M1（高频卡）卡的存储结构

1、卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如图 10- 60所示.

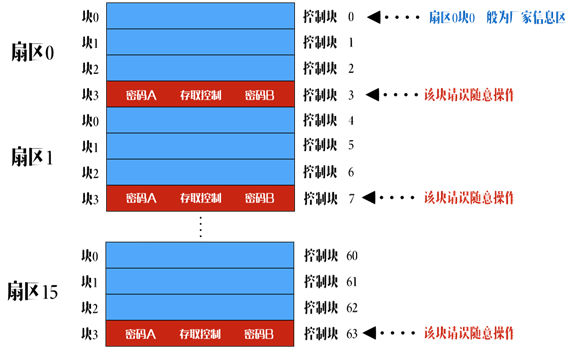

图 10- 60 M1存贮结构

2、第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。

3、每个扇区的块0、块1、块2为数据块，可用于存贮数据。

   数据块可作两种应用：

l 用作一般的数据保存，可以进行读、写操作。

l 用作数据值，可以进行初始化值、加值、减值、读值操作。

4、每个扇区的块3为控制块，包括了密码A、存取控制、密码B。具体结构如下：

图 10- 61结构图

5、图 10- 61每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位，定义如下：



块0：	C10	C20	C30
块1：	C11	C21	C31
块2：	C12	C22	C32
块3：	C13	C23	C33

三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证KEY A，进行加值操作必须验证KEYB，等等）。三个控制位在存取控制字节中的位置，以块0为例：

    对块0的控制：

                bit  7     6      5       4     3       2      1     0



字节6				C20_b				C10_b
字节7				C10				C30_b
字节8				C30				C20
字节9

                ( 注： C10_b表示C10取反 )

      存取控制（4字节，其中字节9为备用字节）结构如下所示：

                 bit  7   6      5       4     3       2      1     0



字节6	C23_b	C22_b	C21_b	C20_b	C13_b	C12_b	C11_b	C10_b
字节7	C13	C12	C11	C10	C33_b	C32_b	C31_b	C30_b
字节8	C33	C32	C31	C30	C23	C22	C21	C20
字节9

           ( 注： _b表示取反 )

    6、数据块（块0、块1、块2）的存取控制如下：



控制位（X=0..2）			访 问 条 件 （对数据块 0、1、2）
C1X	C2X	C3X		Read	Write	Increment	Decrement， transfer，   Restore
0	0	0		KeyA|B	KeyA|B	KeyA|B	KeyA|B
0	1	0		KeyA|B	Never	Never	Never
1	0	0		KeyA|B	KeyB	Never	Never
1	1	0		KeyA|B	KeyB	KeyB	KeyA|B
0	0	1		KeyA|B	Never	Never	KeyA|B
0	1	1		KeyB	KeyB	Never	Never
1	0	1		KeyB	Never	Never	Never
1	1	1		Never	Never	Never	Never

     （KeyA|B 表示密码A或密码B，Never表示任何条件下不能实现）

  例如：当块0的存取控制位C10 C20 C30=1 0 0时，验证密码A或密码B正确后可读；验证密码B正确后可写；不能进行加值、减值操作。

    7、控制块块3的存取控制与数据块（块0、1、2）不同，它的存取控制如下：



			密码A		存取控制		密码B
C13	C23	C33	Read	Write	Read	Write	Read	Write
0	0	0	Never	KeyA|B	KeyA|B	Never	KeyA|B	KeyA|B
0	1	0	Never	Never	KeyA|B	Never	KeyA|B	Never
1	0	0	Never	KeyB	KeyA|B	Never	Never	KeyB
1	1	0	Never	Never	KeyA|B	Never	Never	Never
0	0	1	Never	KeyA|B	KeyA|B	KeyA|B	KeyA|B	KeyA|B
0	1	1	Never	KeyB	KeyA|B	KeyB	Never	KeyB
1	0	1	Never	Never	KeyA|B	KeyB	Never	Never
1	1	1	Never	Never	KeyA|B	Never	Never	Never

   例如：当块3的存取控制位C13 C23 C33=1 0 0时，表示：

           密码A：不可读，验证KEYA或KEYB正确后，可写（更改）。

           存取控制：验证KEYA或KEYB正确后，可读、可写。

           密码B：验证KEYA或KEYB正确后，可读、可写。
