（1）防水耐磨工具包

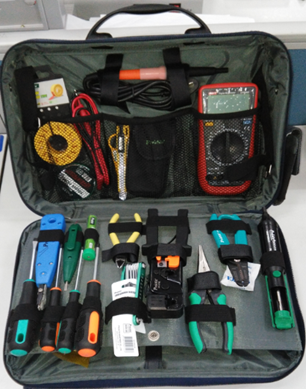

防水耐磨工具包320*200*55MM，用途：收集所有用到的工具，便于携带和收藏。



 工具包

（2）螺丝刀套批

用途：装有6把小螺丝刀，用于较小的一字和十字的螺丝。



      工具包                                      小螺丝刀套件

（3）内六角套批

用途：内六角套批共有8种尺寸的六角螺丝柱，适用于各种我们用到的六角螺丝的松紧。

（4）活动扳手

用途：扳手通常在柄部的一端或两端制有夹柄部施加外力柄部施加外力，就能拧转螺栓或螺母持螺栓或螺母的开口或套孔。使用时沿螺纹旋转方向在柄部施加外力，就能拧转螺栓或螺母。

（5）6mm十字螺丝刀

用途将螺丝刀拥有特化形状的端头对准螺丝的顶部凹坑，固定，然后开始旋转手柄。根据规格标准，顺时针方向旋转为嵌紧；逆时针方向旋转则为松出。

（6）一字螺丝刀

将螺丝刀拥有一字形状的端头对准螺丝的顶部凹坑，固定，然后开始旋转手柄。根据规格标准，顺时针方向旋转为嵌紧；逆时针方向旋转则为松出。一字螺丝批可以应用于十字螺丝，但十字螺丝拥有较强的抗变形能力。



（7）斜口钳

用途：用于切断金属丝，也可让使用者在特定环境下获得舒适的抓握剪切角度。.

注意事项：

1）禁止普通钳子带电作业；

2）剪切紧绷的钢丝货金属，必须做好防护措施，防止被剪断的钢丝弹伤；不能将钳子作为敲击工具使

（8）多用尖嘴钳

钳柄上套有额定电压500V的绝缘套管。是一种常用的钳形工具。

用途：主要用来剪切线径较细的单股与多股线，以及给单股导线接头弯圈、剥塑料绝缘层等，能在较狭小的工作空间操作，不带刃口者只能夹捏工作，带刃口者能翦切细小零件，它是电工（尤其是内线器材等装配及修理工作常用工具常用的工具之一。一般用右手操作，使用时握住尖嘴钳的两个手柄，开始夹持或剪切工作。

（9）电线剥线钳

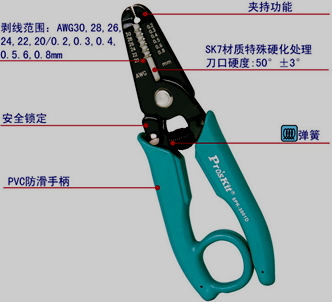

用于剥除直径较小的导线绝缘层。剥线钳的钳口有0.2mm~0.6mm多个刃口，电工使用时，可以根据导线直径的大小选择合适的刃口。剥线钳为内线电工，电动机修理、仪器仪表电工常用的工具之一。专供电工剥除电线头部的表面绝缘层用。

剥线钳使用方法，：

• 根据缆线的粗细型号，选择相应的剥线刀口；

• 将准备好的电缆放在剥线工具的刀刃中间，选择好要剥线的长度；

• 握住剥线工具手柄，将电缆夹住，缓缓用力使电缆外表皮慢慢剥落；

• 松开工具手柄，取出电缆线，这时电缆金属整齐露出外面，其余绝缘塑料完好无损。

使用剥线钳剥线，再使用剥线钳将多余铜线剪掉如图 2- 38所示：



剥线钳剥线和铜线剪掉

2.测电笔的使用

（1）测电笔产品参数

本课程配套工具箱采用的是双色带照明灯数显测电笔。如图 2- 40所示，测电笔的产品参数如下：

• 长度：140mm；

• 检测交直流电压，并以分段方式LCD显示(显示的最大值为参考值)测试范围：直流电压DC12/36/55V，交流电压AC 70~250V；

• 具有检查各种家电电线的通断路、分辨零相线查找断点的功能，方便工程施工进行线路排查，也可以侦测电池的电力状况；

• 具备感应测试功能，能采用非接触的形式测试对象是否通电，可检测汽车高压分头电线；

• 附带LED照明功能，方便在昏暗的环境中查找线路，同时可作为手电应急使用；

• 笔型设计可插夹于口袋，便于携带；

• 适合一般家庭、水电业、家电业、工业检修维修等使用。

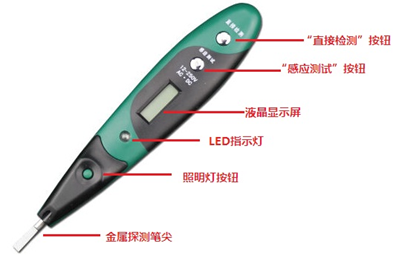

数字测电笔

（2）测电笔的使用规范

1、在使用电笔之前，请先进行测电笔自我检查，检查是否损坏、缺少零部件，还需要在已知的有电线路上对验电笔进行测试，以验证电笔良好。

2、数字测电笔尾端分为直接测试按钮和感应测试按钮。当需要测电笔的金属笔尖直接接触带电体测量时，用拇指轻轻按住“直接测量”按钮；此时可根据液晶屏显示的数值判断是否带电。

3、当需要判断物体内部或带绝缘皮的电线内部是否有电时，就用拇指轻触“感应测试”按钮，此时若测电笔显示闪电符号，就说明物体内部带电；反之，就不带电。

注意事项：

• 测电笔测电过程中，手不要触及电笔的金属笔尖，否则会造成触电！

• 数字测电笔在使用时不要同时把两个按钮都按住，这样测量的结果就不准确，没有参考意义了。

• 本产品不可测380V 电源。

• 不可作为普通螺丝刀使用。

（3）测电笔使用示例

步骤1：通断测试

测电笔可以用于检测电线的通断情况。这里我们可以用一条单根电导线进行验证，将导线的一头连接数字测电笔的金属笔尖，另外一头接触测电笔的“直接检测”按钮，如果导线无断点，则测电笔的LED指示灯将会亮起，同时液晶屏也会发光（但不显示数值），说明电线的导电性能良好。如果导线有断点，或导电性能不好，则测电笔LED不发光或者微弱发光。

图 显示了测试电线通断的情况，图中所使用的电线是万用表配套的红、黑表笔线。

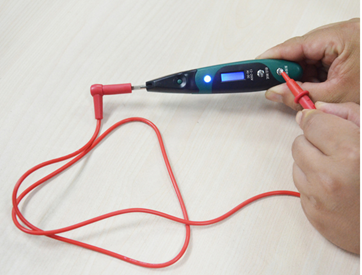

测电笔测试通断

步骤2：零火地线测试

按照国家规范要求：家用的两孔插座接线左零右火或上零下火，家用的三孔插座为左零右火上地。设置“左零右火”的宗旨就是安全用电，安全第一。

出于安全考虑，在进行电工操作特别是带电操作时，往往会先测试一下插座的零火线接法是否正确。

“左零右火”原则

我们拿一个普通的开关排插为对象进行测试:

1） 排插通电后，拇指按住“直接检测”按钮，将测电笔笔尖插入两孔排插的左边孔位，LED灯发光，液晶屏发光但没有数值显示，说明该孔位的零线接线正常。

2） 排插通电后，拇指按住“直接检测”按钮，将测电笔笔尖插入两孔排插的右边孔位，LED灯发光，液晶屏发光并显示“12V 35V 55V 110V 220V”字样，说明该孔位的火线接线正常，电压为220V。



两孔插座——左边为零线          两孔插座——右边为火线

3） 排插通电后，拇指按住“直接检测”按钮，将测电笔笔尖插入三孔排插的左边孔位，LED灯发光，液晶屏发光但没有数值显示，说明该孔位的零线接线正常。



三孔插座左边为零线      三孔插座右边为火线      三孔插座上方为地线

4） 排插通电后，拇指按住“直接检测”按钮，将测电笔笔尖插入三孔排插的右边孔位，LED灯发光，液晶屏发光并显示“12V 35V 55V 110V 220V”字样，说明该孔位的火线接线正常，电压为220V。

5） 排插通电后，拇指按住“直接检测”按钮，将测电笔笔尖插入三孔排插的上方孔位，LED灯发光，液晶屏发光但没有数值显示，说明该孔位的地线接线正常。

6） 排插断电后，拇指按住“直接检测”按钮，将测电笔笔尖插入两孔插座或三孔插座的右边孔位，LED灯和液晶屏均不亮，说明此时火线为断路。



  排插断电，火线线路处于断路状态

步骤3：感应测试

用拇指按住“感应测试”按钮，将测电笔笔尖靠近一条电线的表面，观察液晶屏，如果显示出一个闪电图标，说明这条电线内部有电流通过。

这种方法属于间接测量法，当需要判断电线内部的断点时，可以使用这个方法进行断电检查。

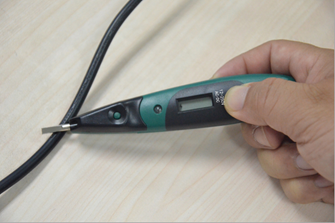

 感应测试

3.万用表的使用

（1）万用表的面板构造

万用电表是最常见的仪表之一。它可以测量交流电压、直流电压、直流电流和电阻等电学量。因此，在电学实验、电工测量、电子测量等方面得到广泛使用。万用电表类型很多，但结构上都由表头、转换开关、测量电路三部分组成。变动转换开关，便可选择不同的测量参数及量程。有的万用电表还可以测量交流电流、音频功率、阻抗、电容、电感、半导体三极管的穿透电流或直流放大倍数。

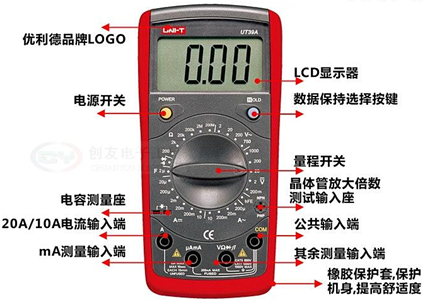

万用表面板构造

数字式万用电表的面板构造大致相同，都有显示窗、量程开关和表笔插孔（型号不同，插孔的作用有可能不同），图 2- 50所示为优利德(UNI-T)数字万用表UT890D的面板构造。

转换开关周围的“Ω”、“V—”、“V~”、“A—”、“A~”符号分别表示电阻档、直流电压档、交流电压档、直流电流档和交流电流档。其周围的数值均为量程。各档测量数据均由显示窗以数字显示出来。

（2）万用表使用规范

测量直流电压（或交流电压）时，先将转换开关旋至“V—”（或“V~”）区域的适当量程。将黑表笔接入公共COM插孔，红表笔连接于“VΩ”插孔，从显示窗直接读数。

测量直流电流（或交流电流）时，若待测值小于“600mA”，则将红表笔接在“mA μA”插孔，黑表笔接入公共COM插孔，拨动量程开关置于相应量程处。若待测值超过“600mA”，则将红表笔改接在“20Amax”插孔，拨动量程开关置于20A—（或20A~）位置；再从显示窗直接读数。

测量电阻时，将黑表笔接入公共COM插孔，红表笔连接于“VΩ”插孔，拨动量程开关置于“Ω”区域的适当量程，然后直接从显示窗中读出电阻值。

值得注意的是在测量时，先要预估一下被测值，不要让它超出测量范围，避免万用表烧坏。特别是测试电流和电压时，如果无法准确预估被测电流电压大小，建议先将开关拨到电流/电压的最大量程进行首次测量，然后再逐步减小量程以提高精度。

若测试时万用表LCD屏幕显示“OL”，则表明测量值超出了测量范围。

提示

测量直流电时，红表笔必须接正极，而测量交流电和电阻时可不分正负极；测量电压时，万用表应和电路并联；测量电流时，万用表要与电路串联。

（3）使用万用表测试电压

步骤1：测试交流电压

可以使用万用表测量电源插座借口是否有正常220V市电输出，从而判断该电路的导通。使用万用表检测交流电压时，将量程调整为交流电压600V，红表笔和黑表笔分别接入电源插座的火线和零线插孔。如图 2- 51所示。



 万用表测量市电交流电压

步骤2：测试直流电压

移动版和立式版的智能家居实训工位上均有提供5V、12V、24V三种直流供电接口，这里我们也可以使用万用表对工位上的三种直流电接口进行测试。

如图所示，将量程调整为直流电压60V，红表笔和黑表笔分别接入电源接口的正极和负极插孔，可以分别测试5V、12V、24V三种接口的实际供电电压。

从检测结果看，一般测量结果和标称值的误差在-10%~+10%之间都属于正常。

万用表测量直流5V电压

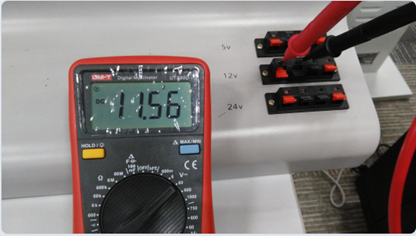

万用表测量直流12V电压

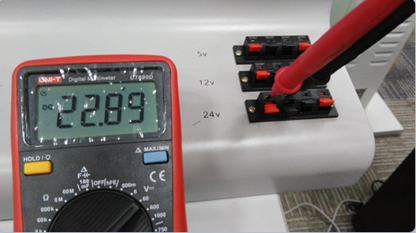

万用表测量直流24V电压

步骤3：通断测试、零火地线测试、感应测试、测试交流电压、测试直流电压、测试设备内部电池的直流电压

许多自带电池的设备在长时间使用后会出现工作不稳定的情况，这时候可以考虑是否因为电池电量不足。我们可以取出设备的电池，用万用表的直流电压档进行测试。

以探测器为例，打开底部的电池盖，取出5V电池，选择万用表的直流电压60V或6V量程，即可进行测量。



 测试电池的直流电压

严格来讲，通过万用表测量电池的直流电压并不是百分百精确的检测办法，还需要对电池内阻进行进一步测量；但测电压的方法在一般场合足以说明问题。

从使用经验来看，通常干电池新的电压在1.5~1.6V之间，旧电池当电压低于1.2V之后基本可以认为没电了，1.4V左右的电池仍可以在遥控器、小计算器等低功耗的设备中继续使用一段时间。当电池电压低于1V之后说明电池已经枯竭，这时电池很容易漏液，应及时从电器中取出。
