4.4 无抗震设防要求时框架结构构件设计
4.4.1框架的一般构造要求
1. 钢筋混凝土框架的混凝土强度等级不低于C20；纵向钢筋可采用HRB400级、HRB500级钢筋混凝土；箍筋一般采用HRB400级或HRB335级钢筋。
2. 混凝土保护层：应根据框架所处的环境类别确定。例如，环境类别为一类时，框架梁和框架柱的纵向受力钢筋的混凝土保护层厚度不小于20mm，如果混凝土强度等级不大于C25时，保护层厚度应不小于25mm。
3. 框架梁柱应分别满足受弯构件和受压构件的构造要求；地震区的框架还应满足抗震设计要求。
4. 配筋形式：框架柱一般采用对称配筋，柱中全部纵向钢筋配筋率不宜大于5%，最小配筋率为0.6%，框架梁一般不采用弯起钢筋抗剪。
4.4.2梁、柱节点构造要求
1. 框架梁
（1）梁纵向钢筋的构造要求
梁纵向受拉钢筋的数量除按计算确定外，还必须考虑温度、收缩应力所需要的钢筋数量，以防止梁发生脆性破坏和控制裂缝宽度。纵向受拉钢筋的最小配筋率不应小于0.2和0.45ft/fy二者较大值。同时为防止超筋梁，不当考虑受压钢筋时，纵向受拉钢筋的最大配筋率不应超过上限值。
沿梁全长顶面和底面应至少各配置两根纵向钢筋，钢筋的直径不应小于12mm。框架梁的纵向钢筋不应与箍筋、拉筋及预埋件等焊接。
（2）梁箍筋的构造要求
沿框架梁全长应设置箍筋。非抗震设防中，箍筋的直径、间距及配筋率等要求与一般梁相同。
2. 框架柱
（1）柱纵向钢筋的构造要求
框架柱一般为小偏受压构件，通常采用对称配筋。非抗震设防中，柱的全部纵向钢筋配筋率应符合下列规定。中柱、边柱和角柱纵向钢筋最小配筋率不应小于0.5%。框支柱纵向钢筋最小配筋率不应小于0.7%。同时柱截面每一侧配筋率不小于0.2%，柱中全部钢筋配筋率不宜大于5%。
（2）柱箍筋的构造要求
非抗震设防时，框架柱截面周边箍筋应为封闭箍筋，箍筋间距不应大于400mm，且不应大于构件截面短边尺寸和最小纵筋直径的15倍；箍筋直径不应小于最大纵筋直径的1/4，且不应小于6mm；当柱中全部纵筋钢筋配筋率超过3%时，箍筋直径不应小于8mm，箍筋间距不应大于最小纵筋直径的10倍，且不应大于200mm箍筋末端应做成135°弯钩且弯钩末端平直段长度不应小于10倍纵筋直径。当柱每边纵筋多于3根时，应设置复合箍筋。

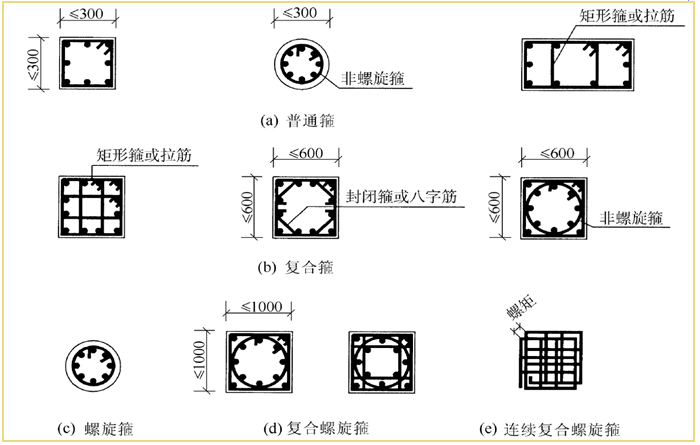

常见的柱配筋形式如图4-22。
3. 框架节点的构造要求
构件连接节点是框架设计的一个重要组成部分。只有通过构件之间的相互连接，结构才能成为一个整体。现浇框架的梁柱连接节点都做成刚性节点。梁柱节点处于剪压复合受力状态，为了保证节点具有足够的受剪承载力，防止节点产生剪切脆性破坏，必须在节点内配置足够数量的水平箍筋。节点内的箍筋除应符合上述框架柱箍筋的构造要求外，其箍筋间距不宜大于250mm；对四边有梁与之相连的节点，可仅沿节点周边设置矩形箍筋。
在节点处，柱的纵向钢筋应连续穿过中间层节点，梁的纵向钢筋的搭接和锚固长度应符合下列要求。
顶层中节点柱纵向钢筋和边节点柱内侧纵向钢筋应伸至柱顶；当从梁底边计算的直线锚固长度不小于
时，可不比水平弯折，否则应向柱内或梁、板内水平弯折，当充分利用纵向钢筋的抗拉强度时，其锚固段弯折前的竖向投影长度不应小于0.5，弯折后的水平投影长度不小于12倍的柱纵向钢筋直径。此处，为受拉钢筋基本锚固长度。
顶层端节点处，在梁宽范围以内的柱外侧纵向钢筋可与梁上部纵向钢筋搭接，搭接长度不应小于1.5；在梁宽范围以外的柱纵向钢筋可伸入现浇板内，其伸入长度与伸入梁内的相同。当柱外侧纵向钢筋的配筋率大于1.2%时，伸入梁内的柱纵向钢筋宜分批截断，其截断点之间的距离不宜小于20倍的柱纵向钢筋直径。
梁上部纵向钢筋伸入端节点的锚固长度，直线锚固时不应小于，且伸过柱中心线的长度不宜小于5倍的纵向钢筋直径；当柱截面尺寸不足时，梁上部纵向钢筋应伸至节点对边并向下弯折，锚固段弯折前的水平投影长度不应小于0.4，弯折后竖直投影长度应取15倍的梁纵向钢筋直径。
当计算中不利用梁下部纵向钢筋的强度时，其伸入节点内的锚固长度应取不小于12倍的梁纵向钢筋直径。当计算中充分利用梁下部钢筋的抗拉强度时，梁下部纵向钢筋可采用直线方式或向上90°弯折方式锚固与节点内，直线锚固时的锚固长度不应小于；弯折锚固时，锚固段的水平投影长度不应小于0.4，竖直投影长度应取15倍的梁纵向钢筋直径。

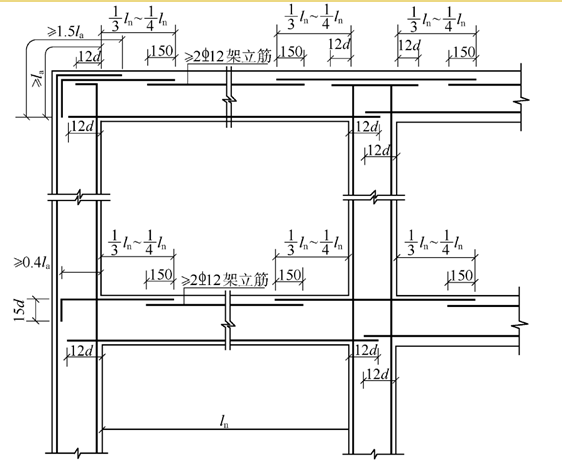

另外，梁支座截面上部纵向受拉钢筋应向跨中延伸至（1/4~1/3）（为梁的净跨）处，并与跨中的架立筋（不少于2φ12）搭接，搭接长度可取150mm，如图所示4-23。
图4-23框架梁、柱纵向钢筋在节点区的锚固要求
