4.1多层框架结构的组成和布置

4.1.1多层框架结构的组成

框架结构由横梁和立柱通过节点连接构成的结构，如图4-1所示。梁柱交接处的框架节点应为刚性连接，构成双向梁柱承重结构，将荷载传至基础。主体结构除个别部位外，不应采用铰接。柱底应为固定支座，框架梁宜水平拉通、对直，框架柱上下对中，梁、柱轴线宜在同一竖向平面内，框架梁、柱宜纵横对齐。

框架结构中非承重隔墙与框架柱两种连接方式：

★柔性连接，柱与墙之间留缝并用钢筋，计算时不考虑填充墙对框架抗侧刚度的影响；

★刚性连接，在多遇水平地震作用下，应考虑填充墙作用。

框架结构分类：现浇式、装配式和装配整体式三种。

故本章主要讨论现浇混凝土框架结构。

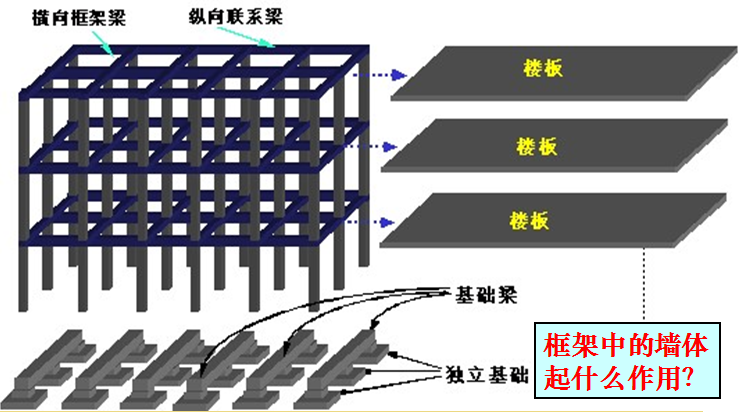

                   图4-1 多层多跨框架的组成

4.1.2多层框架结构的布置

1. 柱网和层高

布置原则：既要满足生产工艺、建筑功能和建筑平面布置的要求，又要受力合理，施工方便。

常用的柱网有内廊式和等跨式两种。内廊式（图4-2a）的边跨跨度一般为6~8m，中间跨度为2~4m。等跨式的跨度一般为6~12m。柱距通常为6m，层高为3.6~5.4m。

民用建筑柱网和层高根据建筑使用功能确定。目前，住宅、宾馆和办公楼柱网可划分为小柱网和大柱网两类。小柱网指一个开间为一个柱距（图4-2b），柱距一般为3.3m、3.6m、4.0m等；大柱网指两个开间为一个柱距（图4-2c），柱距通常为6.0m、6.6m、7.2m、7.5等。常用的跨度（房屋进深）为4.8m、5.4m、6.0m、6.6m、7.2m、7.5m等。

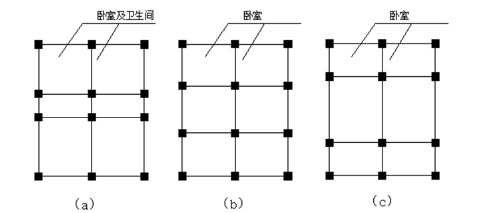

                                   图4-2 民用建筑柱网布置

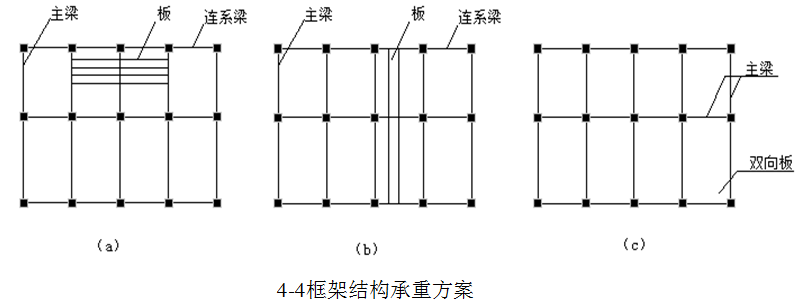

2. 承重框架的布置

（1）横向框架承重。实际结构中应用较多。

（2）纵向承重框架。实际应用较少。

（3）纵横向框架承重。当柱网平面为正方形或接近正方形、或当楼盖上有较大活荷载时，多采用这种承重方案。

3. 变形缝的设置

变形缝是伸缩缝、沉降缝、防震缝的统称。

在多层及高层建筑结构中，应尽量少设缝或不设缝，这可简化构造、方便施工、降低造价、增强结构整体性和空间刚度。

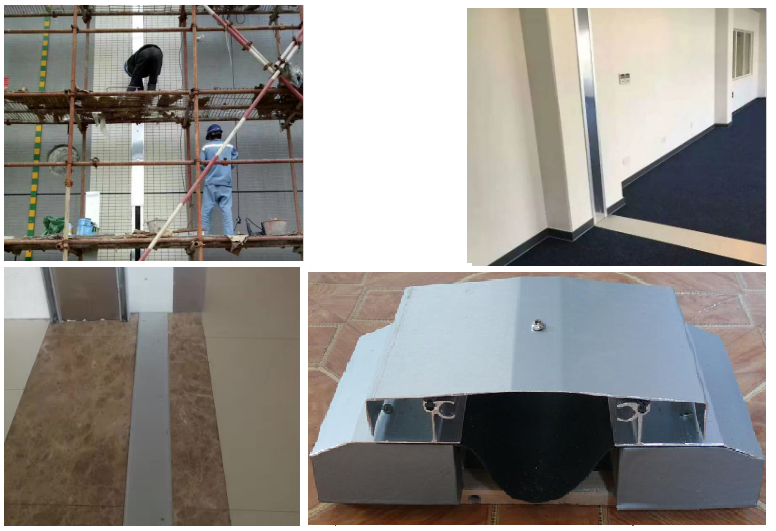

                                       4-5 伸缩缝设置与盖板
