肥皂盒盖多件模设计学习任务

本项目接收的任务为肥皂盒盖注塑模具设计，在接受设计任务时，客户提供的是肥皂盒盖产品的3D模型，如图1所示，并提出一些设计要求。

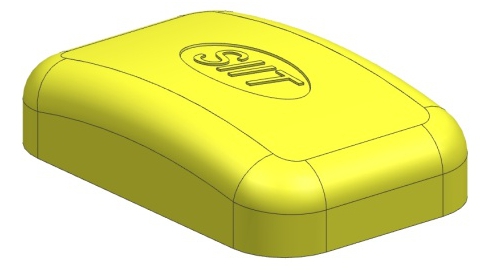

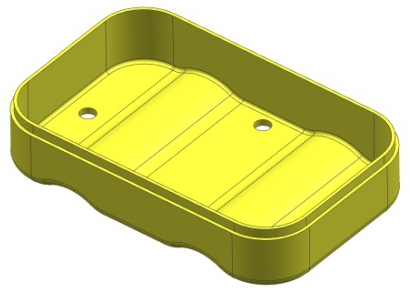

图1 肥皂盒

1、产品材料：ABS

2、用途：肥皂盒

3、产品外观要求：塑件表面光洁，没有流纹、飞边等

4、材料收缩率：0.5%

5、产量：10万件

请大家带着以下任务来学习：

任务一 模具设计准备

任务描述

1.对饭盒塑料件进行初始化设置；

2.设置模具坐标系；

3.设置工件为矩形，设置工件高度。

任务二 零件分模设计

任务描述

1.应用【多腔模设计】和【分型】工具对肥皂盒上、下盖进行分模设计；

2.采用塑模部件验证进行型芯、型腔区域的设置,借助区域颜色对未定义的区域进行指派区域；

3.采用自动搜索创建塑料件的分型线及分型面,并创建型芯和型腔。

任务三 模架设计

任务描述

1.加载合适尺寸的龙记大水口模架，A板、B板与工件采用内六角螺钉紧固。

2.创建腔体。

3.创建虎口。

任务四 顶出系统设计

任务描述

1.加载合适尺寸的顶针和勾料针。

2.进行顶杆后处理。

3.完成顶针和勾料针所在处的开腔。

任务五 成型零件处理

任务描述

1.合并型腔与型芯。

2.创建虎口。

任务六 浇注系统设计

任务描述

1.加载合适尺寸的定位圈。

2.加载合适尺寸的浇口套，根据实际情况确定浇口套程度。

3.完成定位圈和浇口套所在处的开腔。

任务七 冷却系统设计

任务描述

1.绘制冷却水路草图。

2.生成水路实体。

3.完成水路所在处的开腔。

任务八 其他标准件设计

任务描述

1.加载合适尺寸的弹簧。

2.加载合适尺寸的垃圾钉。

3.加载合适尺寸的吊环。
