知识与技能目标

1．能正确找出驱动系统各部件位置及相关高压线束。

2．能正确对驱动电机、电机控制器进行维护。

3．能正确对减速驱动桥进行换油作业。

4．能正确检查驱动电机紧固螺栓

过程与方法目标

1. 能通过自主阅读学习资料，独立思考和完成测试等方法，减速器维护及检修的工作内容、工作过程和工作标准。

2.通过教师指导训练操作，能熟练地掌握传动系统维护，提升技能。

3. 能够通过小组协作完成减速器总成维护及检修训练。

情感态度与价值观目标

1. 学会自我管理、观察分析、沟通与表达，形成自主学习、团队合作的良好学习习惯和集体主义意识，增强逻辑思维能力。

2. 具有高压安全防护意识、质量意识，形成遵守标准和规则、工作负责的良好职业道德。养成良好的职业素养和5S工作习惯。

3. 具有实事求是、诚信服务的科学精神。

4. 具有AI素养——共享精神和“利他就是利己”的奉献精神。

①中间轴输入齿轮

②输入轴齿轮

③驻车棘爪

④中间轴输出齿轮

⑤输出轴齿轮

⑥差速器

⑦驻车电机

减速器油牌号

Dexron Ⅳ

减速器油量（L）

1.7±0.1

润滑方式

飞溅润滑

性能参数

效率

>95%

扭矩容量（N·m）

300

转速范围（r/min）

≤14000

减速器速比

8.28：1

场地准备

1. 高压维护维修工位准备

①设置安全隔离警戒线、放置安全警示牌，警示相关人员，避免发生安全事故

② 地面铺设绝缘垫

③ 配备消防及高压防护应急设备，如灭火器等。

● 维修工位干净整洁、通风良好、保持干燥、光线充足

●   场地无易燃品和无关的金属物品

● 工位旁无其他无关人员

2. 车辆保护

① 铺设散热器格栅罩、翼子板保护罩（外三件套）

② 铺设座椅护面、地板垫、转向盘罩、档位杆罩等（内四件套）

③ 安装前后车轮的车轮挡块

防护准备

1. 检查并穿戴个人安全防护用具 —— 绝缘鞋

① 鞋面无划痕、磨损、裂纹

② 绝缘鞋弯曲时鞋底无断裂

③ 鞋面干燥

● 绝缘鞋应放在干燥、通风处，不能随意乱放。

● 避免接触高温、尖锐物品和酸碱油类物质。

2. 检查并穿戴个人安全防护用具 —— 绝缘服

① 绝缘服内外无划痕、破损、裂纹

● 绝缘服不宜接触明火、以及有锐角的坚硬物体。

● 穿戴绝缘服时注意安全，不可硬拉硬扯，避免衣服损坏。

● 如发现衣服被划、破损，必须立即停止作业，更换绝缘服。

● 使用后检查绝缘服有无破损，如有要及时做报废标注，以免后续使用出现安全隐患；如无破损，使用湿巾或75%消毒湿巾或柔软湿毛巾轻轻擦拭衣服表面，除去污渍、保证清洁，严禁水洗机洗。

● 绝缘服应储存在通风、透气、干燥、清洁的库房内，挂在衣架上或摊开放置，尽量减少折叠，延长使用寿命。

3. 检查并穿戴个人安全防护用具 —— 绝缘帽

① 无裂缝、损伤，无明显变

② 下颚带完好牢固

● 佩戴时必须按照头围的大小调整并系好下颚带。

4. 检查并穿戴个人安全防护用具 —— 护目镜

① 无裂痕、损坏、老化

② 护目镜螺钉紧固

5. 检查并穿戴个人安全防护用具 —— 绝缘手套

① 检查绝缘手套的电压值，要能满足测量实物的电压值

② 无磨损裂纹；充气检验气密性，无漏气

● 当佩戴绝缘手套作业时，应将衣袖口放进手套筒内，以防发生意外。

● 使用完后，应将内外擦洗干净，待干燥后，撒上石灰粉放置平整，以防受压受损，且不能放置于地上。

●  如果一副绝缘手套中的一只手套破损，那么这副手套不能继续使用。

6. 检查绝缘垫绝缘性

① 检测绝缘垫对地绝缘性能

●  前后左右测量四个点，测量值均为无穷大。

工具准备

1. 绝缘电阻表

① 短路测试、开路测试正常

●  必须在断电情况下进行绝缘电阻的测量。

2. 绝缘工具

① 绝缘工具无破损

3. 万用表

① 表笔和线无破损、裂痕

② 检查万用表通断

●  表笔不能接触到任何的金属物品，以免产生短路。

●  使用时必须水平放置，以免造成误差。

4. 钳形电流表

① 钳口无污物

② 检查额定电压，不能测量超过额定电压的高压电路电流，易造成事故或触电

●  测量时应佩戴绝缘手套，穿绝缘鞋，双手不得触碰其他设备，防止短路和搭铁。

5. 放电工装

●  由于新能源汽车动力蓄电池以及一些高压部件带有电容，即使断开电源，电容还是会存储部分电量，因此需要放电工装对高压端口进行放电，避免产生触电危险。

▲ 进行新能源汽车高压系统维护作业，必须由两人以上进行协同操作，其中一人操作，一人监护，应遵守安全操作规范，禁止其他无关工作人员触摸车辆。

▲ 进行新能源汽车高压系统维护作业前，必须穿戴高压防护用具如绝缘手套、绝缘鞋、绝缘服、护目镜等。不得佩戴金属饰品（如手表、戒指等），工作服内不得有金属物件（如金属钥匙等）。

▲ 新能源汽车维护作业，应严格遵循先低压后高压，先常规后高压的顺序进行。

 高压电线束和插头的颜色都是“橙色”。车辆维修工作时，不能随意触碰这些橙色部件。

▲   在维修高压部件时，禁止带电作业。确保车辆充电接口已和外部高压电源连接断开。

▲ 在维修高压部件时，先将车钥匙置于OFF挡，并断开蓄电池负极电缆及高压检修开关。

▲ 断开高压部件后，立即用绝缘胶带或堵盖封堵线束连接器端口和高压部件端口。

操作员

1. 按照工作过程完成纯电动汽车传动系统检查保养实操、填写工作表。

2. 实操结束后，填写《纯电动汽车传动系统检查实训报告》中的“实训总结”。

安全员

认真地观察操作员的操作，将操作安全监督情况记录并反馈在《实训安全监督表》中。

观察员

观察并记录操作员的操作步骤、内容和注意事项等。

其余2名学员

完成《纯电动汽车传动系统检查实训报告》中的“知识储备”，做好操作准备。

1.检查减速器是否漏油

① 检查减速器是否漏油。

对于非换油作业而举升车辆时，也应检查减速器是否漏油。

2.检查减速器油位

① 举升车辆。

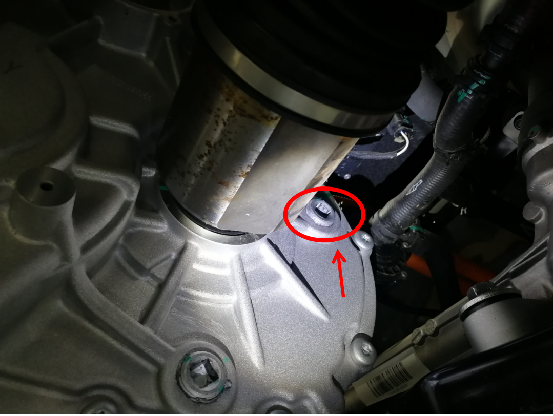

② 确保车辆水平举升，并让减速器内部的油冷却，拆卸加注孔塞并检查油位。

减速器油面应该与加注孔下缘齐平。

⚠注意：如果液面过低，通过加注孔塞添加专用的减速器油，直到油液开始流出。

③ 重新安装并紧固加注孔螺塞。力矩：19-30Nm。

3.加注和更换减速器油。

① 举升车辆。

⚠注意：加注减速器润滑油时，车辆应举升平稳或停放停放在水平路面上。

② 拆卸机舱底部护板总成。

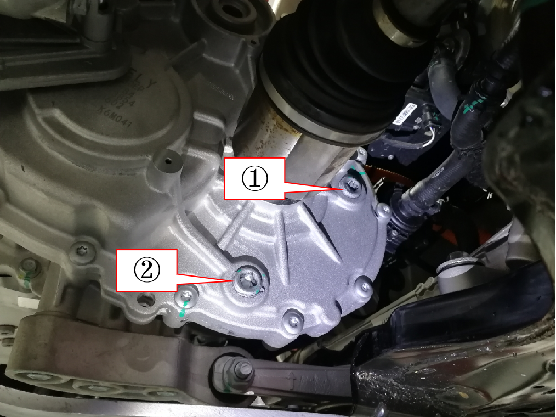

③ 拆卸减速器加油螺塞。

④ 拆卸减速器放油螺塞，用回收容器接收放出的减速器油。

⑤ 安装减速器放油螺塞，力矩：19-30N·M。

⑥ 加注孔塞添加专用的减速器油，直到油液开始流出，参考用量：1.7±0.1L。

⑦ 重新安装并紧固加注孔螺塞，如图2中①所示，力矩：19-30N·M。

4.安装机舱底部护板总成。

安装机舱底部护板总成。

5.放下车辆。

放下车辆。

1. 外观复检

检查减速器总成的外观清洁干燥状况，线束连接、安装牢固等情况。

2. 故障代码复检

连接故障诊断仪，查看是否还有故障代码。

3. 故障排除检验

连接外放电枪，测试车辆外放电功能是否恢复正常。

车辆内部清洁、整理

1. 清洁灯光开关、雨刮器开关、空调开关等。

2. 将所有车门玻璃提升到位，拆下车内防护四件套（座椅护面、地板垫、转向盘罩、档位杆罩），并放入废料箱中。

车辆外部清洁整理

1. 取下车外三件套（散热器格栅罩、翼子板保护罩），放下前机舱盖，确保关闭到位。

2. 清理汽车外部卫生（清楚作业时留在车身的手印等）。

场地清理及工具归位

1. 将工具清洁后，按顺序摆放于工具车中，并将工具车放置规定位置。

2. 关闭举升机电源，清理举升机操作台。

3. 清理、清洁场地卫生。
