知识与技能目标

Knowledge and skill goals

1.知道转向器检查的方法、步骤和工作标准。

2.会使用维修和用户保养手册查询标准参数，并正确判断故障状态。

3.能够严格按照转向系统维护及检修的正规程序和工作标准，认真负责地完成转向系统维护及检修工作，并能清晰准确地标记相关信息。

过程与方法目标

1.能通过自主阅读学习资料，独立思考和完成测试等方法，学会转向系统维护及检修的工作内容、工作过程和工作标准。

2.通过运用信息化软件克服转向器检查学习过程中遇到的问题。

3.能够通过小组合作完成转向系统维护及检修的训练。

情感态度与价值观目标

1.学会自我管理、观察分析、沟通与表达，养成自主学习、团队合作的良好学习习惯和集体主义意识，增强逻辑思维能力。

2.具有高压安全防护意识、质量意识，形成遵守标准和规则、工作负责的良好职业道德。

3.具有实事求是、诚信服务的科学精神，增强民族自信和自豪感。

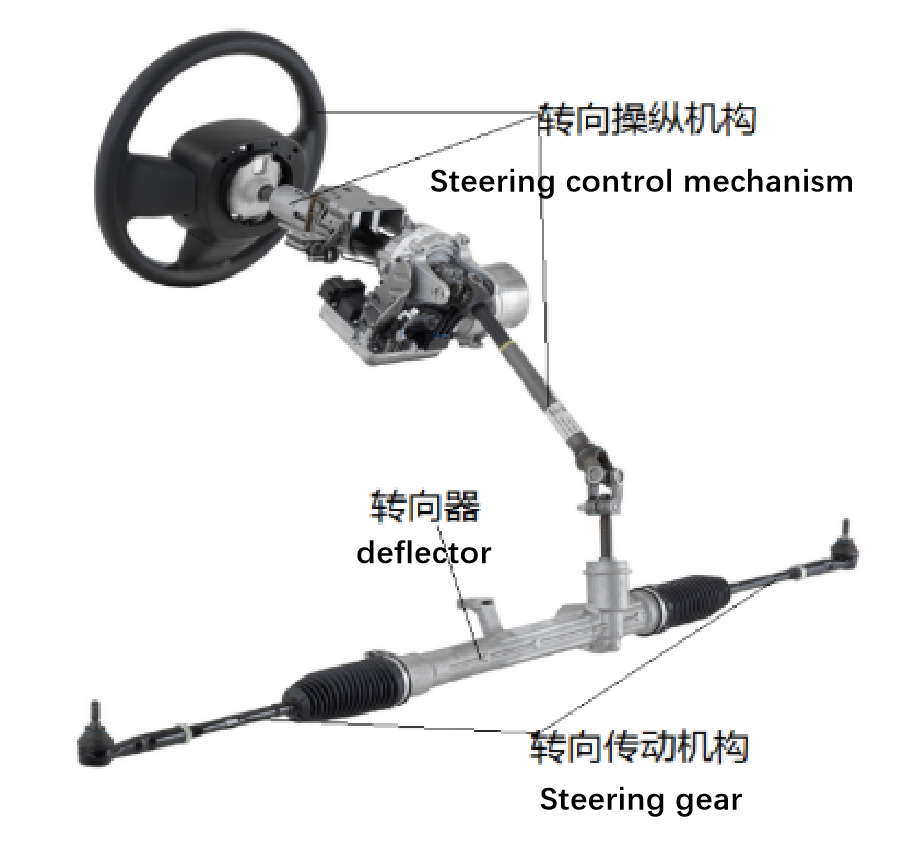

转向操纵机构

转向操纵机构是驾驶员用来操纵汽车转向系统的工作机构，由转向盘、转向轴和转向柱等组成。

转向器是将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动。同时对系统输入的操纵力进行放大。转向器一般固定在汽车车架或车身上，转向操纵力通过转向器后一般还会改变传动力方向。

转向传动机构是将转向器输出的力和运动传给转向车轮，并使转向桥的左右侧车轮按一定的转角关系偏转。

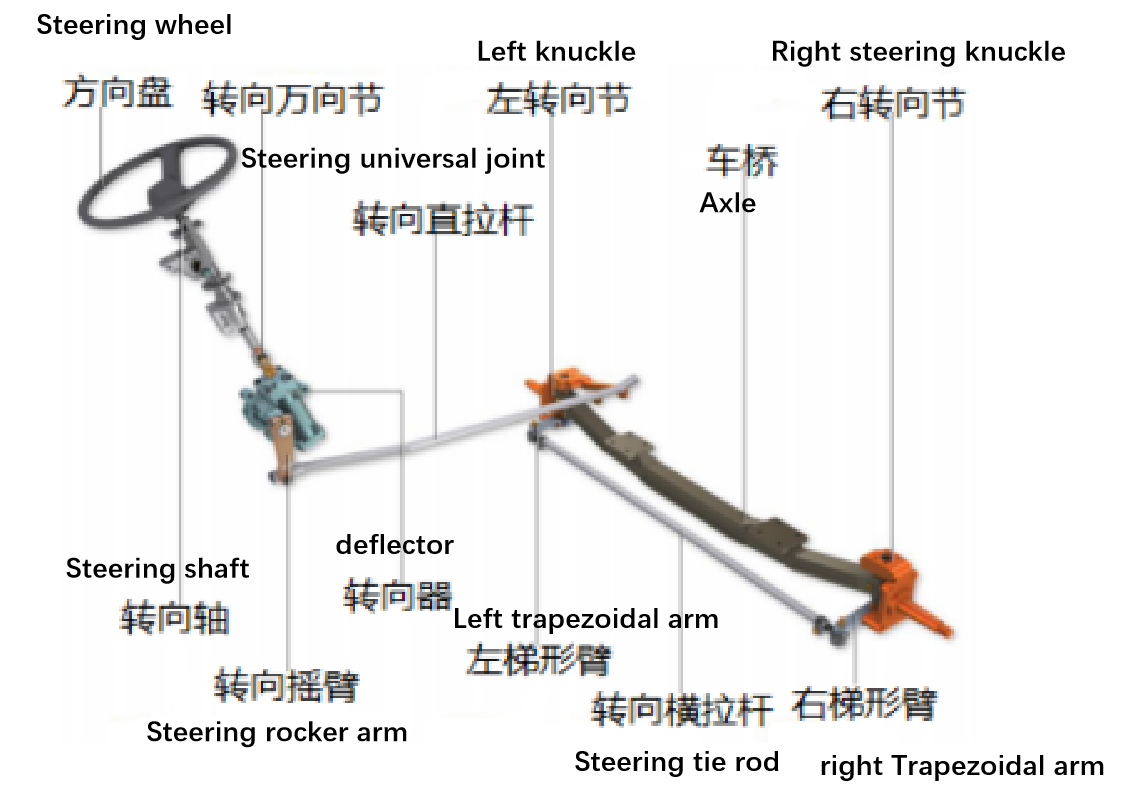

机械转向系统

它是以驾驶员体力作为转向能源，其中所有传动件都是机械的。

机械转向器系统也是由转向操纵机构、转向器和转向传动系统三个主要部分组成。

转向时，驾驶员对转向盘施加一个转向力矩。该力矩通过转向轴传递给转向器，再经转向横拉杆和左转向节上的转向臂使左轮偏转，最后通过横拉杆带动右轮偏转。

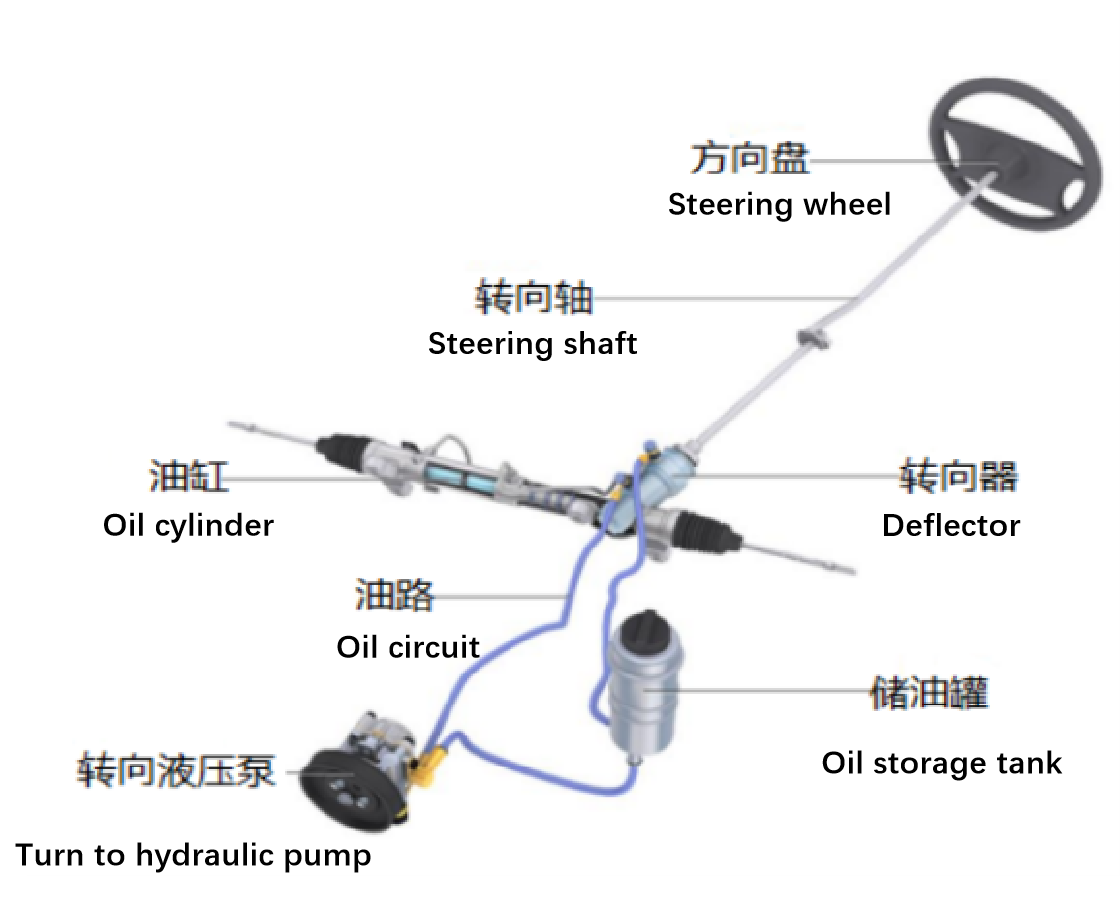

动力转向系统

动力转向系统是在机械式转向系统的基础上增加一套助力装置。

它是兼用驾驶员的体力和发动机动力为转向动力的转向系统，它是在机械转向系统的基础上加设一套转向动力装置而形成的。

动力转向系统按照传递能量的介质不同，可以分为液压式和气压式两种。液压式动力转向系统在各类汽车上应用广泛。由转向盘、转向柱、动力转向器、转向油泵、流量控制阀、安全阀、储油罐及油管等组成。

1. 当驾驶员向左转动方向盘时，转向摇臂带动转向直拉杆前移。直拉杆的拉力作用于转向节臂，并以此传到梯形臂和转向横拉杆，使之右移；

2. 同时，转向直拉杆带动转向控制阀中的滑阀，使转向动力缸的右腔连通页面压力为零的转向油罐；

3. 油泵的高压油进入转向动力缸的左腔，转向动力缸的活塞向上受到向右的液压作用力，经推杆施加在横拉杆上，使之右移。

场地准备

1. 高压维护维修工位准备

①设置安全隔离警戒线、放置安全警示牌，警示相关人员，避免发生安全事故

② 地面铺设绝缘垫

③ 配备消防及高压防护应急设备，如灭火器等。

● 维修工位干净整洁、通风良好、保持干燥、光线充足

●   场地无易燃品和无关的金属物品

● 工位旁无其他无关人员

2. 车辆保护

① 铺设散热器格栅罩、翼子板保护罩（外三件套）

② 铺设座椅护面、地板垫、转向盘罩、档位杆罩等（内四件套）

③ 安装前后车轮的车轮挡块

防护准备

1. 检查并穿戴个人安全防护用具 —— 绝缘鞋

① 鞋面无划痕、磨损、裂纹

② 绝缘鞋弯曲时鞋底无断裂

③ 鞋面干燥

● 绝缘鞋应放在干燥、通风处，不能随意乱放。

● 避免接触高温、尖锐物品和酸碱油类物质。

2. 检查并穿戴个人安全防护用具 —— 绝缘服

① 绝缘服内外无划痕、破损、裂纹

● 绝缘服不宜接触明火、以及有锐角的坚硬物体。

● 穿戴绝缘服时注意安全，不可硬拉硬扯，避免衣服损坏。

● 如发现衣服被划、破损，必须立即停止作业，更换绝缘服。

● 使用后检查绝缘服有无破损，如有要及时做报废标注，以免后续使用出现安全隐患；如无破损，使用湿巾或75%消毒湿巾或柔软湿毛巾轻轻擦拭衣服表面，除去污渍、保证清洁，严禁水洗机洗。

● 绝缘服应储存在通风、透气、干燥、清洁的库房内，挂在衣架上或摊开放置，尽量减少折叠，延长使用寿命。

3. 检查并穿戴个人安全防护用具 —— 绝缘帽

① 无裂缝、损伤，无明显变

② 下颚带完好牢固

● 佩戴时必须按照头围的大小调整并系好下颚带。

4. 检查并穿戴个人安全防护用具 —— 护目镜

① 无裂痕、损坏、老化

② 护目镜螺钉紧固

5. 检查并穿戴个人安全防护用具 —— 绝缘手套

① 检查绝缘手套的电压值，要能满足测量实物的电压值

② 无磨损裂纹；充气检验气密性，无漏气

● 当佩戴绝缘手套作业时，应将衣袖口放进手套筒内，以防发生意外。

● 使用完后，应将内外擦洗干净，待干燥后，撒上石灰粉放置平整，以防受压受损，且不能放置于地上。

●  如果一副绝缘手套中的一只手套破损，那么这副手套不能继续使用。

6. 检查绝缘垫绝缘性

① 检测绝缘垫对地绝缘性能

●  前后左右测量四个点，测量值均为无穷大。

工具准备

1. 绝缘电阻表

① 短路测试、开路测试正常

●  必须在断电情况下进行绝缘电阻的测量。

2. 绝缘工具

① 绝缘工具无破损

3. 万用表

① 表笔和线无破损、裂痕

② 检查万用表通断

●  表笔不能接触到任何的金属物品，以免产生短路。

●  使用时必须水平放置，以免造成误差。

4. 钳形电流表

① 钳口无污物

② 检查额定电压，不能测量超过额定电压的高压电路电流，易造成事故或触电

●  测量时应佩戴绝缘手套，穿绝缘鞋，双手不得触碰其他设备，防止短路和搭铁。

5. 放电工装

●  由于新能源汽车动力蓄电池以及一些高压部件带有电容，即使断开电源，电容还是会存储部分电量，因此需要放电工装对高压端口进行放电，避免产生触电危险。

▲ 进行新能源汽车高压系统维护作业，必须由两人以上进行协同操作，其中一人操作，一人监护，应遵守安全操作规范，禁止其他无关工作人员触摸车辆。

▲ 进行新能源汽车高压系统维护作业前，必须穿戴高压防护用具如绝缘手套、绝缘鞋、绝缘服、护目镜等。不得佩戴金属饰品（如手表、戒指等），工作服内不得有金属物件（如金属钥匙等）。

▲ 新能源汽车维护作业，应严格遵循先低压后高压，先常规后高压的顺序进行。

 高压电线束和插头的颜色都是“橙色”。车辆维修工作时，不能随意触碰这些橙色部件。

▲   在维修高压部件时，禁止带电作业。确保车辆充电接口已和外部高压电源连接断开。

▲ 在维修高压部件时，先将车钥匙置于OFF挡，并断开蓄电池负极电缆及高压检修开关。

▲ 断开高压部件后，立即用绝缘胶带或堵盖封堵线束连接器端口和高压部件端口。

1. 外观检查

（1）检查转向系统维护及检修外表面无积尘/渗漏/磕碰/损坏/裂纹，保持干燥。

（2）检查连接线束、管路无破损/老化，接线柱无氧化/腐蚀，线束与接线柱连接牢靠、无松脱。

（3）转向系统各部件总成安装固定牢靠、无松动。

2. 转向操纵机构的检修

（1）用百分表检测转向柱的直线度误差不大于0.01mm，否则应予以校正。

（2）检查接触环、弹簧、转向柱驱动销、橡胶衬套、塑料衬套及所有密封套橡胶支承环等，若老化、破裂、磨损严重等，一律换用新件。

3.转向器检查

（1）用检视法检查转向器外壳应无裂纹及磨损，齿条密封罩及防尘套有无老化。

（2）转动主动齿轮与齿条应运动灵活，无卡滞现象，若无法修复，必须更换转向器总成。

（3）补偿机构弹簧失效，一律换用新件、自锁螺栓，螺母一经拆卸，必须换用新件。

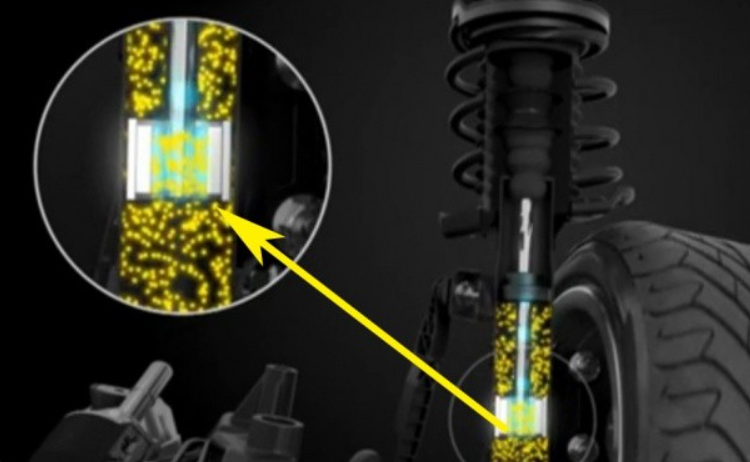

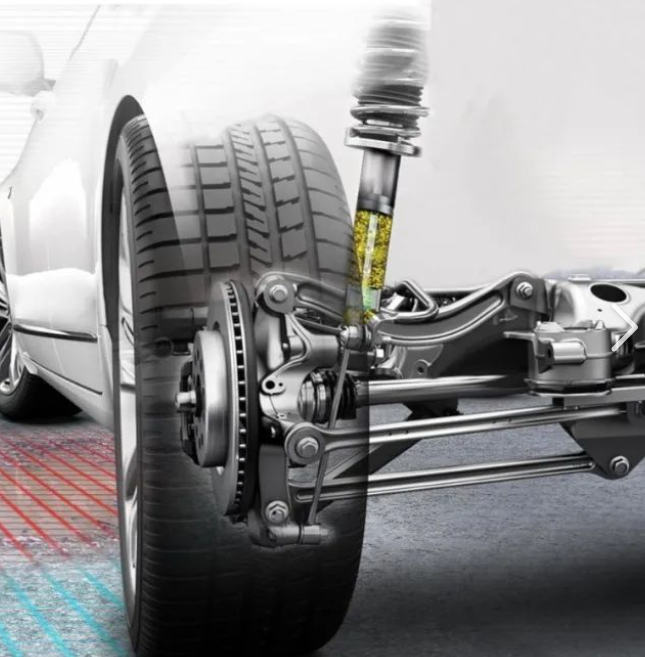

4.转向减振器检查

（1）用检视法检查转向减振器应无漏油现象。

（2）对其性能检查时，应符合技术标准，否则换用新减振器总成。

（3）检查减振器两端衬套老化、破裂、损伤，应及时换用新件。

5.齿轮齿条间隙检查与调整

（1）检查齿轮齿条间隙，是否符合技术标准，不符合技术标准应给予调整。

（2）调整齿轮齿条间隙，将车轮着地并置于直线行驶位置，松开锁紧螺母，向里拧动调整螺钉，直至螺钉与垫圈挡块接触为止，转向盘应处于间隙啮合状态，转动灵活。

操作员

1. 按照工作过程完成转向系统维护及检修操作、并记录检修信息。

2. 实操结束后，完成《转向系统维护及检修实训报告》中的“实训总结”。

安全员

认真地观察操作员的操作，通过“智慧评价系统”，将操作安全监督情况记录并反馈在《实训安全监督表》中。

观察员

观察并记录操作员的操作步骤、内容和注意事项等。

其余学员

完成《转向系统维护及检修实训报告》中的“知识储备”，做好操作准备。

1. 外观复检

检查转向系统部件总成的外观清洁干燥状况，线束连接、安装牢固等情况。

2. 故障代码复检

连接故障诊断仪，查看是否有故障代码。

车辆内部清洁、整理

1. 清洁灯光开关、雨刮器开关、空调开关等。

2. 将所有车门玻璃提升到位，拆下车内防护四件套（座椅护面、地板垫、转向盘罩、档位杆罩），并放入废料箱中。

车辆外部清洁整理

1. 取下车外三件套（散热器格栅罩、翼子板保护罩），放下前机舱盖，确保关闭到位。

2. 清理汽车外部卫生（清楚作业时留在车身的手印等）。

场地清理及工具归位

1. 将工具清洁后，按顺序摆放于工具车中，并将工具车放置规定位置。

2. 关闭举升机电源，清理举升机操作台。

3. 清理、清洁场地卫生。
