工作模块三：车身电气系统维护及检修
工作任务3：喇叭及中控系统维护及检修
【工作场景描述】

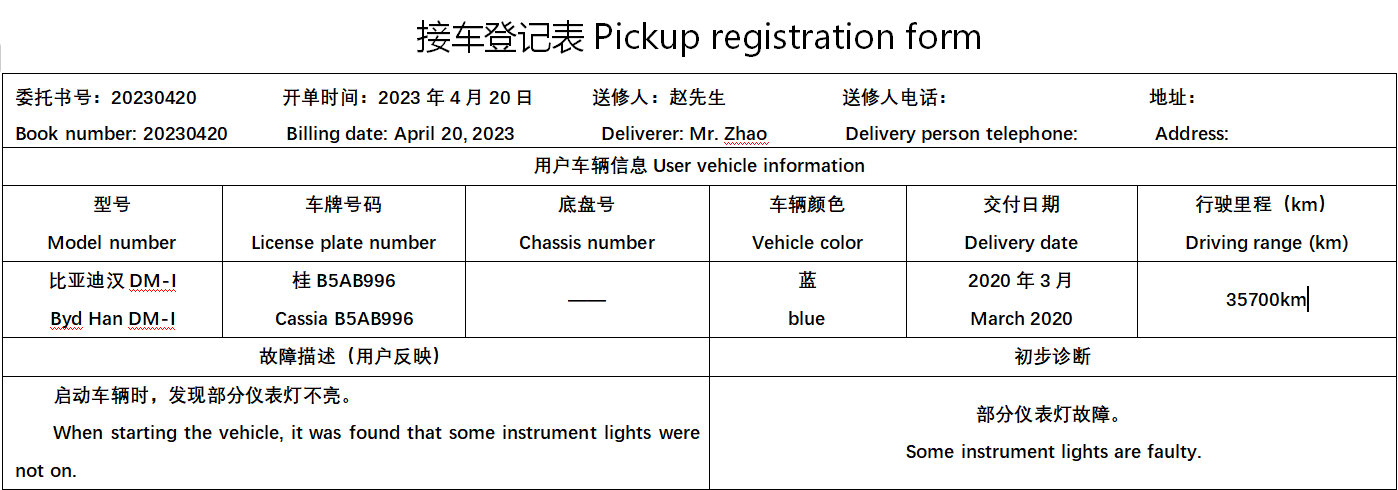

汽车维修平台给我们派单了，我们看看接待服务顾问在《接车登记表》上记录了哪些基本信息。赵先生描述：昨天开启车辆时，发现部分仪表灯不亮。
除了赵先生对车辆的故障描述外，服务顾问还在《接车登记表》上记录了哪些信息呢？
【工作任务目标】
目标维度 | 目标内容 |
|---|
知识与技能目标 | 1.能根据汽车故障检修原则和喇叭及中控系统故障检修的逻辑图。 2.知道喇叭及中控系统维护和检测的方法、步骤和工作标准。 3.会使用维修和用户保养手册查询标准参数，并正确判断故障状态。 4.能够严格按照喇叭及中控系统维护检修的正规程序和工作标准，认真负责地完成喇叭及中控系统故障诊断和排除工作，并能清晰准确地标记相关信息、诊断故障。 |
过程与方法目标 | 1.能通过自主阅读学习资料，独立思考和完成测试等方法，学会喇叭及中控系统维护及检修的工作内容、工作过程和工作标准。 2.能够通过小组协作完成喇叭及中控系统维护及检修训练。 |
情感态度与价值观目标 | 1.学会自我管理、观察分析、沟通与表达，形成自主学习、团队合作的良好学习习惯和集体主义意识，初步具备汽车故障检修逻辑思维能力。 2.具有高压安全防护意识、质量意识，形成遵守标准和规则、工作负责的良好职业道德。 3.形成一定的专业视野。 4.通过老师介绍Auto X3软件功能（用户量大、数据量大等）是靠AI技术支撑实现的，具有初步的AI素养（人工智能思维和大数据思维）。 |
【知识储备】
定期检查和正确保养混合动力汽车的电器设备，可以及时发现并解决潜在问题，提高车辆的性能和可靠性，可以确保车辆的安全性，避免因电器设备故障导致的交通事故，并提高车辆的使用寿命。那我们应该如何检查及保养混合动力汽车的电器设备呢？为更好地让同学们掌握此内容，我们先来了解下混合动力汽车车身电器设备的组成。
【混合动力汽车车身电器设备组成】
混合动力汽车车身电器设备组成序号 | 系统名称 | 组成部件 | 作用 |
|---|
| 1 | 电源系统 | 蓄电池 | 负责储存和释放电能，为汽车提供电力。 |
| 发电机 | 负责将机械能转化为电能，为蓄电池充电。 |
| 电源管理系统 | 负责监控和控制电源系统的工作状态，确保电源系统的正常运行。 |
| 2 | 启动系统 | 启动电机 | 负责将电能转换为机械能，驱动发动机启动。 |
启动电池 | 为启动电机提供电力，确保汽车能够顺利启动。 |
| 启动控制单元 | 负责控制启动电机和启动电池的工作，确保启动过程的顺利进行。 |
| 3 | 充电系统 | 充电模块 | 负责将交流电转换为直流电，为电池充电。 |
| 电池管理系统 | 负责监控电池的状态，包括电压、电流和温度等，确保电池安全、高效地工作。 |
| 充电接口 | 充电系统和外部电源连接的部分，通常包括物理接口和通信接口，用于实现充电控制和数据交换。 |
| 4 | 灯光照明系统 | 大灯、小灯、前、后雾灯、左、右转向灯；倒车灯、制动灯、车内阅读灯 | 用于照明。 |
自适应照明Adaptive lighting | 可以根据外部环境自动调整灯光亮度和色温，提高驾驶安全性和舒适性。 |
| 5 | 雨刮洗涤系统 | 雨刮开关操纵杆、电机、雨刮器、玻璃水 | 刮掉挡风玻璃的多余水分，对挡风玻璃清洁。 |
| 6 | 娱乐系统 | 车载音响
| 娱乐设备。 |
| 车载视频 | 娱乐设备。 |
| 7 | 车载智能系统 | 蓝牙电话、音乐、电台、导航、手机车机互联网投屏系统、语音交互、行车信息 | -- |
| 8 | 空调系统 | 鼓风机、冷风、暖风系统、开关 | 提供舒适性。 |
【混合动力汽车（比亚迪汉DM-I）组合仪表指示灯】
混合动力汽车（比亚迪汉DM-I）组合仪表指示灯
指示灯位置 | 指示灯含义 |
|---|
 | ①功率表 ②时间 ③双模工作模式 ④挡位显示 ⑤ECO/SPORT/NORMAL模式 ⑥车外温度 ⑦车速表 ⑧里程表 ⑨燃油表 ⑩功能显示区 ⑪电量表 |
【混合动力汽车车身电器设备检查项目】
混合动力汽车车身电器设备检查的项目包括组合仪表指示灯、外部灯光、雨刮洗涤系统、空调系统等电器系统的检查保养。
混合动力汽车车身电器设备检查项目
序号 | 检查项目 | 检查内容 |
|---|
| 1 | 组合仪表指示灯 | （1）上电指示灯：高压启动指示灯； （2）故障指示灯：蓄电池故障指示灯、ABS故障指示灯、EPS故障警告灯、安全气囊故障警告灯、系统故障警告灯； （3）外部灯光指示灯：远光灯指示灯、近光灯指示灯、转向灯指示灯、前后雾灯指示灯、小灯指示灯； （4）其它指示灯：安全带指示灯、车门未关指示灯、安全带警告灯、电子手刹指示灯。 |
| 2 | 外部灯光 | 远光灯、近光灯、转向灯、前后雾灯、小灯、制动灯、倒车灯 |
| 3 | 雨刮洗涤系统 | 雨刮的低、高、间歇挡挡位是否正常、雨刮器、喷水量 |
| 4 | 空调系统 | 风量、温度 |
| 5 | 音响娱乐系统 | 功能是否正常、音量是否可以调节 |
| 6 | 其它电器设备 | 车窗、后视镜、阅读灯 |
善合作 —— 团结协作，荣辱与共
❤ 同伴协作，机器协作 ❤
工作模块三：车身电气系统维护及检修
工作任务3：喇叭及中控系统维护及检修
【作业准备】
新能源汽车维护保养作业前准备是车辆维护前的日常工作，包括场地准备、防护准备、工具准备。维修技师需要做好防护检查等准备工作，保证维修车间作业安全。
作业前准备工作 | 工作内容 | 工作要求 | 注意事项 |
|---|
场地准备 | 1. 高压维护维修工位准备 | ①设置安全隔离警戒线、放置安全警示牌，警示相关人员，避免发生安全事故 ② 地面铺设绝缘垫 ③ 配备消防及高压防护应急设备，如灭火器等。 | ● 维修工位干净整洁、通风良好、保持干燥、光线充足 ● 场地无易燃品和无关的金属物品 ● 工位旁无其他无关人员 |

|
2. 车辆保护 | ① 铺设散热器格栅罩、翼子板保护罩（外三件套） ② 铺设座椅护面、地板垫、转向盘罩、档位杆罩等（内四件套） ③ 安装前后车轮的车轮挡块 | —— |
|
防护准备 | 1. 检查并穿戴个人安全防护用具 —— 绝缘鞋 | ① 鞋面无划痕、磨损、裂纹 ② 绝缘鞋弯曲时鞋底无断裂 ③ 鞋面干燥 | ● 绝缘鞋应放在干燥、通风处，不能随意乱放。 ● 避免接触高温、尖锐物品和酸碱油类物质。 |
|
2. 检查并穿戴个人安全防护用具 —— 绝缘服 | ① 绝缘服内外无划痕、破损、裂纹 | ● 绝缘服不宜接触明火、以及有锐角的坚硬物体。 ● 穿戴绝缘服时注意安全，不可硬拉硬扯，避免衣服损坏。 ● 如发现衣服被划、破损，必须立即停止作业，更换绝缘服。 ● 使用后检查绝缘服有无破损，如有要及时做报废标注，以免后续使用出现安全隐患；如无破损，使用湿巾或75%消毒湿巾或柔软湿毛巾轻轻擦拭衣服表面，除去污渍、保证清洁，严禁水洗机洗。 ● 绝缘服应储存在通风、透气、干燥、清洁的库房内，挂在衣架上或摊开放置，尽量减少折叠，延长使用寿命。 |
|
3. 检查并穿戴个人安全防护用具 —— 绝缘帽
| ① 无裂缝、损伤，无明显变 ② 下颚带完好牢固 | ● 佩戴时必须按照头围的大小调整并系好下颚带。 |
|
4. 检查并穿戴个人安全防护用具 —— 护目镜 | ① 无裂痕、损坏、老化 ② 护目镜螺钉紧固 | —— |
|
5. 检查并穿戴个人安全防护用具 —— 绝缘手套 | ① 检查绝缘手套的电压值，要能满足测量实物的电压值 ② 无磨损裂纹；充气检验气密性，无漏气 | ● 当佩戴绝缘手套作业时，应将衣袖口放进手套筒内，以防发生意外。 ● 使用完后，应将内外擦洗干净，待干燥后，撒上石灰粉放置平整，以防受压受损，且不能放置于地上。 ● 如果一副绝缘手套中的一只手套破损，那么这副手套不能继续使用。 |
|
6. 检查绝缘垫绝缘性 | ① 检测绝缘垫对地绝缘性能 | ● 前后左右测量四个点，测量值均为无穷大。 |
|
工具准备 | 1. 绝缘电阻表 | ① 短路测试、开路测试正常 | ● 必须在断电情况下进行绝缘电阻的测量。 |
|
2. 绝缘工具 | ① 绝缘工具无破损 | —— |
|
3. 万用表 | ① 表笔和线无破损、裂痕 ② 检查万用表通断 | ● 表笔不能接触到任何的金属物品，以免产生短路。 ● 使用时必须水平放置，以免造成误差。 |
|
4. 钳形电流表 | ① 钳口无污物 ② 检查额定电压，不能测量超过额定电压的高压电路电流，易造成事故或触电 | ● 测量时应佩戴绝缘手套，穿绝缘鞋，双手不得触碰其他设备，防止短路和搭铁。 |
|
5. 放电工装 | ● 由于新能源汽车动力蓄电池以及一些高压部件带有电容，即使断开电源，电容还是会存储部分电量，因此需要放电工装对高压端口进行放电，避免产生触电危险。 |
|
注意事项 |
|---|
▲ 进行新能源汽车高压系统维护作业，必须由两人以上进行协同操作，其中一人操作，一人监护，应遵守安全操作规范，禁止其他无关工作人员触摸车辆。 |  |
▲ 进行新能源汽车高压系统维护作业前，必须穿戴高压防护用具如绝缘手套、绝缘鞋、绝缘服、护目镜等。不得佩戴金属饰品（如手表、戒指等），工作服内不得有金属物件（如金属钥匙等）。 |
|
▲ 新能源汽车维护作业，应严格遵循先低压后高压，先常规后高压的顺序进行。 高压电线束和插头的颜色都是“橙色”。车辆维修工作时，不能随意触碰这些橙色部件。 |  |
▲ 在维修高压部件时，禁止带电作业。确保车辆充电接口已和外部高压电源连接断开。 |
|
▲ 在维修高压部件时，先将车钥匙置于OFF挡，并断开蓄电池负极电缆及高压检修开关。 |  |
▲ 断开高压部件后，立即用绝缘胶带或堵盖封堵线束连接器端口和高压部件端口。 |  |
保安全 —— 患生于所忽，祸起于细微
❤ 工作安全，高压安全 ❤
工作模块三：车身电气系统维护及检修
工作任务3：喇叭及中控系统维护及检修
一、电池系统检查
检查项目 | 检查内容 | 操作步骤 | 正常情况 |
|---|
电池系统 | 电池电压 | 使用万用表检查电池电压。 | 电压12V左右。 |
电池容量 | 使用电池容量测试仪，检查电池的容量。 | 确保电池能够满足车辆的用电需求。 |
二、检查组合仪表指示灯
检查项目 | 检查子项目 | 检查内容 | 操作步骤 | 正常情况 |
|---|
组合仪表指示灯 | 高压启动指示灯 | READY指示灯 | 踩制动踏板，将点火开关打到ON挡，启动车辆 | READY指示灯点亮 |
主要故障指示灯 | 蓄电池故障指示灯 | 踩制动踏板，将点火开关打到ON挡，观察仪表 | 车辆接通电源时，该指示灯点亮，READY灯亮起后应熄灭，这表明12V蓄电池连接正常 |
ABS故障指示灯 | 制动踏板，将点火开关打到ON挡，观察仪表 | 车辆接通电源时ABS警告灯将瞬间点亮，几秒后熄灭 |
EPS故障警告灯 | 踩制动踏板，将点火开关打到ON挡，观察仪表 | 车辆接通电源时ABS警告灯将瞬间点亮，几秒后熄灭 |
安全气囊故障警告灯 | 踩制动踏板，将点火开关打到ON挡，观察仪表 | 车辆接通电源时，气囊警告灯将点亮数秒钟，之后熄灭 |
系统故障警告灯 | 踩制动踏板，将点火开关打到ON挡，观察仪表 | 车辆接通电源时，该警告灯点亮，READY灯亮起后应熄灭。这表明动力系统正常。 |
外部灯光指示灯 | 远光灯指示灯 | 将点火开关打到ON挡，拧动组合开关操纵杆至近光灯位置，向仪表板方向推动组合开关操纵杆，观察仪表 | 远光灯指示灯亮 |
近光灯指示灯 | 将点火开关打到ON挡，拧动组合开关操纵杆至近光灯位置，观察仪表 | 近光灯指示灯亮 |
转向灯指示灯 | 将点火开关打到ON挡，操纵杆向上打开右转指示灯；操纵杆向下打开左转指示灯 | 左右转向灯指示灯亮 |
小灯指示灯 | 将点火开关打到ON挡，拧动组合开关操纵杆至小灯位置，观察仪表 | 小灯指示灯亮 |
雾灯指示灯 | 在前照灯处于近光灯位置时，将雾灯控制旋钮拧到雾灯位置并松开，开启雾灯 | 雾灯指示灯亮 |
危险警告闪光灯 | 按危险警告闪光灯按钮开启和关闭危险警告闪光灯 | 危险警告闪光灯亮或关闭 |
其它指示灯 | 安全带指示灯 | 解下/系上安全带 | 安全带指示灯亮/熄灭 |
车门未关指示灯 | 打开/关闭车门 | 车门未关指示灯亮/熄灭 |
电子手刹指示灯 | 拉起电子手刹 | 电子手刹（EPB）工作指示灯点亮 |
三、检查外部灯光
检查项目
| 检查内容 | 操作步骤 | 正常情况 |
|---|
外部灯光 | 远光灯 | 将点火开关打到ON挡，拧动组合开关操纵杆至近光灯位置，向仪表板方向推动组合开关操纵杆 | 远光灯亮 |
近光灯 | 将点火开关打到ON挡，拧动组合开关操纵杆至近光灯位置 | 近光灯亮 |
转向灯 | 将点火开关打到ON挡，操纵杆向上打开右转指示灯；操纵杆向下打开左转指示灯 | 转向灯亮 |
小灯 | 将点火开关打到ON挡，拧动组合开关操纵杆至小灯位置 | 小灯亮 |
雾灯 | 在前照灯处于近光灯位置时，将雾灯控制旋钮拧到雾灯位置并松开，开启雾灯 | 雾灯亮 |
制动灯 | 踩下制动踏板 | 制动灯亮 |
倒车灯 | 在车辆处于READY状态时挂上倒挡 | 倒车灯亮 |
四、雨刮洗涤系统
检查项目 | 检查内容 | 操作步骤 | 正常情况 |
|---|
雨刮洗涤系统 | 低速挡开关 | 向下把操纵杆拨到LO位置 | 低速连续刮水 |
高速挡开关 | 向下把操纵杆拨到HI位置 | 高速连续刮水 |
间歇挡开关 | 向下把操纵杆拨到INT位置 | 间歇刮水 |
点动挡 | 把操纵杆向上拨一次 | 单次刮水 |
五、空调系统、音响娱乐系统
检查项目 | 检查内容 | 操作步骤 | 正常情况 |
|---|
空调系统 | 检查风量 | 向上拨风扇开关，空调系统开启，调节风量挡位，检查风速 | 随着挡位的变化，风量不同，挡位越高，风量越大 |
检查冷暖功能 | 按下空调A/C，将温度调到凉风/暖风 | 将温度调到凉风时制冷，调到暖风时制暖 |
音响系统 | 收音机 | 按下收音机开关 | 收音机能播放音乐或电台 |
音量 | 按下音量调节键 | 音量随着挡位的变化而变化，挡位越大，音量越大，反之，则减小 |
六、其它电器设备
检查项目 | 检查内容 | 操作步骤 | 正常情况 |
|---|
其它电器 | 车窗 | 向上拨风扇开关，空调系统开启，调节风量挡位，检查风速 | 随着挡位的变化，风量不同，挡位越高，风量越大 |
后视镜 | 按下空调A/C，将温度调到凉风/暖风 | 将温度调到凉风时制冷，调到暖风时制暖 |
车内阅读灯 | 打开任一车门 | 车内阅读灯亮
|
【任务实施：喇叭及中控系统维护及检修】
实施要求：
1. 请4-5人组成学习小组，并进行分工：操作员、安全员、观察员，协作完成喇叭及中控系统维护及检修操作。
角色 | 职责 |
|---|
操作员 | 1. 按照工作过程完成喇叭及中控系统维护及检修操作、并记录检修信息。 2. 实操结束后，完成《喇叭及中控系统维护及检修实训报告》中的“实训总结”。 |
安全员 | 认真地观察操作员的操作，通过“智慧评价系统”，将操作安全监督情况记录并反馈在《实训安全监督表》中。 |
观察员 | 观察并记录操作员的操作步骤、内容和注意事项等。 |
其余学员 | 完成《喇叭及中控系统维护及检修实训报告》中的“知识储备”，做好操作准备。 |
2. 需按照操作步骤完成实操。学习平台中的动画、微课视频可以帮助你完成操作。你还可以通过与平台中的AI对话，解决你的问题。
3. 小组协作反复练习，达到熟练、规范、正确操作的程度。
4. 工作结束后，完善并提交实训报告给指导老师。
完成任务的相关材料（含知识储备、工作表、实训总结、项目评价表）
工作模块三：车身电气系统维护及检修
工作任务3：喇叭及中控系统维护及检修
【竣工复检】
为了确保维护维修质量，提高服务水平和客户的信誉度，在完成维护维修作业后，还需要对维护维修容进行竣工检验。喇叭及中控系统维护及检修竣工复检的内容主要包括：
复检项目 | 复检内容 |
|---|
1. 外观复检 | 检查喇叭及中控系统的外观状况，安装牢固等情况。 |
2. 故障代码复检 | 连接故障诊断仪，查看是否还有故障代码。 |
3. 故障排除检验 | 测试车辆喇叭及中控系统功能是否恢复正常。 |
✍汽车维修的“三检单”
大多数汽车维修企业为了确保维修质量，保证消费者权益，提高企业的服务水平和信誉度，他们会根据《汽车修理行业国家二级企业标准》制定“三检”质量管理制度。
“三检”包含：“自检”、“互检”、“专检”
“三检”质量管理制度要求
|
|---|
1.“自检”、“互检”、“专检”的人员必须在相应的检验单上签字。
|
2. 检验不合格和未经检验的车辆不得维修出厂。
|
3. 检验人员对于质量检验的部分经过检验后，确定检验结果，同时对于检验果负责。
|
4.“自检”不合格的车辆应及时返工修复，对于延误的时间和维修费用，由应责任人承担责任。
|
5.“互检”不合格的车辆应及时通知车间主管或有关技术人员，并让其做出决，明确责任，对于责任人应追究其在误工期和增加维修费用等所造成的经济和誉的损失。
|
6. “专检”人员检验出的不合格车辆应及时返修或追加项目，同时追究有关任人的责任。
|
7. 对于明显维修缺陷，而检验员未能检验出来，同时直接出厂的，应追究有检验员的责任。
|
8. 对于隐性缺陷和有关电子元件的缺陷，在检验过程中未能表现出故障的，情节减少相应检验员的责任。
|
“三检”程序
|
|---|
1. 维修竣工后，维修企业应先进行自检，确保维护维修项目全部完成，维修质量符合要求。
|
2. 维修企业应填写《汽车维护维修竣工检验表》，逐项记录检验结果。
|
3. 维修企业应制订检验员对车辆进行竣工检验，检验员应具备相应的专业知识和经验。
|
4. 检验员对车辆进行全面的检查，确保车辆的维护维修质量符合标准。
|
5. 检验员在《汽车维护维修竣工检验表》上签字，确认车辆维修竣工。
|
6. 维修企业将《汽车维护维修竣工检验表》交给车主，车主有权对车辆进行复检。
|
7. 车主对车辆复检合格后，维修企业应出具《汽车维护维修竣工证明》。
|
高质量 —— 守时保质，持续改进
❤ 恪尽职守，一丝不苟 ❤
工作模块三：车身电气系统维护及检修
工作任务3：喇叭及中控系统维护及检修
【作业后5S】
新能源汽车维护保养作业后要做好“恢复、清洁、整理”工作。具体内容为：
工作项目 | 工作内容 |
|---|
车辆内部清洁、整理 | 1. 清洁灯光开关、雨刮器开关、空调开关等。 |
2. 将所有车门玻璃提升到位，拆下车内防护四件套（座椅护面、地板垫、转向盘罩、档位杆罩），并放入废料箱中。 |
车辆外部清洁整理 | 1. 取下车外三件套（散热器格栅罩、翼子板保护罩），放下前机舱盖，确保关闭到位。 |
2. 清理汽车外部卫生（清楚作业时留在车身的手印等）。 |
场地清理及工具归位 | 1. 将工具清洁后，按顺序摆放于工具车中，并将工具车放置规定位置。 |
2. 关闭举升机电源，清理举升机操作台。 |
3. 清理、清洁场地卫生。 |
【任务总结评价】
“每一次反思都是成长的机会，每一次总结都是迈向成功的步骤。”——罗斯福
请你结合本工作任务的学习情况，总结、反思自己在“喇叭及中控系统维护及检修”工作任务的理论知识学习、操作过程、团队合作等方面，做得好的和不足之处，完成实训总结。
