知识与技能目标

1.掌握影音系统的组成部件和作用；

2.掌握车辆音响、中控屏、全景影像等设备的使用；

3.掌握车辆音响、中控屏、全景影像等设备的检查内容、维护方法和标准；

4.能够根据故障现象判断故障原因，掌握车辆音响、中控屏、全景影像等设备的维修方法和标准。

过程与方法目标

1.通过自主学习、测验练习等方法掌握影音系统的组成作用和维护保养内容；

2.通过小组合作、整车练习掌握车辆音响、中控屏、全景影像等设备的使用方法、保养和维修的方法和操作标准。

情感态度与价值观目标

1.养成良好的自我管理、团队合作、沟通与表达、分析解决问题的能力；

2.遵守操作规则和职业道德规范，养成良好的职业素养；

3.初步具有AI人工智能素养。

影音系统

包括音响、显示屏、全景影像等设备，为驾驶员和乘客提供娱乐和信息服务

音响功能

提供高质量的音乐播放，为车内营造舒适的氛围。

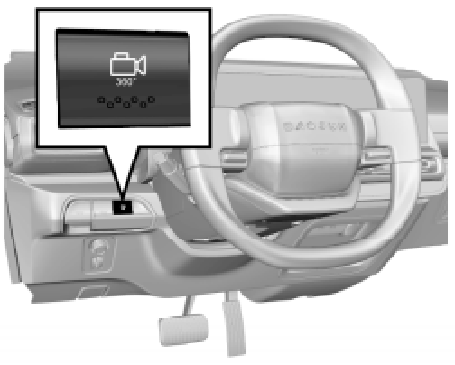

中控屏功能

显示导航、全景影像等信息，方便驾驶员操作和查看。

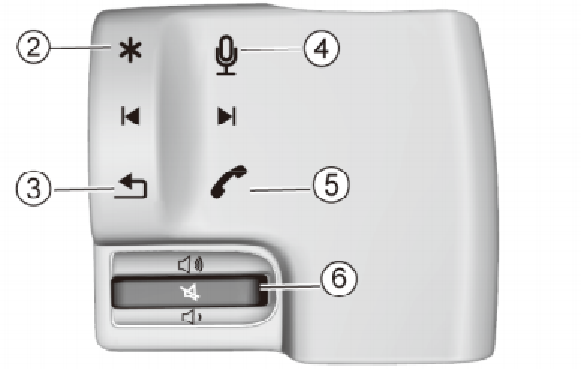

确认键

用于功能选择确认。

音响娱乐系统按键

用于音乐、电台功能选择。

返回键

返回各菜单页面。

智能语音交互按键

非微信页面 ：唤醒语音控制功能。 微信页面 ，启动/退出微信语音。

接听/挂断电话按键

在手机与音响系统完成蓝牙连接 后 ，您可以 ：

a.来电短按 ：接听电话。

b.来电长按 ：拒接电话。

c.通话中短按 ：挂断电话。

1. AI语音：通过语音开启某一车辆功能或查询信息。如：可设置语音形象、选择语音音色、信息查询。

2. 远程车控：手机与车机通过通讯网络进行远程连接，可以远程解锁或上锁车辆、开启或关闭空调、车窗、车门、寻车等。

3. 用车服务：导航、预约充电、语音克隆、车辆体验、一键补电等。

场地准备

1. 高压维护维修工位准备

①设置安全隔离警戒线、放置安全警示牌，警示相关人员，避免发生安全事故

② 地面铺设绝缘垫

③ 配备消防及高压防护应急设备，如灭火器等。

● 维修工位干净整洁、通风良好、保持干燥、光线充足

●   场地无易燃品和无关的金属物品

● 工位旁无其他无关人员

2. 车辆保护

① 铺设散热器格栅罩、翼子板保护罩（外三件套）

② 铺设座椅护面、地板垫、转向盘罩、档位杆罩等（内四件套）

③ 安装前后车轮的车轮挡块

防护准备

1. 检查并穿戴个人安全防护用具 —— 绝缘鞋

① 鞋面无划痕、磨损、裂纹

② 绝缘鞋弯曲时鞋底无断裂

③ 鞋面干燥

● 绝缘鞋应放在干燥、通风处，不能随意乱放。

● 避免接触高温、尖锐物品和酸碱油类物质。

2. 检查并穿戴个人安全防护用具 —— 绝缘服

① 绝缘服内外无划痕、破损、裂纹

● 绝缘服不宜接触明火、以及有锐角的坚硬物体。

● 穿戴绝缘服时注意安全，不可硬拉硬扯，避免衣服损坏。

● 如发现衣服被划、破损，必须立即停止作业，更换绝缘服。

● 使用后检查绝缘服有无破损，如有要及时做报废标注，以免后续使用出现安全隐患；如无破损，使用湿巾或75%消毒湿巾或柔软湿毛巾轻轻擦拭衣服表面，除去污渍、保证清洁，严禁水洗机洗。

● 绝缘服应储存在通风、透气、干燥、清洁的库房内，挂在衣架上或摊开放置，尽量减少折叠，延长使用寿命。

3. 检查并穿戴个人安全防护用具 —— 绝缘帽

① 无裂缝、损伤，无明显变

② 下颚带完好牢固

● 佩戴时必须按照头围的大小调整并系好下颚带。

4. 检查并穿戴个人安全防护用具 —— 护目镜

① 无裂痕、损坏、老化

② 护目镜螺钉紧固

5. 检查并穿戴个人安全防护用具 —— 绝缘手套

① 检查绝缘手套的电压值，要能满足测量实物的电压值

② 无磨损裂纹；充气检验气密性，无漏气

● 当佩戴绝缘手套作业时，应将衣袖口放进手套筒内，以防发生意外。

● 使用完后，应将内外擦洗干净，待干燥后，撒上石灰粉放置平整，以防受压受损，且不能放置于地上。

●  如果一副绝缘手套中的一只手套破损，那么这副手套不能继续使用。

6. 检查绝缘垫绝缘性

① 检测绝缘垫对地绝缘性能

●  前后左右测量四个点，测量值均为无穷大。

工具准备

1. 绝缘电阻表

① 短路测试、开路测试正常

●  必须在断电情况下进行绝缘电阻的测量。

2. 绝缘工具

① 绝缘工具无破损

3. 万用表

① 表笔和线无破损、裂痕

② 检查万用表通断

●  表笔不能接触到任何的金属物品，以免产生短路。

●  使用时必须水平放置，以免造成误差。

4. 钳形电流表

① 钳口无污物

② 检查额定电压，不能测量超过额定电压的高压电路电流，易造成事故或触电

●  测量时应佩戴绝缘手套，穿绝缘鞋，双手不得触碰其他设备，防止短路和搭铁。

5. 放电工装

●  由于新能源汽车动力蓄电池以及一些高压部件带有电容，即使断开电源，电容还是会存储部分电量，因此需要放电工装对高压端口进行放电，避免产生触电危险。

▲ 进行新能源汽车高压系统维护作业，必须由两人以上进行协同操作，其中一人操作，一人监护，应遵守安全操作规范，禁止其他无关工作人员触摸车辆。

▲ 进行新能源汽车高压系统维护作业前，必须穿戴高压防护用具如绝缘手套、绝缘鞋、绝缘服、护目镜等。不得佩戴金属饰品（如手表、戒指等），工作服内不得有金属物件（如金属钥匙等）。

▲ 新能源汽车维护作业，应严格遵循先低压后高压，先常规后高压的顺序进行。

 高压电线束和插头的颜色都是“橙色”。车辆维修工作时，不能随意触碰这些橙色部件。

▲   在维修高压部件时，禁止带电作业。确保车辆充电接口已和外部高压电源连接断开。

▲ 在维修高压部件时，先将车钥匙置于OFF挡，并断开蓄电池负极电缆及高压检修开关。

▲ 断开高压部件后，立即用绝缘胶带或堵盖封堵线束连接器端口和高压部件端口。

定期清洁

  定期清洁音响的表面，避免灰尘和污垢堆积，影响设备的性能和使用寿命。

  音响表面干净，无污垢、无破损

检查各功能按键

   定期检查多功能方向盘按键功能是否正常；

  各功能按键正常

   检查扬声器声音是否清晰；

  扬声器声音清晰

   检查扬声器音量是否正常

   音量随着挡位的变化而变化，挡位越大，音量越大，反之，则减

更新软件

   检查是否能定期更新中控屏的软件，确保设备能够正常工作，避免因软件版本过低导致的故障。

  软件能够自动更新、系统能够自动升级

日常检查与清洁

   使用专用清洁剂，定期清洁屏幕，避免污渍和指纹影响使用。

  中控屏外观干净，无污渍

定期检查与维护

  定期检查中控屏的外观是否有划痕、裂痕等

  中控屏外观无划痕、破损

  定期检查中控屏的功能是否正常，如导航、音乐、空调、AI语音智能助手、全景影像、用车服务等。

   导航、音乐、空调、AI语音智能助手、全景影像、用车服务等功能可以正常使用

   定期清洁中控屏，避免灰尘和污渍影响屏幕显示效果。

  中控屏外观干净，无污渍

   检查全景影像摄像头是否有污渍，定期清洁全景影像摄像头。

  全景影像摄像头无污渍，影像清晰

更新软件

    检查是否能定期更新中控屏的软件，确保设备能够正常工作，避免因软件版本过低导致的故障。

  能够定期更新软件，升级系统

主机有作用 ，但没有或声音很小

调大音量。

机身有微热

机子工作正常发热。

收音收不到想要的台

检查车顶天线及线路是否损坏。所需电台的信号太弱 ，请使用手动调谐。

播放时 ，音乐出现断断续续的停顿

有可能是网络不佳。

杂音

有可能是某个音频文件本身原因 ，请播放其它的音频文件进行确认

屏幕显示异常

     可能是由于屏幕硬件故障、显示屏内部的电路板损坏导致或系统设置问题导致的。

触摸屏无响应

    可能是由于触摸屏硬件故障、显示屏内部的电路板损坏导致的。

系统功能异常

   1.导航系统故障：可能是由于系统软件故障、硬件冲突或系统设置问题、版本过低导致的。

   2.全景影像系统故障：可能摄像头出现故障或中控屏硬件出现故障。

1. 检查中控屏的电源线是否连接正常，电源电压是否稳定。

 2. 检查中控屏的硬件是否损坏，如屏幕、主板、触摸屏等。如损坏则更换；

 3. 检查中控屏的功能件是否正常，如操作系统、应用程序等；

4. 检查导航仪；

5. 检查全景影像摄像头。

操作员

  1.按照工作过程完成新能源汽车影音系统检查实操、填写工作表。

  2.实操结束后填写《新能源汽车影音系统检查实训报告》中的“实训总结”。

安全员

  认真地观察操作员的操作，将操作安全监督情况记录并反馈在《实训安全监督表》中。

观察员

   观察并记录操作员的操作步骤、内容和注意事项等。

其余2名学员

   完成《新能源汽车影音系统检查实训报告》中的“知识储备”，做好操作准备。

外观复查

1.检查音响外观是否清洁、无损坏；

2.检查中控屏外观是否清洁、无损坏

检查音响声音

检查扬声器声音是否清晰

检查各功按键

检查多功能方向盘按键功能是否正常

检查中控屏

1.检查中控屏各功能是否正常；

2.检查全车影像是否清晰；

车辆内部清洁、整理

1. 清洁灯光开关、雨刮器开关、空调开关等。

2. 将所有车门玻璃提升到位，拆下车内防护四件套（座椅护面、地板垫、转向盘罩、档位杆罩），并放入废料箱中。

车辆外部清洁整理

1. 取下车外三件套（散热器格栅罩、翼子板保护罩），放下前机舱盖，确保关闭到位。

2. 清理汽车外部卫生（清楚作业时留在车身的手印等）。

场地清理及工具归位

1. 将工具清洁后，按顺序摆放于工具车中，并将工具车放置规定位置。

2. 关闭举升机电源，清理举升机操作台。

3. 清理、清洁场地卫生。
