板对接平焊基本操作
2．V形坡口对接平焊操作
（1）打底焊
单面焊双面成形技术的关键在于正面打底层的焊接。打底层的焊接目前有断弧焊和连弧焊两种方法。断弧焊施焊时，电弧时灭时燃，靠调节电弧燃、灭时间的长短来控制熔池的温度，因此工艺参数选择范围较宽，是目前常用的一种打底焊方法。
打底焊时，将试板放在水平面上，间隙小的一端在左侧，并在左端定位焊缝处引弧。打底焊时焊条与焊件之间的角度如图11-34a所示。运条时采用小幅度锯齿形横向摆动，并在坡口两侧稍停留，连续向前焊接。打底焊中，还应注意以下二点。
①控制熔孔的大小。打底焊时为保证得到良好的背面成形和优质焊缝，电弧要控制短些，要注意将电弧的2/3覆盖在熔池上，电弧的1/3保持在熔池前，用来熔化和击穿坡口根部形成的熔孔，熔孔的大小如图11-34b所示。
②正确进行焊缝接头。当焊条即将焊完，需要更换焊条时，将焊条向焊接反方向拉回10～15 mm，并迅速抬起焊条收弧；然后迅速更换焊条，趁熔池还未完全凝固，在熔池前方10～20 mm处引弧，并立即将电弧退回到接头处。

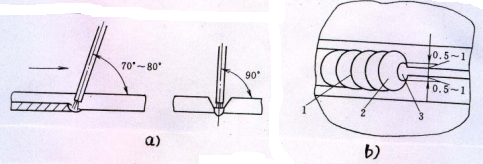

图11-34 打底焊
a）打底焊时的焊条角度；b）打底焊时的熔孔
1—焊缝；2—熔池；3—熔孔
（2）填充焊
填充层施焊前先将前一道焊缝熔渣、飞溅清除干净，修正焊缝的过高处与凹槽。填充焊时，应选用较大一点的电流，焊条倾角如图11-35a所示，焊条的运条方法可采用月牙形或锯齿形，摆动幅度应逐层加大，但要注意不能太大，不能让熔池边缘超出坡口面上方的棱边，否则表面层焊接时看不清坡口。焊第三层填充焊时，应控制整个坡口内的焊缝比坡口边缘低0.5～1.5 mm左右，最好略呈凹形。填充焊时的接头方法如图11-35b所示。

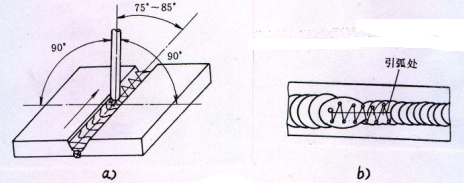

图11-35 填充焊
a）填充焊时的焊条角度；b）填充焊接头
（3）盖面焊
盖面焊时的焊条角度、运条方法及接头方法与填充焊相同。但焊条摆动幅度比填充焊大，摆动到坡口边缘时应稍作停顿，避免产生咬边。焊接时必须注意保证熔池边沿不得超过试板坡口表面棱边2mm，否则焊缝超宽。
2．V形坡口对接平焊操作
（1）打底焊
单面焊双面成形技术的关键在于正面打底层的焊接。打底层的焊接目前有断弧焊和连弧焊两种方法。断弧焊施焊时，电弧时灭时燃，靠调节电弧燃、灭时间的长短来控制熔池的温度，因此工艺参数选择范围较宽，是目前常用的一种打底焊方法。
打底焊时，将试板放在水平面上，间隙小的一端在左侧，并在左端定位焊缝处引弧。打底焊时焊条与焊件之间的角度如图11-34a所示。运条时采用小幅度锯齿形横向摆动，并在坡口两侧稍停留，连续向前焊接。打底焊中，还应注意以下二点。
①控制熔孔的大小。打底焊时为保证得到良好的背面成形和优质焊缝，电弧要控制短些，要注意将电弧的2/3覆盖在熔池上，电弧的1/3保持在熔池前，用来熔化和击穿坡口根部形成的熔孔，熔孔的大小如图11-34b所示。
②正确进行焊缝接头。当焊条即将焊完，需要更换焊条时，将焊条向焊接反方向拉回10～15 mm，并迅速抬起焊条收弧；然后迅速更换焊条，趁熔池还未完全凝固，在熔池前方10～20 mm处引弧，并立即将电弧退回到接头处。
图11-34 打底焊
a）打底焊时的焊条角度；b）打底焊时的熔孔
1—焊缝；2—熔池；3—熔孔
（2）填充焊
填充层施焊前先将前一道焊缝熔渣、飞溅清除干净，修正焊缝的过高处与凹槽。填充焊时，应选用较大一点的电流，焊条倾角如图11-35a所示，焊条的运条方法可采用月牙形或锯齿形，摆动幅度应逐层加大，但要注意不能太大，不能让熔池边缘超出坡口面上方的棱边，否则表面层焊接时看不清坡口。焊第三层填充焊时，应控制整个坡口内的焊缝比坡口边缘低0.5～1.5 mm左右，最好略呈凹形。填充焊时的接头方法如图11-35b所示。
图11-35 填充焊
a）填充焊时的焊条角度；b）填充焊接头
（3）盖面焊
盖面焊时的焊条角度、运条方法及接头方法与填充焊相同。但焊条摆动幅度比填充焊大，摆动到坡口边缘时应稍作停顿，避免产生咬边。焊接时必须注意保证熔池边沿不得超过试板坡口表面棱边2mm，否则焊缝超宽。
2．V形坡口对接平焊操作
（1）打底焊
单面焊双面成形技术的关键在于正面打底层的焊接。打底层的焊接目前有断弧焊和连弧焊两种方法。断弧焊施焊时，电弧时灭时燃，靠调节电弧燃、灭时间的长短来控制熔池的温度，因此工艺参数选择范围较宽，是目前常用的一种打底焊方法。
打底焊时，将试板放在水平面上，间隙小的一端在左侧，并在左端定位焊缝处引弧。打底焊时焊条与焊件之间的角度如图11-34a所示。运条时采用小幅度锯齿形横向摆动，并在坡口两侧稍停留，连续向前焊接。打底焊中，还应注意以下二点。
①控制熔孔的大小。打底焊时为保证得到良好的背面成形和优质焊缝，电弧要控制短些，要注意将电弧的2/3覆盖在熔池上，电弧的1/3保持在熔池前，用来熔化和击穿坡口根部形成的熔孔，熔孔的大小如图11-34b所示。
②正确进行焊缝接头。当焊条即将焊完，需要更换焊条时，将焊条向焊接反方向拉回10～15 mm，并迅速抬起焊条收弧；然后迅速更换焊条，趁熔池还未完全凝固，在熔池前方10～20 mm处引弧，并立即将电弧退回到接头处。
图11-34 打底焊
a）打底焊时的焊条角度；b）打底焊时的熔孔
1—焊缝；2—熔池；3—熔孔
（2）填充焊
填充层施焊前先将前一道焊缝熔渣、飞溅清除干净，修正焊缝的过高处与凹槽。填充焊时，应选用较大一点的电流，焊条倾角如图11-35a所示，焊条的运条方法可采用月牙形或锯齿形，摆动幅度应逐层加大，但要注意不能太大，不能让熔池边缘超出坡口面上方的棱边，否则表面层焊接时看不清坡口。焊第三层填充焊时，应控制整个坡口内的焊缝比坡口边缘低0.5～1.5 mm左右，最好略呈凹形。填充焊时的接头方法如图11-35b所示。
图11-35 填充焊
a）填充焊时的焊条角度；b）填充焊接头
（3）盖面焊
盖面焊时的焊条角度、运条方法及接头方法与填充焊相同。但焊条摆动幅度比填充焊大，摆动到坡口边缘时应稍作停顿，避免产生咬边。焊接时必须注意保证熔池边沿不得超过试板坡口表面棱边2mm，否则焊缝超宽。
