一、气体保护电弧焊概述

1. 气体保护焊的原理

气体保护焊直接依靠从喷嘴中连续送出的气流，在电弧周围形成局部的气体保护层，使电极端部、熔滴和熔池金属处于保护气罩内，使其与空气隔绝，从而保证焊接过程稳定，并获得质量优良的焊缝。

2. 保护气体的种类及用途

保护气体有惰性气体、还原性气体、氧化性气体和混合气体数种。

    惰性气体——有氩气和氦气，其中以氩气使用最为普遍。目前氩弧焊已从焊接化学性质较活泼的金属发展到焊接常用金属(如低碳钢)。氦气由于价格昂贵，而且气体消耗量大，常与氩气混合使用，单独使用较少。

还原性气体——有氮气和氢气。氮虽然是焊接中的有害气体，但它不溶于铜，所以可专用于铜及铜合金的焊接。氢气主要用于氢原子焊，但目前应用较少。另外，氮气、氢气也常和其他气体混合使用。

   氧化性气体——有二氧化碳。这种气体来源丰富、成本低，值得推广使用。目前，二氧化碳气体主要应用于碳素钢及低合金钢的焊接。

   混合气体——是在一种保护气体中加入一定比例的另外一种气体，可以提高电弧稳定性和改善焊接效果。因此，现在采用混合气体保护的方法也很普遍 。

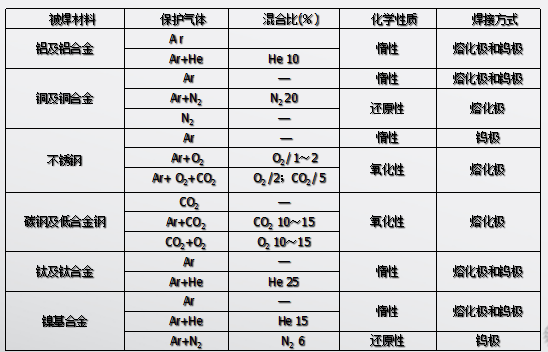

常用保护气体的选择

3.气体保护焊的分类

（1）根据所用的电极材料划分：气体保护焊可分为不熔化极气体保护焊和熔化极气体保护焊。

图a)为不熔化极气体保护焊中钨极3作为电极，本身不熔化，只起发射电子参数电弧的作用。

图b)熔化极气体保护焊，焊丝4即作为电极又作为填充金属。

（2）根据焊接保护气体的种类划分：气体保护焊可分为二氧化碳气体保护焊、氩弧焊、氦弧焊及混合气体保护焊等。

（3）根据操作方式的不同，气体保护焊可分为：手工焊、半自动焊和自动焊。

爱国情怀:

    潘际銮院士是中国焊接科学的奠基者，清华大学焊接专业的创始人，被称为“中国焊接的第一人”，他参与解决了我国多项重大工程问题。他是全国第一条高铁的铁轨焊接顾问，中国第一座自行设计的核电站的焊接顾问，成功研了国际领先水平的爬行式弧焊机器人，科研成果价值高达干亿。

                                                   潘际銮院士

1、气体保护焊的原理？

2、保护气体的种类及用途？
