• 4.1 单波束测深原理

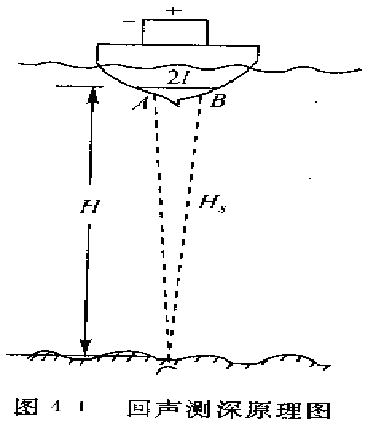

    安装在测量船下的发射机换能器，垂直向水下发射一定额率的声波脉冲，以声速C在水中传播到水底，经反射或散射返回，被接收机换能器所接收，换能器底面到水底的距离为，水面到换能器底面的距离为船吃水深度，二者之和为水深。

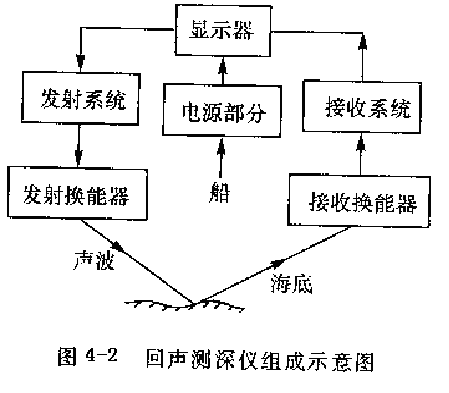

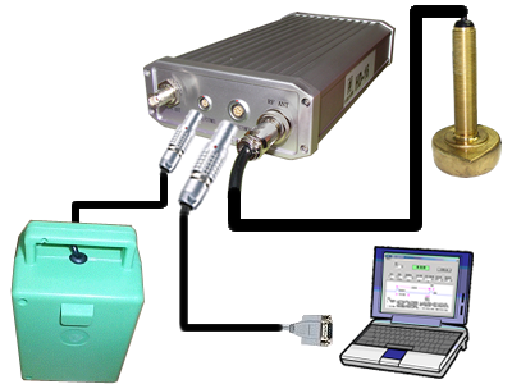

    回声测深仪由发射机、接收机、发射换能器、接收换能器、显示设备和电源部分组成。



    回声测深仪按照频率分为单频测深仪和双频测深仪。单频测深仪仅发射一个频率的超声波，以测量海面到海底表面之间的垂直距离，即水深。

    双频测深仪换能器垂直向水下发射高、低频声脉冲。通过高频和低频脉冲可获得淤泥厚度。
