案例6.1  THWMZT-1B型数控铣床装调维修实训系统

THWMZT-1B型数控铣床装调维修实训系统是专门为职业学校、职业教育培训机构研制的数控铣床装调维修技能实训考核设备。

THWMZT-1B型数控铣床装调维修实训系统实物图如图6.1所示。







一、THWMZT-1B 型数控铣床装调维修实训系统简介

与实际应用技术相结合，包含数控系统应用、PLC 控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，培训学生对数控机床装调的基本工具和量具的使用能力，强化学生对数控机床的安装、接线、调试、故障诊断与维修等综合能力。

二、 THWMZT-1B 型 数控铣床装调维修实训系统结构

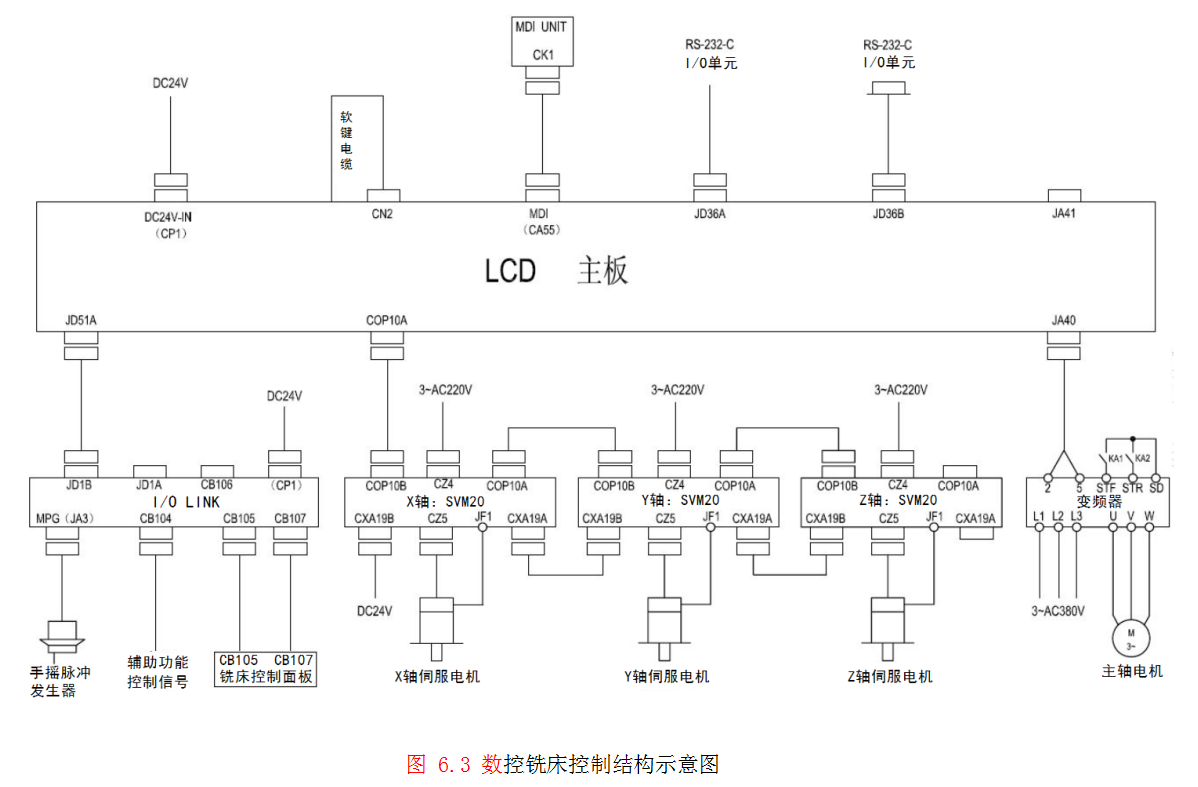

数控铣床控制系统结构如图6.3所示，系统由 X/Y/Z 轴 SVM20（伺服驱动器）、X/Y/Z 轴伺服电动机、变频器、主轴电动机、编码器、手摇脉冲发生器、输入信号、输出信号等组成。主轴采用变频调速系统，主轴电动机与主轴通过同步带连接。 进给驱动采用发那科配套的交流伺服系统，电动机功率是750W。

三、 THWMZT-1B型数控铣床装调维修实训系统变频器

变频器及变频器操作面板如图 6.7所示；

四、 THWMZT-1B 型数控铣床装调维修实训系统伺服驱动部分

本装置采用 FANUC 公司的伺服驱动系统，如图 6.9所示。

（一）伺服驱动系统具有如下特点：

（1）供电方式为三相 200V~240V 供电。

（2）智能电源管理模块，碰到故障或紧急情况时，急停链生效，断开伺服电源，确保系统安全可靠。

（3）控制信号及位置、速度等信号通过 FSSB 光缆总线传输，不易被干扰。

（4）电动机编码器为串行编码信号输出。

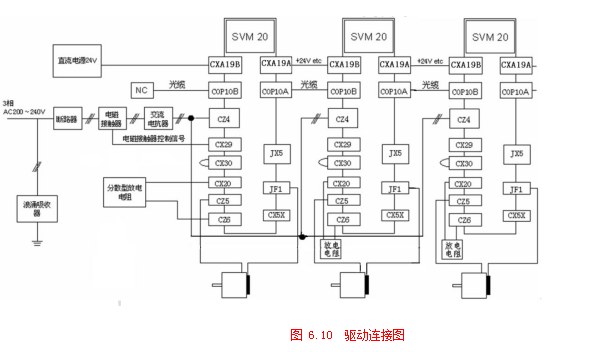

（5）驱动连接图，如图 6.10所示。
