电子产品装配的准备工艺
  • 1 理论知识
  • 2 视频

   在电子产品装配之前,要对各种导线、元器件进行预先加工处理,这样的准备工作,称为装配准备工艺。装配准备是顺利完成整机装配的重要保障,它通常包括“导线的加工”和“元器件的引脚成形”等工作。

绝缘导线的加工工艺


                                                            裁剪→剥头→清洁→捻头(对多股线)→浸锡
















  裁剪:导线应按照先长后短的顺序,用斜口钳或剪线机进行剪裁。长度应符合公差要求(见下表)。绝缘层不能损伤,否则会降低其绝缘性能。

  剥头:将绝缘导线的两端去掉一段绝缘层而露出芯线的过程称为剥头。长度一般根据电子产品组装的连接方式来确定。

  清洁:绝缘导线在空气中长时间放置,导线端头易被氧化,有些芯线上有油漆层。故在浸锡前应进行清洁处理,除去芯线表面的氧化层和油漆层,提高导线端头的可焊性。

  清洁的方法:用小刀或砂纸清除掉芯线上的氧化层和油漆,注意避免损伤芯线。

捻头(多股线):多股芯线经过清洁后,芯线易松散开,因此必须进行捻头处理,以防止浸锡后线端直径太粗。捻线角一般在30°~45°之间。

   剥头常用的方法有两种:

    刃截法和热截法。

    刃截法可使用工具斜口钳,剥的时候要注意力道,以免用力过猛使芯线损坏,夹紧并向外拉即可将绝缘层剥落,然后再进行捻头处理。热截法剥头可使用电烙铁作为工具,将电烙铁预热一段时间后,使用烙铁头进行剥头,同时转动导线,待四周绝缘层均被截断后,用手边转动边向外拉即可将绝缘层剥落,然后再进行捻头处理。

   浸锡:经过剥头和捻头的导线应及时浸锡,以防止氧化和再次散开,可使用电烙铁或锡锅上锡。注意:浸锡层与绝缘层之间有1mm~2mm间隙。


元器件引脚成形

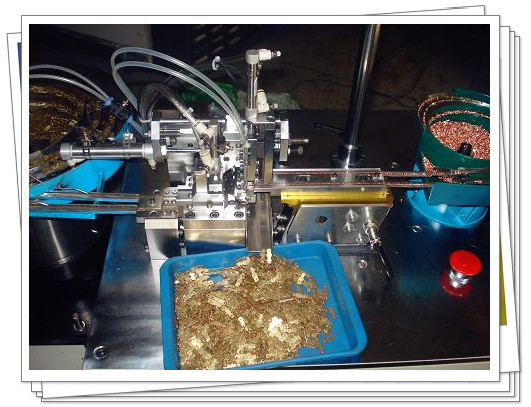

  元器件引脚成形主要针对小型元器件,如:电阻、电容、小功率二极管和三极管。成形的工具:镊子、尖嘴钳或专用成形工具(专门针对电阻、电容、三极管等)。成形的目的是:使元器件在印制电路板上的装配排列整齐,并便于安装和焊接,提高装配质量和效率,增强电子设备的防震性和可靠性。

  元器件成形的基本要求:所有元器件引脚均不得从根部弯曲,一般应留有1.5mm以上的间距,避免折断;弯折角度尽量不要弯成直角,圆弧半径应大于引脚直径的1-2倍;要尽量将有字符的元器件面置于容易观察的位置。

元器件成形的具体工艺要求

  第1个是成型跨距方面的要求,要求引脚之间的距离,等于印制电路板安装孔的中心距离,允许公差±0.5mm第2个是安装高度方面的要求,对于小功率元器件,紧贴板面即可;大功率元器件,要求将元器件引线适当部位弯成台阶;第3个是引线长度方面的要求,引线长度是指主体底部至引线端头的长度L。
