一、 绘制楼梯 （LT）

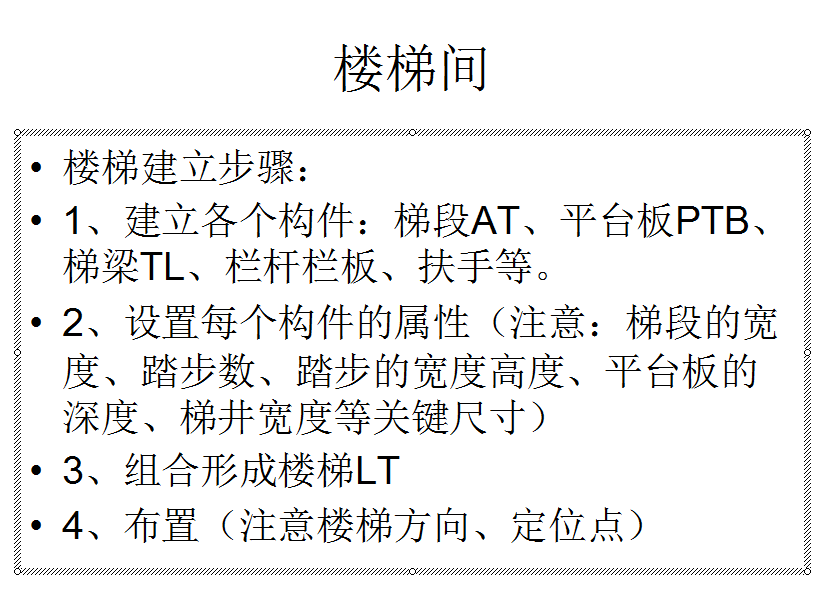

设置顺序：

1、先新建设置各构件：梯段、梯梁、平台板、栏杆、扶手等

2、然后组合到“楼梯”里，在新建“楼梯”属性里添加各构件

注：只有设置添加好各组成才能布置楼梯，鼠标跟随里会看见预览



重点：

1、楼梯新建，设置属性

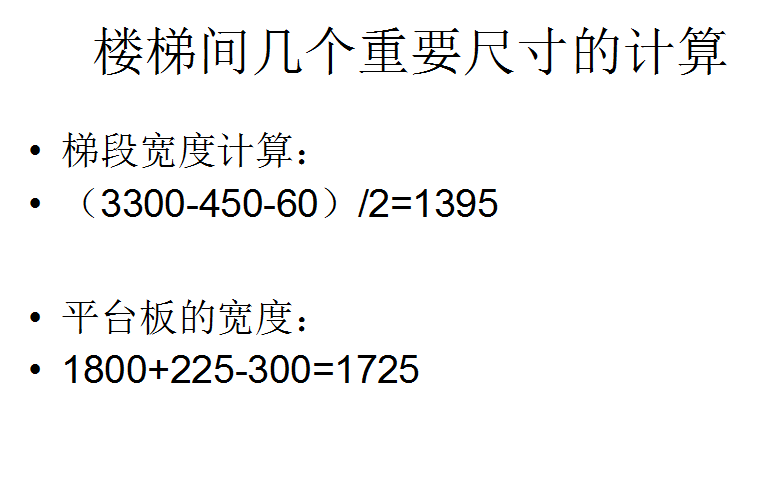

2、梯段的宽度确定：（楼梯间开间宽度-梯井宽度）/2

=(3300-225*2-60)/2=1395

3、插入点的位置确定

     顺时针，还是逆时针？

4、平台板的大小确定。（宽度1800）

5、底高度注意一下

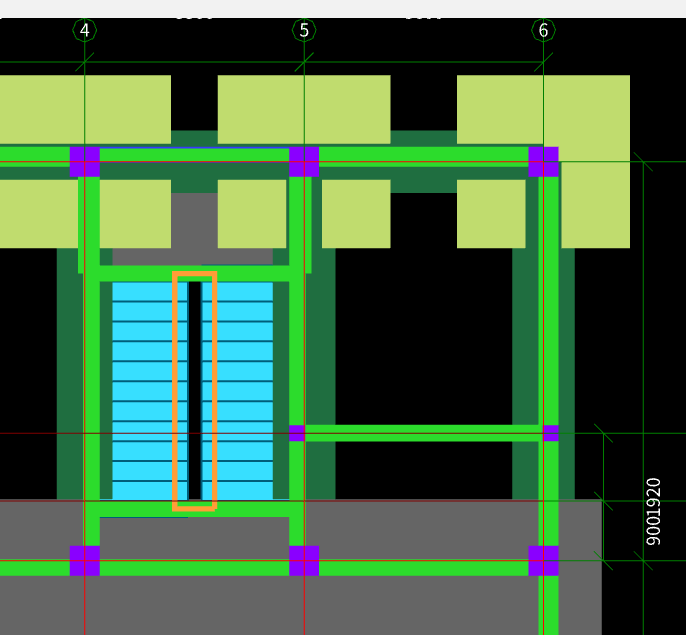

注：此处的梯井宽度算的是60mm

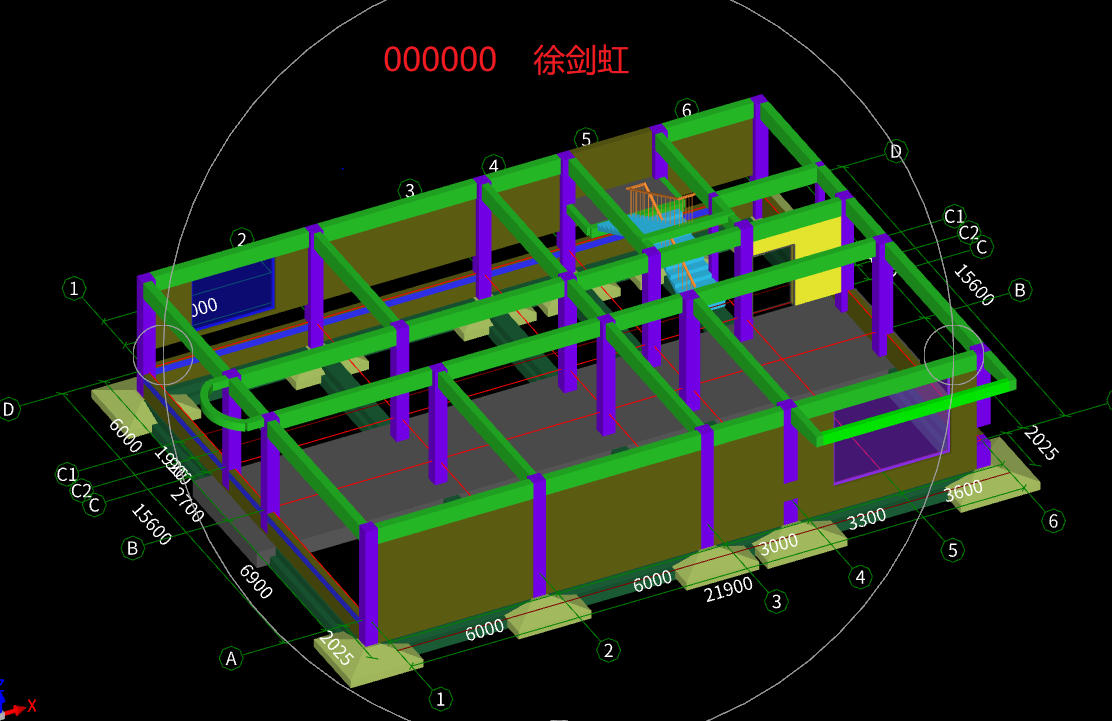

二、操作示范

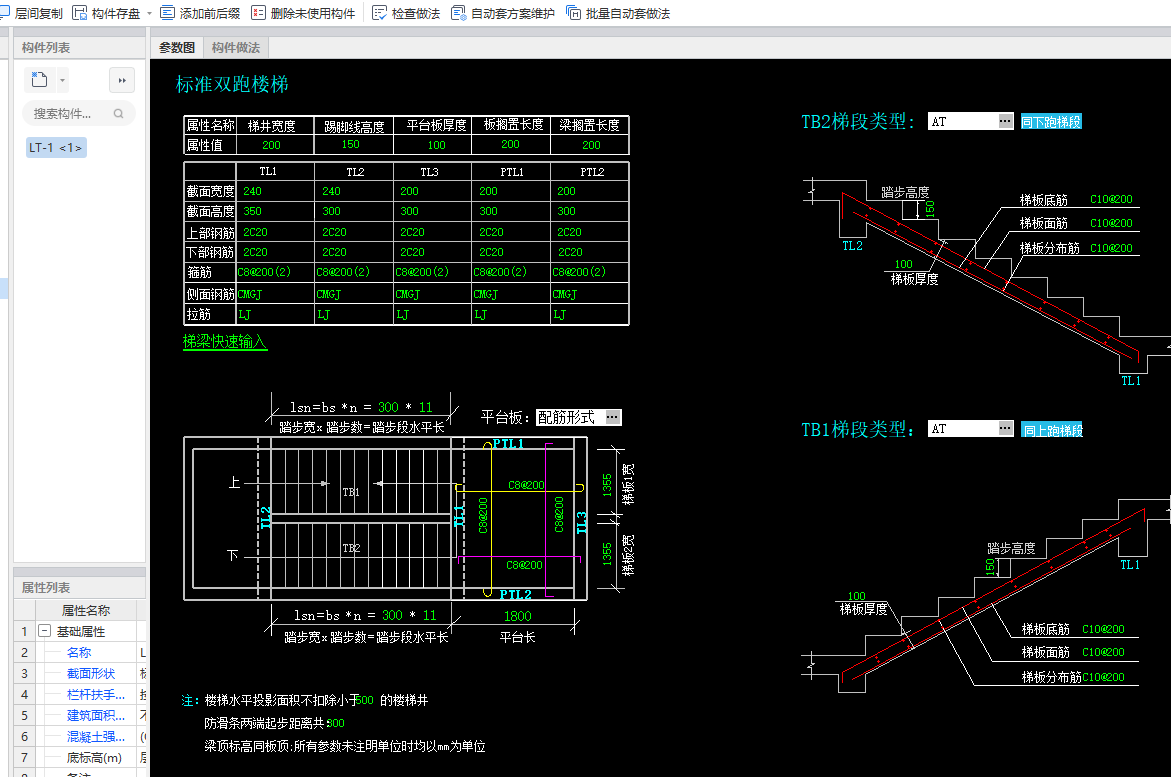

楼梯参数设置：

梯段的设置

扶手的设置
