案例：板钢筋工程计算（2011年土建造价员试题）

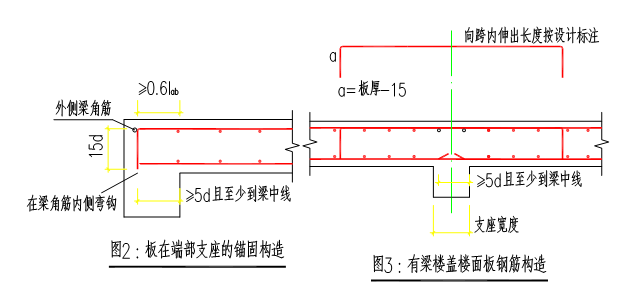

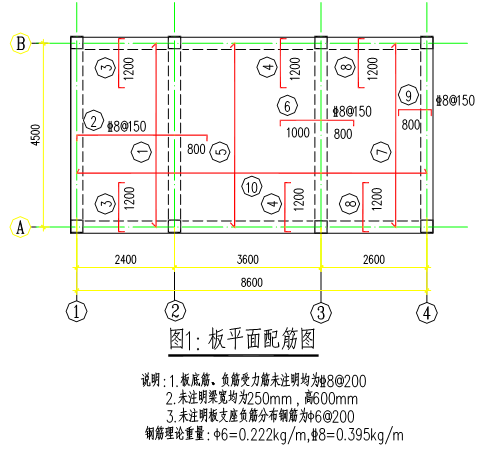

某现浇C25砼有梁板楼板平面配筋图（如图1所示），请根据《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》（国家建筑标准设计图集11G101-1）有关构造要求（如图2、图3所示），以及本题给定条件，计算该楼面板钢筋总用量，其中板厚100 mm，钢筋保护层厚度15mm，钢筋锚固长度lab=35d；板底部设置双向受力筋，板支座上部非贯通纵筋原位标注值为支座中线向跨内的伸出长度；板受力筋排列根数为=[（L-100mm）/设计间距]+1，其中L为梁间板净长；分布筋长度为轴线间距离，分布筋根数为布筋范围除以板筋间距。板筋计算根数时如有小数时，均为向上取整计算根数，（如4.1取5根）。钢筋长度计算保留三位小数；重量保留两位小数。温度筋、马凳筋等不计。
答案及解析：
钢筋编号 | 钢筋名称 | 规格 | 单根长度计算式 | 单根长度（米） | 根数 | 总长度（米） | 重量（kg） |
1号 | 底筋 | 8 | 长度：4.500 根数：（2400-125*2-100）/200+1=12根 | 4.500（0.5） | 12 （1） | 54.000 | |
2号 | 负筋受力筋 | 8 | 长度：2400-125+288+800 +85=3448mm 根数：（4500-125*2-100）/150+1=29根 | 3.448 （1） | 29 （1） | 99.992 | |
分布筋 | 6 | 长度：4500 根数：（2400 -250）/200=11根 根数：（ 800-125）/200=4根 | 4.500（0.5） | 15 （1） | 67.500 | ||
3号 | 端支座负筋 | 8 | 长度：1200-125+288+85 =1448mm 根数：[（2400-125*2-100）/200+1]*2=24根 | 1.448 （1） | 24 （1） | 34.752 | |
分布筋 | 6 | 用2号筋代替，不计
| 无（1） | ||||
4号 | 端支座负筋 | 8 | 长度：1200-125+288+85=1448mm 根数：[（3600-125*2-100）/200+1]*2=36根 | 1.448 （1） | 36 （1） | 52.128 | |
分布筋 | 6 | 长度：3600mm 根数：（1200-125）/200=6*2=12根 | 3.600（0.5） | 12 （1） | 43.200 | ||
5号 | 底筋 | 8 | 长度：4500mm 根数：（3600-125*2 -100）/200+1=18根 | 4.500（0.5） | 18 （1） | 81.000 | |
6号 | 中间支座负筋 | 8 | 长度：1000+800+（100-15）*2 =1970mm 根数：（4500-125*2 -100）/150+1=29根 | 1.970 （1） | 29 （1） | 57.130 | |
分布筋1 | 6 | 长度：4500 根数：(1000-125)/200=5根 根数：(800-125)/200=4根 | 4.500（0.5） | 9 （1） | 40.500 | ||
7号
| 底筋 | 8 | 长度：4500mm 根数：（2600 -125*2-100）/200+1=13根 | 4.500（0.5） | 13 （1） | 58.500 | |
8号
| 端支座负筋 | 8 | 长度：1200-125 +288+85=1448mm 根数：[（2600 -125*2 -100）/200+1] *2=26根 | 1.448 （1） | 26 （1） | 37.648 | |
分布筋 | 6 | 长度：2600mm 根数：【（1200-125）/200】*2=12根 | 2.600 （1） | 12 （1） | 31.200 | ||
9号
| 端支座负筋 | 8 | 长度：800-125 +288 +85=1048mm 根数：（4500-125*2 -100）/150+1=29根 | 1.048 （1） | 29 （1） | 30.392 | |
分布筋 | 6 | 长度：4500 根数：（800-125）/200=4根 | 4.500（0.5） | 4 （1） | 18.000 | ||
10号
| 底筋8 | 长度：2400+3600+2600=8600mm 根数：（4500-125*2 -100）/200+1=22根 | 8.600 （1） | 22 （1） | 189.200 | ||
小计 | 8 | 54.000+99.992+34.752+52.128+81.000+57.130+58.500+37.648+30.392+189.200 | 694.742（0.5） | 274.42（0.5） | |||
6 | 67.500+43.200+40.500+31.200+18.000 | 200.400（0.5） | 44.49（0.5） | ||||
合计 | 318.91 （0.5） |
计算过程：
1号筋： 8@200 底筋
长度：4500mmA-B轴线距离
根数：（2400 1-2轴线距离-125*2梁宽-100起步距离）/200+1=12根
2号筋 8@200 负筋受力筋
长度：2400 1-2轴线距离-125梁宽+0.6lab+15d端支座锚固长度+800延伸长度+100-15板厚弯钩=3448mm
根数：（4500A-B轴线距离-125*2梁宽-100起步距离）/150+1=29根
C 6@200 分布筋1
长度：4500 A-B轴线距离
根数：（2400 1-2轴线距离-250梁宽）/200=11根
C 6@200 分布筋2
长度：4500 A-B轴线距离
根数：（ 800延伸长度-125梁宽）/200=4根
3号筋 8@200 端支座负筋
长度：1200延伸长度-125梁宽+0.6lab+15d端支座锚固长度+100-15板厚弯钩=1448mm
根数：[（2400 1-2轴线距离-125*2梁宽-100起步距离）/200+1]*2=24根
C 6@200 分布筋
用2号筋代替，不计
4号筋 8@200 支座负筋
长度：1200延伸长度-125梁宽+0.6lab+15d端支座锚固长度+100-15板厚弯钩=1448mm
根数：[（3600 2-3轴线距离-125*2梁宽-100起步距离）/200+1]*2=36根
C 6@200 分布筋
长度：3600mm 2-3轴线距离
根数：（1200-125梁宽）/200*2=12根
5号筋 8@200 底筋
长度：4500mm A-B轴线距离
根数：（3600 2-3轴线距离-125*2梁宽-100起步距离）/200+1=18根
6号筋 8@150 支座负筋
长度：1000+800延伸长度+（100-15）*2板厚弯钩=1970mm
根数：（4500 A-B轴线距离-125*2梁宽-100起步距离）/150+1=29根
C 6@200 分布筋1
长度：4500 A-B轴线距离
根数：(1000-125梁宽)/200=5根
C 6@200 分布筋2
长度：4500 A-B轴线距离
根数：(800-125梁宽)/200=4根
7号筋 8@200 底筋
长度：4500mm A-B轴线距离
根数：（2600 3-4轴线距离-125*2梁宽-100起步距离）/200+1=13根
8号筋 8@200 支座负筋
长度：1200延伸长度+-125梁宽+0.6lab+15d端支座锚固长度+100-15板厚弯钩=1448mm
根数：[（2600 3-4轴线距离-125*2梁宽-100起步距离）/200+1] *2=26根
C 6@200 分布筋
长度：2600mm 3-4轴线距离-m
根数：【（1200-125）/200】*2=12根
9号筋 8@150 支座负筋
长度：800延伸长度-125梁宽+0.6lab+15d +端支座锚固长度+100-15板厚弯钩=1048mm
根数：（4500 A-B轴线距离-125*2梁宽-100起步距离）/150+1=29根
C 6@200 分布筋
长度：4500 A-B轴线距离mm
根数：（800-125梁宽）/200=4根
10号筋 8@200 底筋
长度：2400+3600+2600=8600mm 1-4轴线距离
根数：（4500 A-B轴线距离-125*2梁宽-100起步距离）/200+1=22根
