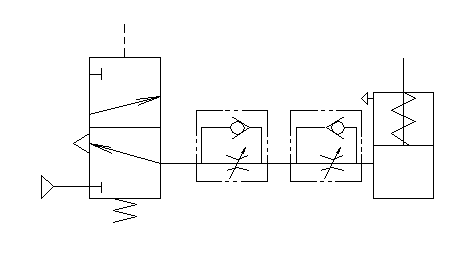

单作用气缸速度控制回路

两个单向节流阀反向安装。

进气时，则气缸上升，右侧的单向阀打开。

排气时，则气缸下降，左侧的单向阀打开。

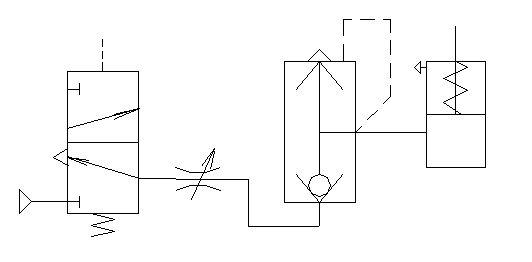

气缸上升时，由节流阀调速；

气缸下降时，由快速排气阀排气。

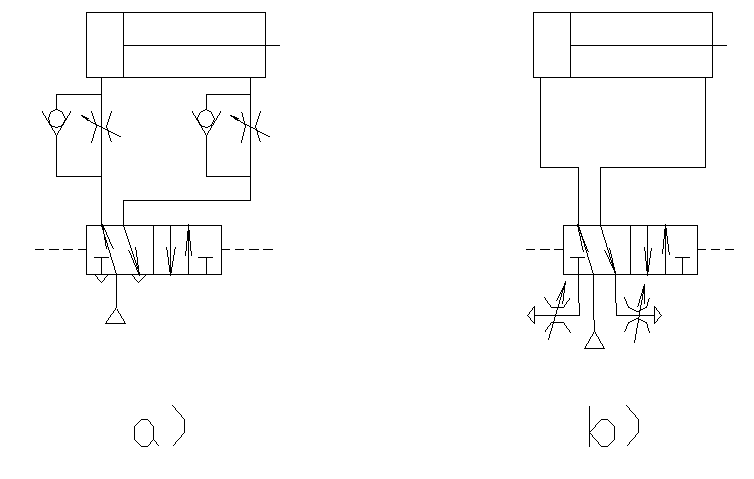

双作用气缸速度控制回路

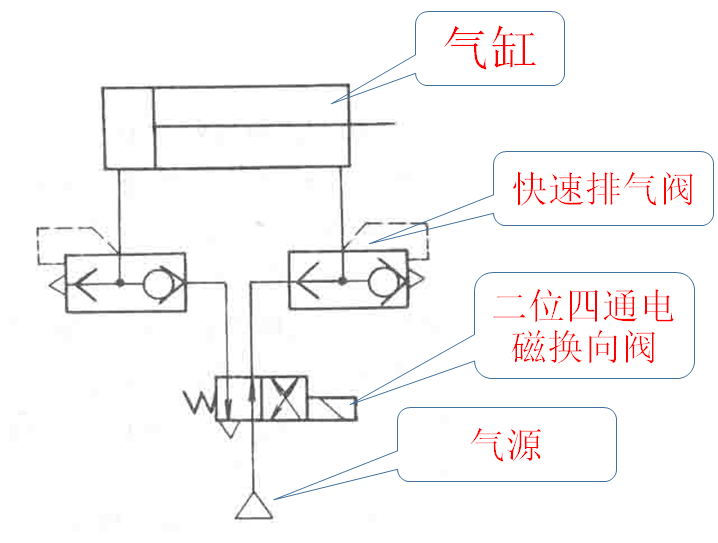

快速往复运动回路

气缸排气通过快速排气阀排气，使得气缸得以快速往复。

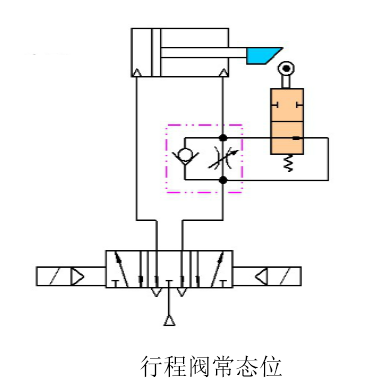

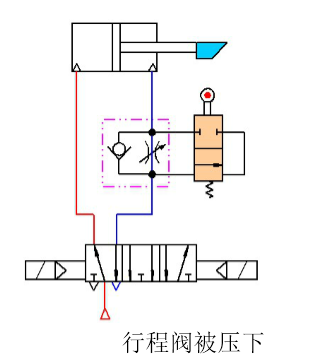

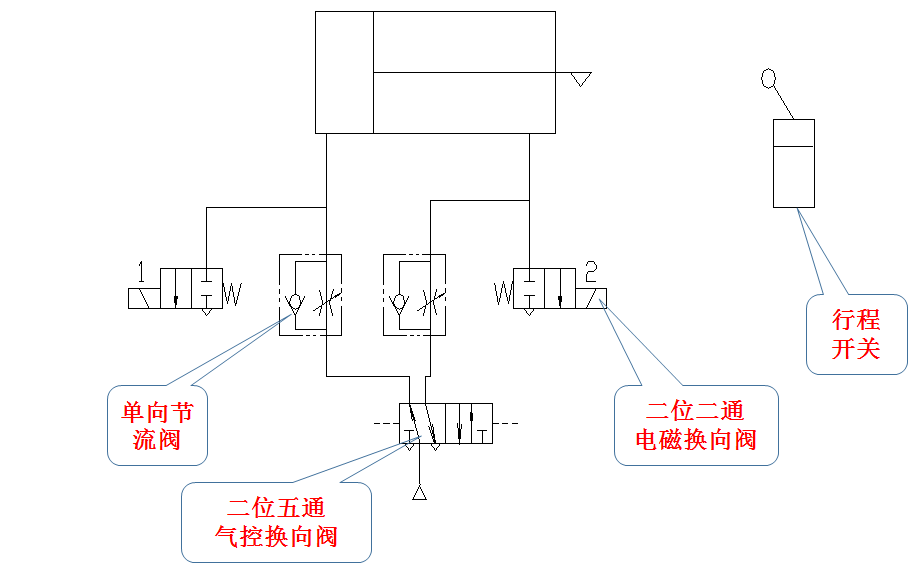

速度换接回路

缓冲回路

功能: 可降低或避免气缸行程末端活塞与缸体的撞击。

场合: 在行程长、速度快、惯性大的场合，除采用缓冲气缸外，一般还采用缓冲回路。

思考题

设计回路（根据给出的要求）

设计题1  单作用气缸的慢速伸出，快速排气

设计题2  双作用气缸的慢速伸出，慢速返回
