一、顺序动作回路

功用：使多缸液压系统的各个液压缸严格按规定的顺序动作。

按照控制方式的不同分为：

1.行程控制的顺序动作回路：行程阀或行程开关。

2.压力控制的顺序动作回路：顺序阀。

行程控制的顺序动作回路-行程阀控制

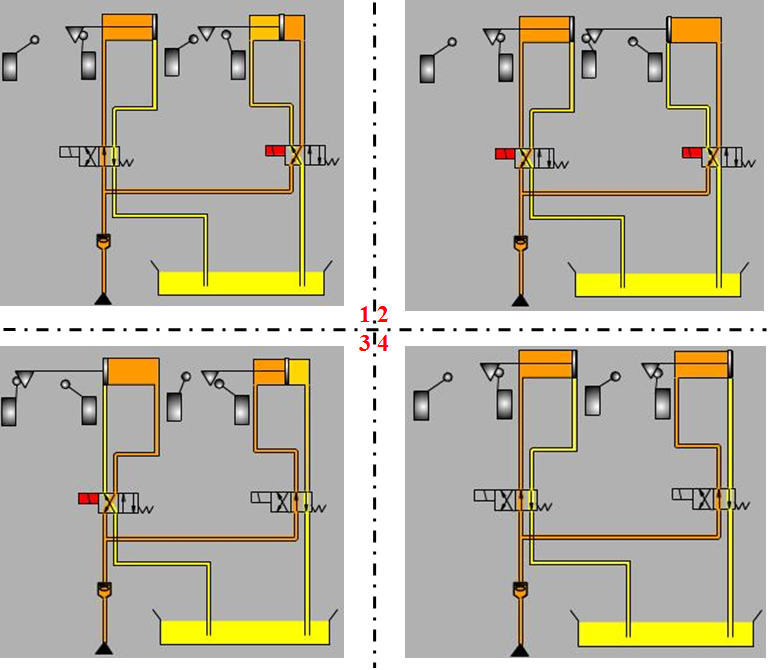

行程控制的顺序动作回路-行程开关控制

E得电-动作①；

S1控制F得电-动作②；

S2控制E失电-动作③；

S3控制F失电-动作④ ；

S4控制泵卸荷或其他动作。

回路的优点：控制灵活方便，可靠程度主要取决于电器元件的质量。

压力控制的顺序动作回路–顺序阀

当三位四通电磁换向阀左位接入回路且顺序阀D的调定压力大于液压缸A的最大前进工作压力时，压力油先进入A缸左腔，实现动作①；

当A缸行至终点后，压力上升，压力油打开顺序阀D进入液压缸B的左腔，实现动作②；

同样地，当主换向阀右位接入回路且顺序阀C的调定压力大于液压缸B的最大返回工作压力时，两液压缸③和4动作。

回路动作的可靠性取决于顺序阀的性能及其压力调整值，即它的调整压力应比前一个动作的压力高出0.8--1.0MPa.否则顺序阀容易在系统压力脉动中造成误动作。

回路适用于液压缸数目不多、负载变化不大的场合.

优点是动作灵敏，安装连接较方便；缺点是可靠性不高，位置精度低。
