1.概述

液压控制阀结构形式不同、功能不同，但具有共性：

结构上，都有阀体、阀芯和驱动阀芯运动的部件等组成；

工作原理上，所有阀的阀口大小，阀进出油口的压差以及通过阀的流量之间的关系都符合孔口流量公式，只是各种阀控制的参数不同而已。压力阀控制压力，流量阀控制流量等。

液压控制阀的分类

按用途分类

方向控制阀（如单向阀、换向阀）

压力控制阀（如溢流阀、减压阀、顺序阀）

流量控制阀（如节流阀、调速阀）

还可根据需要互相组合成为组合阀，如单向顺序阀、单向节流阀等，结构紧凑、连接简单，效率高。

按操纵方式分类

人力操纵阀、机械操纵阀、电动操纵阀

按连接方式分类

管式连接（螺纹式、法兰式连接）、 板式或叠加式连接（板式、集成块式）、 插装式连接（螺纹式、法兰式插装）

液压传动系统对液压控制元件的基本要求

动作灵敏、使用可靠，工作时冲击和振动要小，使用寿命长。

油液经过液压阀时压力损失要小，密封性能好，内泄漏小，无外泄漏。

结构简单紧凑，安装、维护、调整方便，通用性好。

2.方向控制阀

作用：

控制液压系统中油液流动的方向或液流的通与断。

分类：

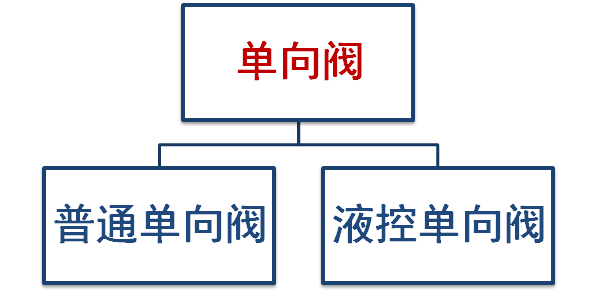

单向阀

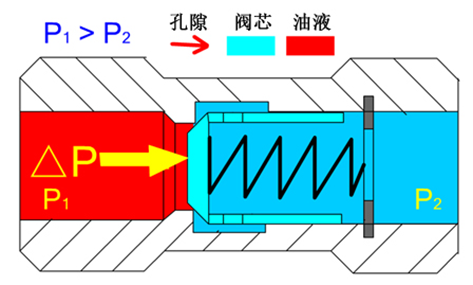

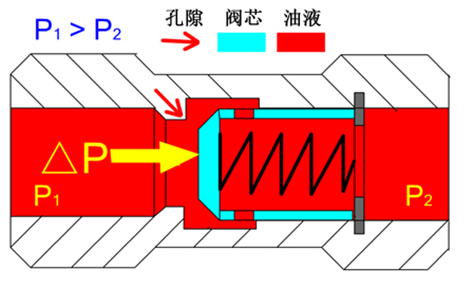

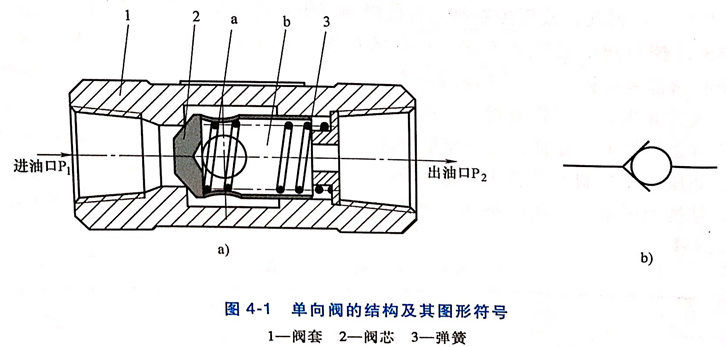

普通单向阀：控制油液的单向流动。



弹簧作用：克服阀芯的摩擦阻力和惯性力，使单向阀工作灵敏可靠。

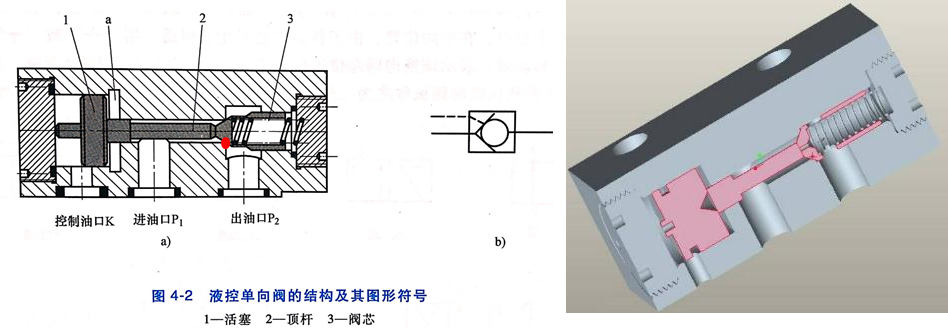

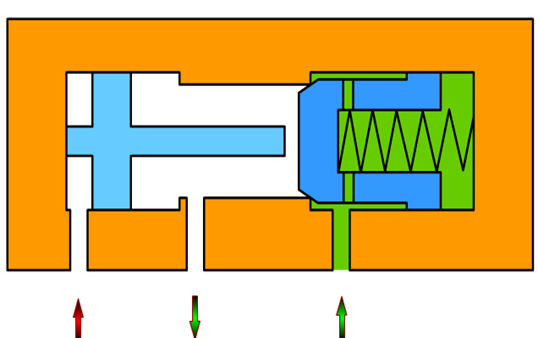

液控单向阀



注意：控制油口K处的压力不应低于主油路压力的30%—50%。

换向阀

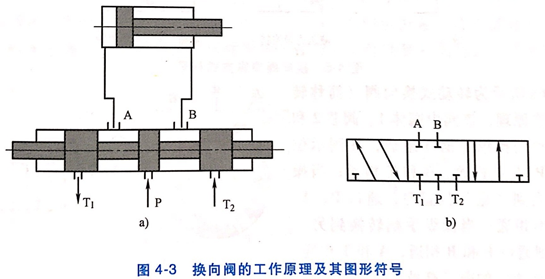

（一）工作原理

利用阀芯和阀体的相对运动,使油路接通、关断或变换油流的方向，从而实现液压执行元件及其驱动机构的启动、停止或变换运动方向。

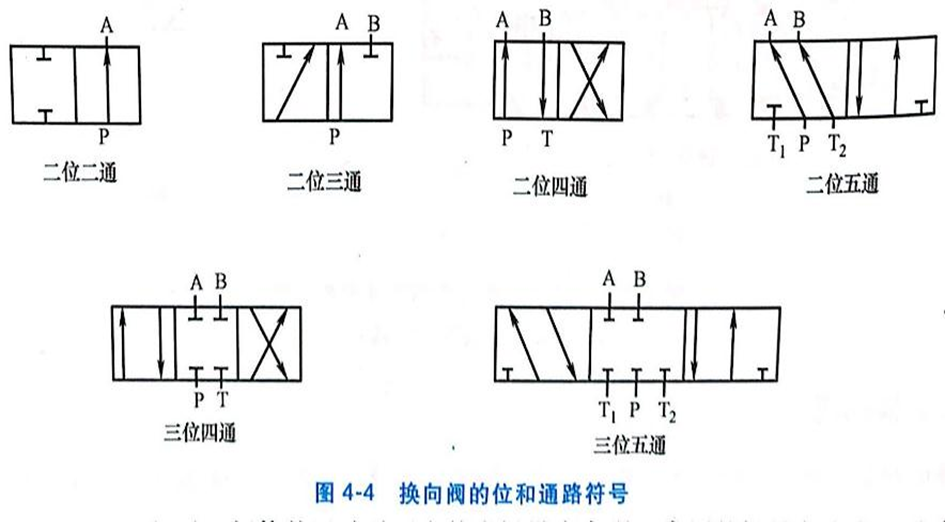

换向阀的换向功能主要由阀的工作位置数和由它所控制的通路数所决定。这也是阀的命名方式。

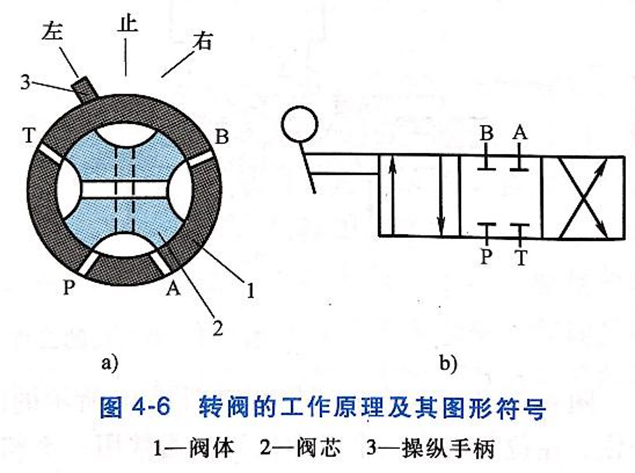

换向阀按照阀芯相对阀体的运动方式分为滑阀和转阀。

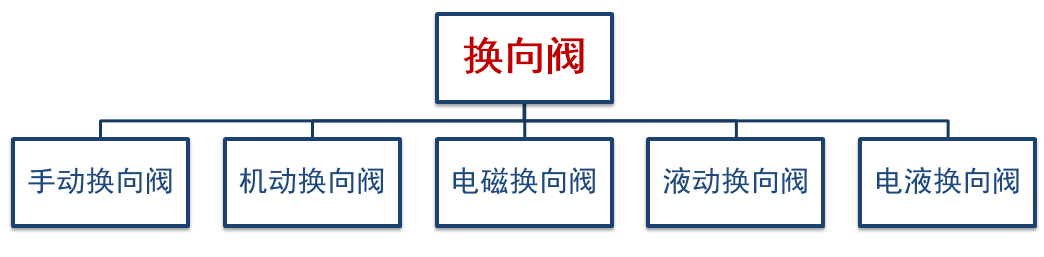

（二）滑阀式换向阀的结构

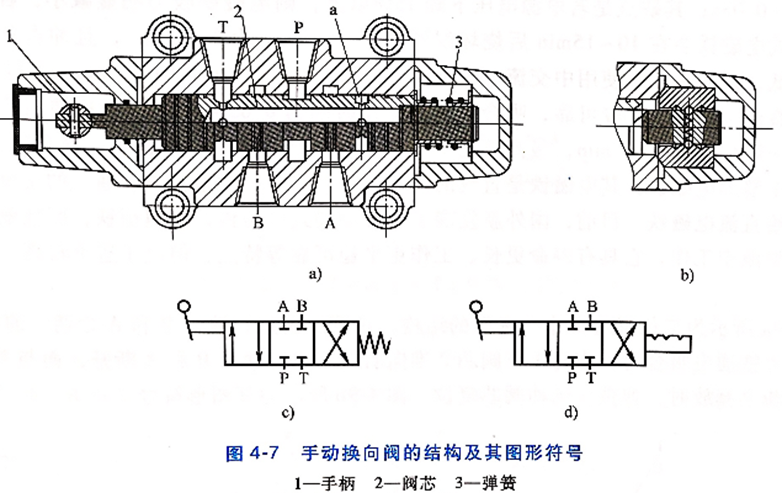

手动换向阀

利用手动杠杆来改变阀芯位置实现换向。

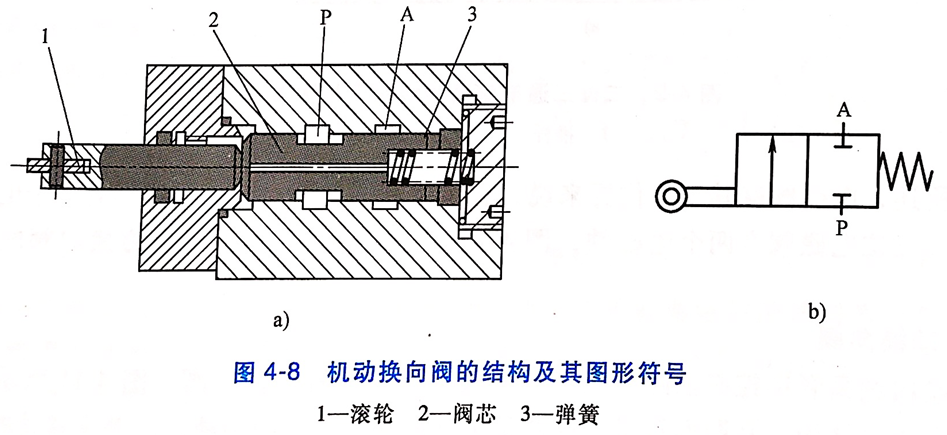

机动换向阀(行程阀)

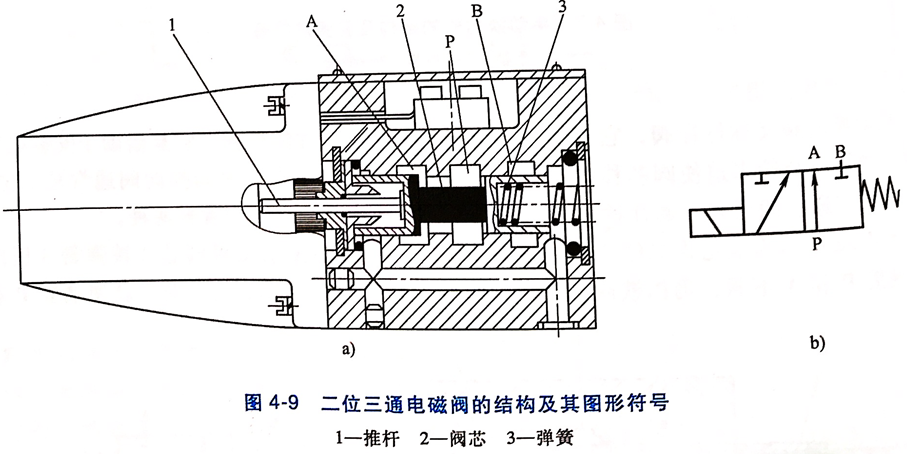

电磁换向阀

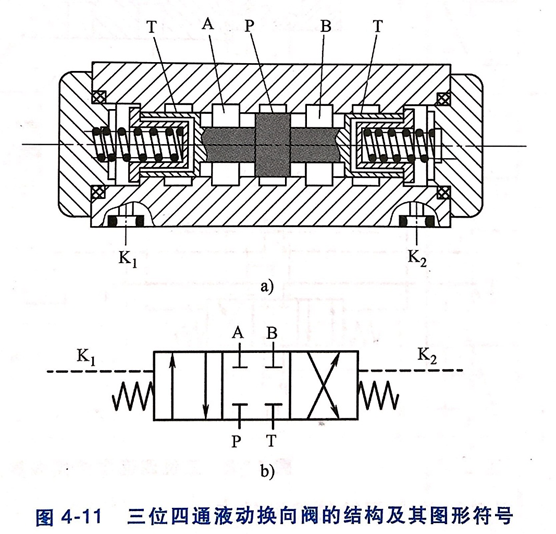

液动换向阀

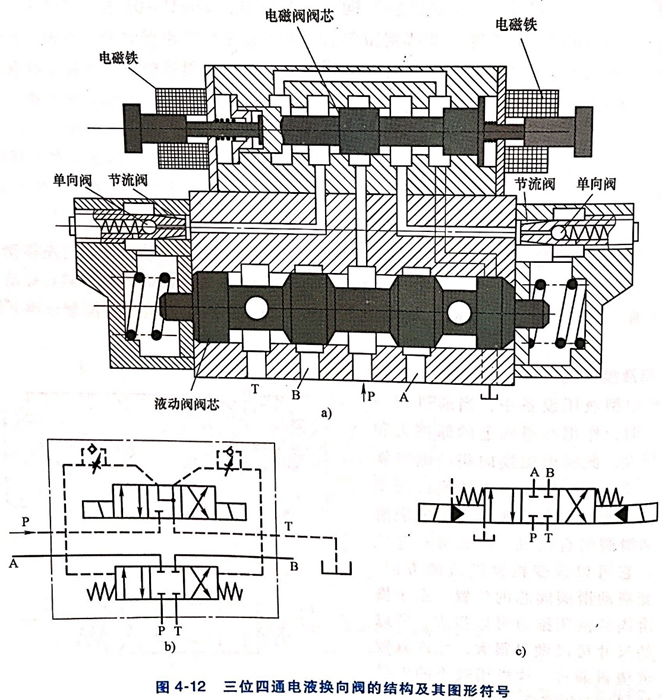

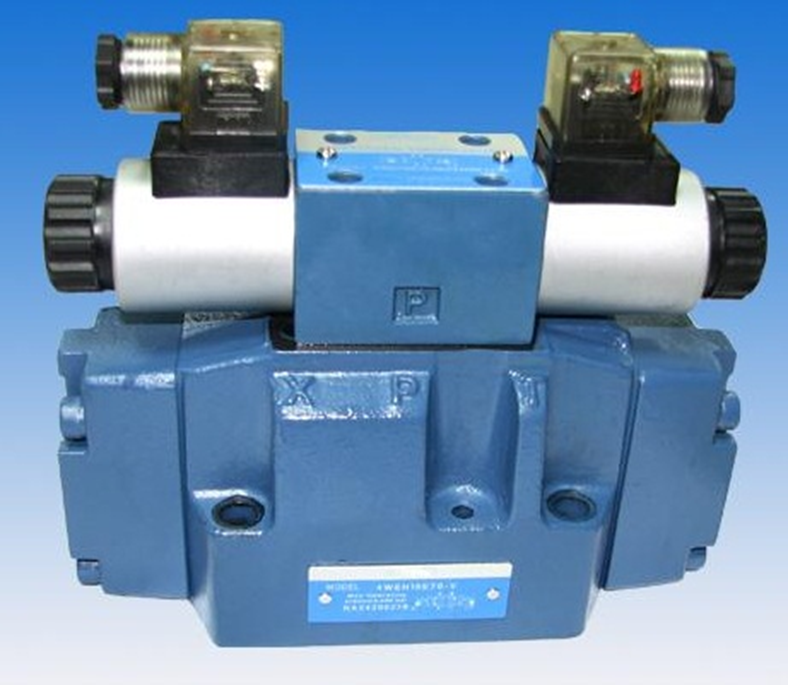

电液换向阀

大、中型液压设备中，当通过阀的流量较大时，作用在滑阀上的摩擦力和液动力较大，此时电磁换向阀的电磁铁推力不够，需要用电液换向阀来代替电磁换向阀。

1.电磁阀是先导阀，液动阀是主阀，均为滑阀结构。

2.电磁阀起先导作用，它可以改变控制液流的方向，从而改变液动阀阀芯的位置。

3.弹簧对中的电液阀，为保证液动阀（主阀）顺利回中位，先导阀电磁阀的中位必须是A、B口与T口相通。
