液压泵概述

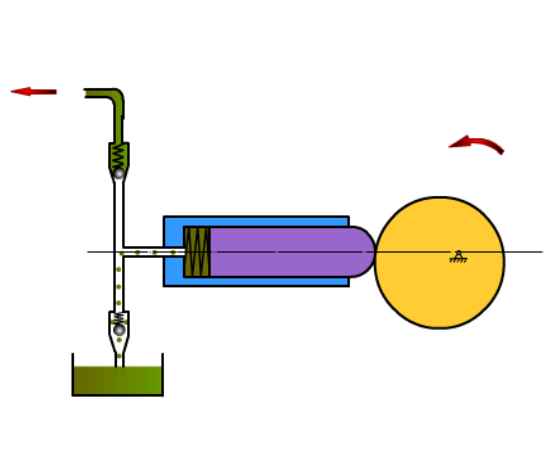

单柱柱塞泵

 容积变化

 吸油腔

 压油腔

 动力元件

 配流装置

1、当偏心轮逆时针方向旋转时，将推动柱塞沿水平方向运动。

2、当柱塞向左滑动时，柱塞与泵体包围的封闭空间被压缩，封闭空间内的油液被压入油管，打开上部的单向阀，为液压系统供油；下部的单向阀则被关闭。

3、当柱塞向右滑动时，柱塞与泵体形成的封闭空间将变大，封闭空间产生局部真空。同时，在大气压力的作用下，下部的单向阀打开，油箱中油液被压入封闭空间。而上部的单向阀处于关闭状态，是因为液压系统的压力大于或等于大气压的。

4、偏心轮不断旋转，柱塞不断往复，封闭空间不断变化，完成了吸油和压油；封闭空间被称为变化的容积，因此，液压泵也被称为容积泵。

液压泵正常工作具备的三个基本条件

具有周期性变化的容积

具有配流装置

排出液体的压力大于等于大气压

液压泵的主要性能参数

压力

工作压力p、额定压力pn（连续运转的最高压力）。

排量和流量

排量V:液压泵每转一周，由其密封容腔几何尺寸变化计算而得的排出液体的体积,单位(/r)或 (ml/r) 。

理论流量qt:不考虑液压泵流量泄漏，单位时间内排出的液体体积等于排量和转速的乘积。

qt:液压泵理论排量（/s）；

V:液压泵的排量（/r）；

n:主轴转速（r/s）；

实际流量q：

额定流量qn：液压泵在正常工作条件下，按试验标准规定必须保证的流量。

泵的能量转换关系、功率与效率

能量损失

容积损失：由于泵和马达本身的泄漏所引起的能量损失，即流量的损失。

机械损失：由于泵和马达机械副之间的摩擦所引起的能量损失，即转矩的损失。

容积效率: 液压泵实际流量



机械效率:

液压泵实际输入转矩T大于理论需要的转矩Tt。



总效率: 输出，输入

液压泵的分类

按压力（低压、中压、中高压、高压、超高压）

按排量（定量、变量）

按流动方向（单向、双向）

按结构（齿轮泵、叶片泵、柱塞泵）

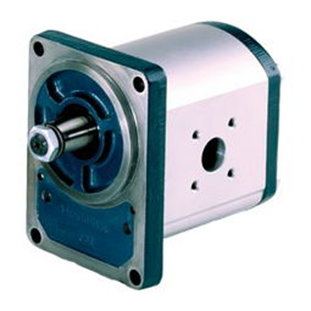

齿轮泵

齿轮泵是液压系统中广泛采用的一种液压泵，它一般做成定量泵，按结构不同，齿轮泵分为外啮合齿轮泵和内啮合齿轮泵，而以外啮合齿轮泵用于最广。

外啮合齿轮泵（渐开线）

内啮合齿轮泵（摆线、渐开线）

优点：

结构较简单

体积较小

价格较便宜

对油的清洁度要求不严

缺点：

泵轴受不平衡力

磨损严重

泄漏较大

外啮合齿轮泵的结构特点

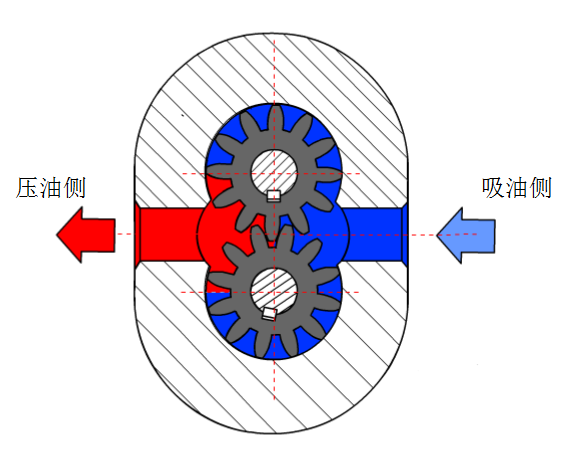

此为外啮合齿轮泵。

它由装于泵体内的一对齿数相同齿轮及两侧的端盖所组成，泵体、端盖和各个齿槽形成了许多封闭容积腔。

当上部齿轮逆时针旋转时，右侧部分的封闭容积逐渐变大，形成真空，完成吸油过程。

吸入的油液充满齿槽，跟随齿轮的旋转被带入左侧的压油区，齿轮的轮齿不断进入啮合，导致左侧的封闭容积逐渐变小，油液受到挤压，被挤出封闭容积进入压油口，也就进入了液压系统中。

在齿轮泵的工作过程中，只要两个齿轮的旋转方向不变，其吸油腔和压油腔的位置是不变的，齿轮啮合区分隔了高压的压油腔和低压的吸油腔，因此，齿轮泵中不需要设置配流装置。

困油

齿轮啮合的重合度大于1，齿轮运动平稳

一小段时间的时候，出现封闭空间

封闭空间减少，油液挤压，压力上升；

封闭空间变大，造成局部真空，产生气穴

齿轮泵产生噪声

*齿轮泵的两侧端盖上开设卸荷槽，卸荷槽不对称，偏向吸油区

径向力不平衡

吸油区压力小

压油区压力大

造成两侧径向压力不平衡

* 减小压油口或增大吸油口

 适当增大齿轮齿顶与泵体之间的径向间隙

泄漏

齿轮端面和端盖之间（75%~80%）

齿轮外圆与泵体内孔之间

两个齿轮的啮合处

*齿轮端面间隙自动补偿，采用浮动轴套

思考题

液压泵属于什么元件？它可以实现什么能量的转换？

液压泵按结构分为几种？

外啮合齿轮泵在结构上有何特点？
