本节学习点

同学，你好！根据上一讲的任务分析，负压病房排风机和送风机控制线路，可以采用按钮-接触器控制的顺序起动控制电路。如图所示，今天我们按照电路的原理图，配齐所需元器件，并进行必要的检测。我们知道所需的器件有低压断路器、熔断器、交流接触器、热继电器、开关等。

一、主要内容

  检查电气元件，是学习电动机控制线路从电气原理图到电动机实际控制运行的关键。

      二、学习关键点——检查所有电气元件

（1）外观检查。外壳是否完整，有无碎裂；各接线端子及紧固件是否齐全，有无生锈等现象。

（2）触点检查。触点有无熔焊、粘连、变形、严重氧化锈蚀等现象；触点的动作是否灵活；触点的开距是否符合标准；接触压力弹簧是否有效。

（3）电磁机构和传动部件检查。动作否是灵活；有无衔铁卡阻、吸合位置不正常等现象；衔铁压力弹簧是否有效等。

（4）电磁线圈检查。用万用表或电桥检查所有电磁线圈是否完好，并记录它们的直流电阻，以备检查线路和排除故障时作为参考。

（5）其他功能元件的检查。主要检查时间继电器的延时动作、延时范围及整定机构的作用；检查热继电器的热元件和触点的动作情况。

（6）核对各元器件的规格与图纸要求是否一致。

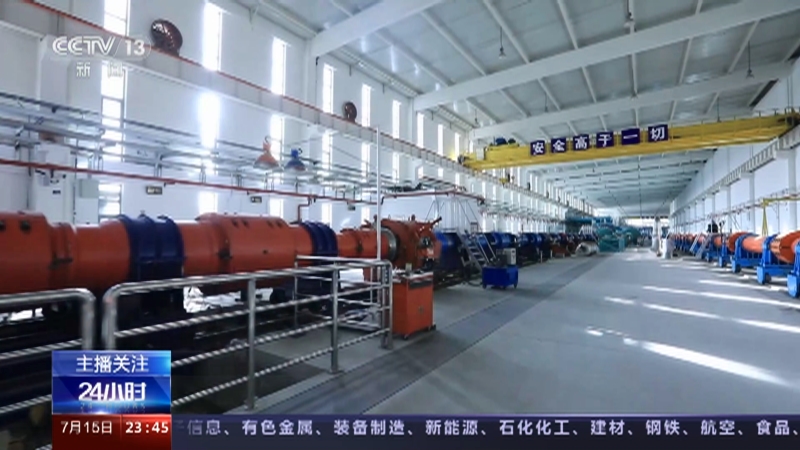

加快构建智能制造发展生态，打造智能制造"升级版"。主要内容包括：构建高效能创新体系，加强关键核心技术研发，引领智能制造演进升级。我们的责任是维护国之重器：国之重器JF-22超高速风洞-科技强国的远大抱负，装备制造业是国之重器，是实体经济的重要组成部分。
