同学，你好！今天我们一起学习立式钻床点动控制电路的设计方案。那么控制电路中你知道常见的电气控制系统图有哪些吗？

一、主要内容

1.点动的含义：按下按钮时电动机工作，松开按钮时，电动机停止工作。

2点动起停的控制原理：按下点动按钮，交流接触器KM线圈得电，KM主触点闭合，电动机旋转；松开点动按钮，交流接触器KM线圈失电，KM主触点复位，电动机停车。

二、学习关键点——点动的含义及点动电气原理图分析

1.点动的含义

释义：按下按钮时电动机工作，松开按钮时，电动机停止工作。

应用：主要用于小型起吊设备的电动机控制，电动葫芦的操作，机床刀架横梁立柱的快速移动，机床的调整对刀等。

2点动起停的控制原理

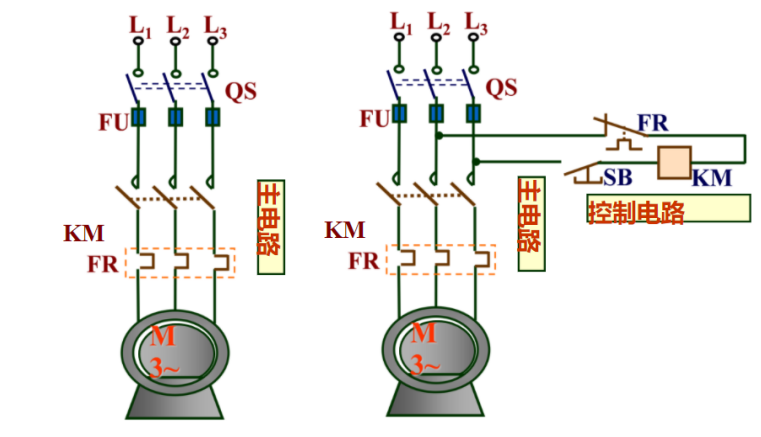

主电路：开关、熔断器、接触器的主触点、热继电器的热元件。与被控制电动机相串联。

控制电路：按钮、接触器线圈、热继电器常闭触点。接在两相之间，控制电路中的电流较小。

起动控制过程：按下按钮SB，接触器KM线圈得电，主触点闭合，电动机运转。

停止控制过程：松开按钮SB，接触器KM线圈失电，主触点打开，电动机停转。

3.电气原理图设计原则

（1）为了读图和设计线路的方便，控制线路常根据其作用原理画出，把控制电路和主电路分开。

（2）在电气原理图中，各种电器都用统一的符号来代表。同一电器的各部件是分散的。为了识别起见，它们用统一的符号表示。

（3）在原理图中，规定所有电器触点均表示在起始情况下的位置，即在没有通电或没有发生机械动作时的位置。

（4）在起始情况下，如果触点是断开的，则称为常开触点，又称为动合触点；如果触点是闭合的，则称为常闭触点，又称为动断触点。

一、工作原理

二、设计电气图
