教学设计

授课题目

第九章 零件图

9.3 零件视图的选择

9.4 零件的技术要求（表面粗糙度）

内容简介

从本节课开始，我们将围绕零件图的四项内容展开深入的学习。

零件图的首项内容就是“一组图形”，这一组图形如何能够清晰简练地表达零件的形状，视图的选择至关重要。而技术要求则是为保证零件的质量对加工过程提出的要求，如表面粗糙度、尺寸的加工误差、形状的加工误差控制等等。本次课程两项内容：零件视图选择、零件技术要求中表面粗糙度的要求。

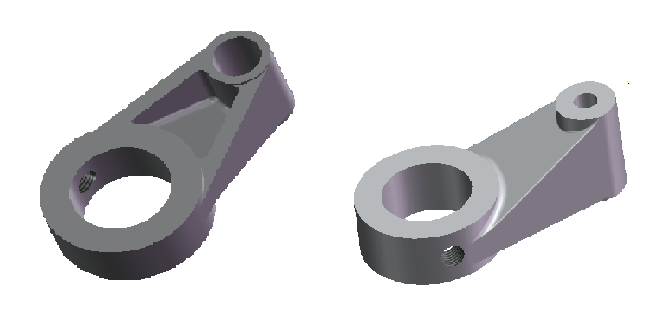

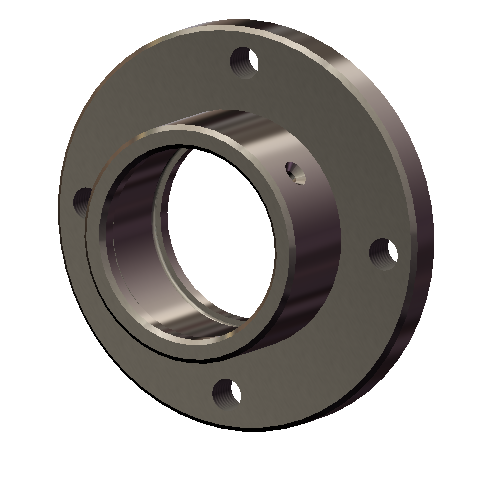

（1）视图选择：①视图选择的原则；②四类典型零件的视图选择；课堂讲授。

（2）表面粗糙度：简单地理解，就是零件表面的光滑程度，自学完成。

①表面粗糙度符号和代号：种类、画法、含义；

②表面粗糙度标注的规定：标注位置、方向、简化等。

知识点链接

承前：机件的各种表达方法

启后：零件图的画图和读图

教学流程

一、课前，活动主体：学生

1.通过教学平台的预习微视频（或阅读教材、上网搜集资料）完成“表面粗糙度”的自学；

2.提交自测题。

二、课堂，活动主体：师生互动

1.快速回顾“零件图的四项内容、零件的工艺要求”；

2.启发、讨论、观看视频、实训，等等手段相结合，讲授视图选择的原则及四类典型零件的视图选择方法；

3.检测自学效果：通过读、画方式，练习粗糙度标注；

4.课堂小结精炼重点难点。

三、课后，活动主体：学生

1.阅读教学平台“课堂凝练及作业指导”，完成习题，变理论为能力；

2.观看复习微视频加以巩固（有必要时）。

教学目标

1.初步具备视图选择的能力

2.熟练掌握粗糙度标注的方法

重点

1.视图选择

2.粗糙度标注的方法

难点

视图选择
