能力模块——组合体画图
  • 1 导学
  • 2 预习微视频
  • 3 视频-课堂教学
  • 4 预习自测
  • 5 立体动画
  • 6 拓展练习

混合教学导学设计

授课题目

6.1组合体构形

6.2 组合体三视图的画法    (P89-96)

内容简介

第四章掌握了基本体的表达(完整的、被截切的、相交的),在此基础上,引入了组合体——由基本体组合(或叠加、或挖切)而成的模型。之所以称之为模型,是因为它不能用于实际生产中,但形状已非常接近零件,距零件的表达更近一步。通过这一章学习,我们将获得三项能力:画图、读图、尺寸标注,此乃学习制图的核心所在。于此同时,空间想象力会有很大提升。

本次课涉及两个知识点:相邻表面的位置关系、画三视图的步骤

①相邻表面的位置关系

基本体叠加时,表面间存在三种关系:共面、相交、相切,重点研究三种关系在三视图中的表达方法;

②画三视图:画图是由空间到平面(即三维到二维)的转化,重点在于画图步骤和画图规范,是保证绘图正确的基础。按正确步骤画图过程中要处理好相邻表面的位置关系。

第四章的截交线和相贯线在组合体中会不断出现,同学们要逐渐熟练。

重点

  1. 1.组合体相邻表面的相对位置关系

  2. 2.组合体三视图的画图步骤

难点

  1. 1.  共柱面的表达

  2. 2.  相切的表达

任务单

知识目

1.了解构形方法

2.掌握共面、相交、相切三种位置关系的表达

3.掌握三视图基本作图步骤和作图规范。

能力目标

1.空间想象力强化训练;

2.工程表达能力的基本训练。

素质目标

1.培养细心、严谨、规范的工作作风

2.工程素质启蒙

知识点链接

承前:截交线、相贯线

启后:画零件图

教学流程

一、课前,活动主体:学生

1.本次课以自学为主,通过教学平台的预习微视频完成;

2.提交自测题。

二、课堂,活动主体:师生互动

1.快速回答“截交线、相贯线”相关的复习问题记入平时成绩;

2.检测预习效果:针对“相邻表面的位置关系、画图步骤”进行测试,学生针对预习难点主动提问,以便有针对性地展开课堂教学;

3.就自学中的难点进行讨论;

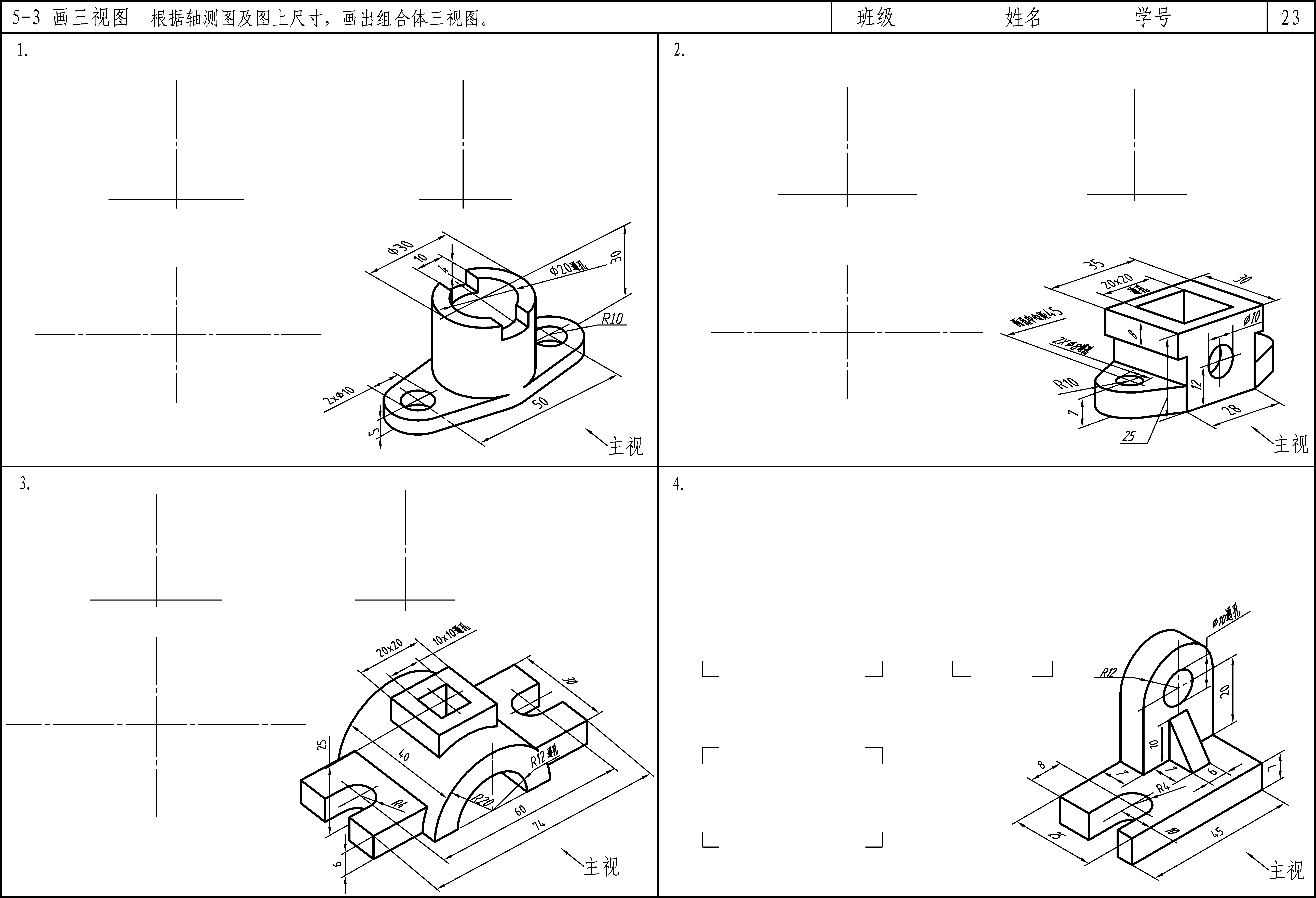

4.实战练习:习题集P30第6题、P32第1题,对教学重点的掌握进行检测;

5.课堂小结精炼重点难点。

三、课后,活动主体:学生

1.阅读教学平台“课堂凝练及作业指导”,完成习题,变理论为能力;

  1. 2.观看复习微视频加以巩固(有必要时)。
