常见的技术图样
  • 1 知识点

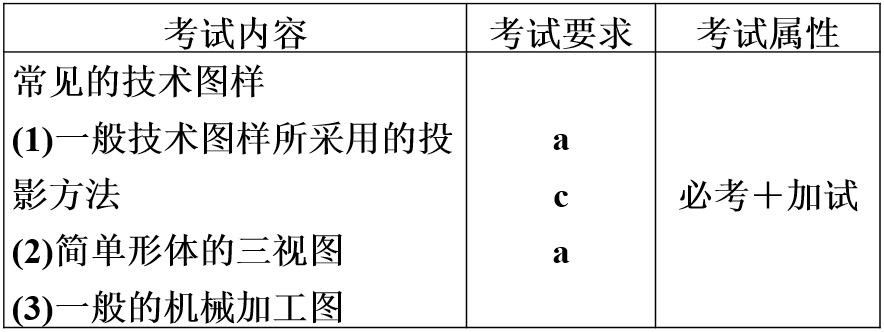

  • 2 考点

1、掌握一般技术图样所采用的投影方法。

2、能绘制简单的三视图并学会标注简单的尺寸。

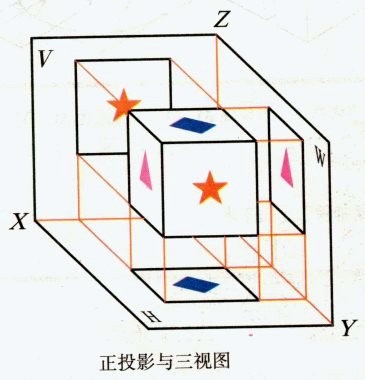

1、正投影和三视图

正投影法就是假设投影光线与投影平面垂直,在投影平面上求取物体的投影的方法。为了确定物体的结构形状,需要采用多面正投影。

三视图:物体的正面投影,即物体由前向后投影所得的图形,通常反映物体的主要形状特征,称为主视图;物体的水平投影,即物体由上向下投影所得的图形,称为俯视图;物体的侧面投影,即物体由左向右投影所得的图形,称为左视图。

为了在同一张纸上画三视图,三个投影面必须展开,在同一个平面上。俯视图在主视图的正下方,左视图在主视图的正右方。主视图反映物体的长和高,俯视图反映物体的长和宽,左视图反映物体的高和宽。长对正,高平齐,宽相等。

2、形体的尺寸标注

四个基本的要求:正确(符合国家标准)、完整(不重复、不遗漏)、清晰、合理

尺寸三要素:

1)尺寸界线

尺寸界线用细实线绘制,并由图形的轮廓线、轴线或对称中心处引出,也可利用轮廓线、轴线或对称中心作尺寸线。

2)尺寸线

尺寸线用细实线绘制。尺寸线必须单独画出,不能与其他图线重合或在其延长线上。一般采用箭头作为尺寸线终端。

3)尺寸数字

图样上所注尺寸表示形体的真实大小,形体的真实大小与图样的大小及绘图的准确度无关。图样上的尺寸,以毫米mm为单位时,不注写单位,否则必须注明。线性尺寸的尺寸数字一般注写在尺寸线上方或其中断处,水平方向尺寸字头向上,垂直方向尺寸数字写在尺寸线的左侧且字头向左。

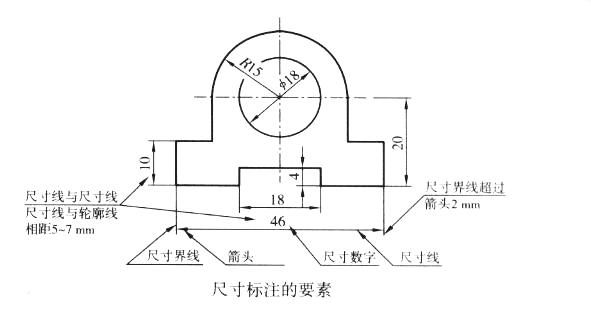

标注举例:

尺寸界线超过箭头2mm,尺寸线与尺寸线,尺寸线与轮廓线相距5-7mm

直径:符号为ø,整圆或大于半圆的圆弧需要标注直径。标注直径的方式有多种,选用何种方式通常由圆的大小和位置来决定。如P125。

半径:符号为R,半圆或者不足半圆的圆弧需要标注半径。标注半径的方式也有多种,采用方式也应根据圆弧的尺寸与位置来确定。如P125。

3、机械加工图

以三视图的形式来表达机械加工方法的一种技术图样,是完成产品机械加工的主要依据。它通常由三视图及其尺寸标注,必要的其他视图、标题栏和文字说明几部分组成。必要的其他视图如局部放大图、剖视图等可以用来将三视图不能完全表示的物体形状表现清楚。详见P126。

4、剖视图

假想采用剖切平面的方法剖开物体,将处于观察者与剖切面之间的部分移去,将其余部分向投影面投影所得的图形称为剖视图。剖切平面一般具有以下两个特征:

1)包含内部结构如孔、槽的轴线,或物体的对称面

2)平行于相应的投影面。

画图时应注意:

1)物体被剖开后,用粗实线画出物体的剖面轮廓及剖切平面后的可见轮廓。

2)采用剖视图后,应省略不必要的虚线,只有对尚未表达清楚的物体结构才画出虚线。

3)由于剖切平面是假想的,因此在一个视图上取剖视,并不影响其他视图的投影。

4)剖面需按规定画出与物体材料相应的剖面符号,金属材料的剖面符号为与水平线成45度的一组平行细实线,同一物体的各剖视图的剖面线应间隔相等、方向一致。

5、线路图

电子线路图一般是指用图形符号和线段组成的电子工程用的略图,包括电路原理图、接线图和逻辑图。

在识读线路图的过程中,首先要认识线路图中的元器件符号,知道它所代表的元器件;其次要弄清楚元器件符号相互之间的连接方式;最后确定信号如何流通。
