1.熟练设置绘图环境，建立绘图前首先设置绘图环境的意识

2.养成图层绘图习惯

3.能快速读懂给定的图纸，并准确抄画原始墙体结构图。

4.能快速抄画给定的平面布置图。

5.能根据人体工程学相关知识，准确把控家具尺寸与空间的关系，合理布置居室空间

6.掌握绘图规范，了解相关规定

 住宅室内装饰装修设计应包括下列内容：

    1.使用功能的细化、环境质量的提升、空间形态的完善；

    2.室内空间的墙面、顶棚、楼面或地面、内门、内窗、门窗套、固定隔断、固定家具及套内楼梯的装修；

    3.套内空间中活动家具、陈设品及部品、部件的选择和布置；

    4.室内空间中给水排水、暖通、电气、智能化等专业设计的布线；

    5.预留设备、设施的安装、检修空间；

    6.安全防护和消防设施的维护；

    7.无障碍设计。

        住宅室内装饰装修设计后，卧室、起居室(厅)、厨房和卫生间等基本空间的使用面积、室内净高、门窗洞口最小净尺寸及开启方向、窗台、栏杆和台阶等防护设施的净高，台阶踏步的数量、尺寸，过道的净宽、坡道的坡度以及无障碍设计等，应符合现行国家标准《住宅设计规范》GB 50096的相关规定。

         住宅室内装饰装修设计不得减少共用部分安全出口的数量和增加疏散距离，不得占用或拆改共用部分的门厅、走廊和楼梯间。

绘制平面布置图时，常常会涉及到图块的编辑与修改。

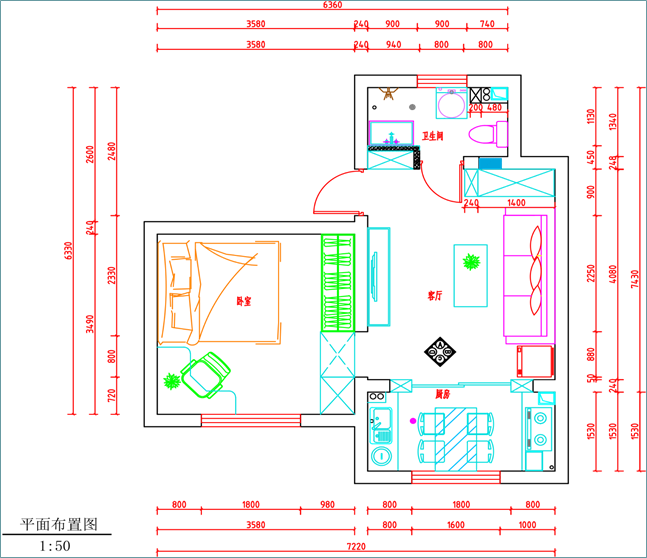

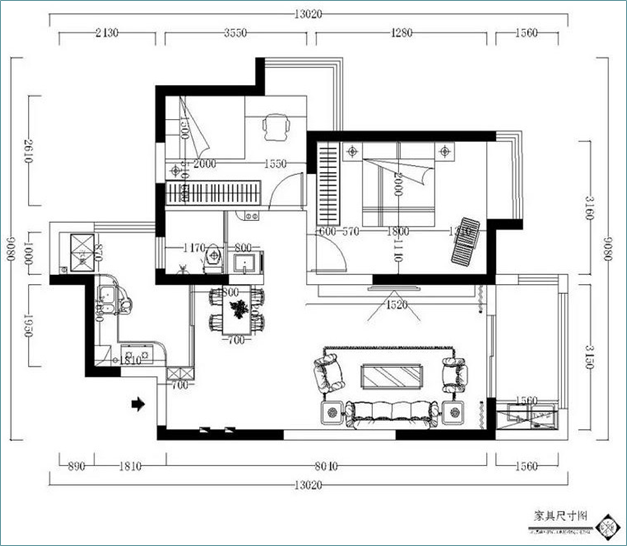

根据学习内容，规范抄画下面的平面布置图及家具定位图。注意家具尺寸与空间的人体工程学关系。
