学习目标：

1、了解三相交流电源的产生和特点。

2、掌握对称三项负载Y形连接和∆连接时，负载线电压和相电压、线电流和相电流的关系。

1.三相交流电动势的产生

（1）对称三相电动势

振幅相等、频率相同，在相位上彼此相差 120°的三个电动势称为对称三相电动势。

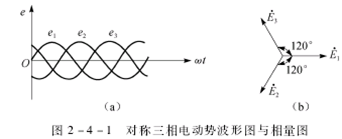

对称三相电动势波形图与相量图如图2－4－1所示。

（2）相序

三相电动势达到最大值（振幅）的先后次序叫做相序。

2.三相电源的连接

三相电源有星形（形）接法和三角形（△形）接法两种。

（1）三相电源的星形（形）接法

将三相发电机三相绕组的末端U2、V2、W2（相尾）连接在一点，始端 U1、V1、W1（相头）分别与负载相连，这种连接方法叫做星形（形）连接。如图2－4－2所示。形接法的相量图如图2－4－3所示。

（2）三相电源的三角形 （△形）接法

将三相发电机的第二绕组始端 V1与第一绕组的末端 U2相连、第三绕组始端 W1与第二绕组的末端 V2相连、第一绕组始端 U1与第三绕组的末端 W2相连，并从三个始端 U1、V1、W1引出三根导线分别与负载相连，这种连接方法叫做三角形 （△形）连接。

1.负载的星形联结

三相负载的星形联结如图2－4－4所示。

2.负载的三角形联结

负载做△形联结时只能形成三相三线制电

路，如图2－4－5所示。

三相负载的有功功率等于各相功率之和。

知识点一：三相交流电的产生

知识点二：三相电源的星形连接

知识点三：三相电源的三角形连接

知识点四：中线的作用

知识点五：对称三相电路的计算
