学习目标：

1、了解三项异步电动机常见故障及分析。

2、了解几种主要电气设备故障及原因分析。

三相异步电动机是企业应用最广、使用最多的大功率电气设备，三相异步电动机常见故障有以下几种：

1.三相异步电动机单相运行

电气拖动系统中常用热继电器作过载保护与单相保护，以防止异步电动机单相运行。由于热继电器不能准确整定动作值，所以常常发生三相异步电动机单相运行的故障，使电动机过热或烧坏。这种故障产生的原因可从电动机故障和主电路不正常两方面分析。电动机电枢绕组发生一相断路、引出线断裂或接线螺钉松动时，都会引起异步电动机单相运行或V形三相运行。

从主电路来看，若熔断器烧断时电源缺少一相或主接触器触头接触不良，都将使电动机接通单相电源。运转着的三相异步电动机有一相断电时，并不停车。

2.定子绕组短路

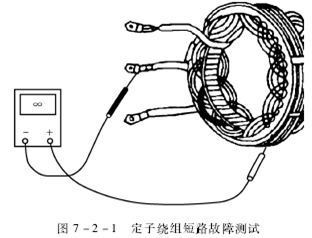

异步电动机定子绕组短路有相间短路和匝间短路两种，故障测试线路如图7－2－1所示。

（1）定子绕组相间短路

正常的三相异步电动机任意两相间的绝缘电阻应不低于 0.5MΩ。当相间绝缘电阻为零或接近零时，则表明相间绝缘损坏，发生了相间短路故障。

（2）定子绕组匝间短路

三相异步电动机定子绕组匝间短路，是指在某相绕组的线圈中线匝之间发生的短路。这种短路是由于线圈中导线表皮绝缘损坏，使相邻的导体互相接触而造成的。

3.定子绕组接地故障

定子绕组导体与铁芯之间绝缘电阻为零或接近于零时，即认为电动机发生了定子绕组接地故障。

发生定子绕组接地故障的原因主要有：电动机绝缘老化，失去绝缘性能；定子槽口处绝缘破损，导体与铁芯接触；绕组端部绝缘损坏并碰端盖；定子绕组引出电缆绝缘破损而碰壳等。

4.电动机过热，超过允许温度

异步电动机过热是较为常见的故障，其原因比较复杂，可从电源、电动机、控制设备和负载等方面分析。

电气设备可能有很多种故障现象产生，而任何一种电气故障又都有可能是一种或几种原因造成的，也就是说多种原因可能导致相同故障现象的产生。

1.热继电器疑难故障及原因分析

◇ 故障现象一：用电设备操作正常，但热继电器频繁动作，或电气设备烧毁而热继电器不动作。

原因分析：①热继电器可调整部件的固定支钉松动，不在原整定点上；

②热继电器通过了巨大的短路电流后，双金属元件已产生永久变形；

③热继电器久未检验，灰尘堆积，或生锈，或动作机构卡住、磨损、胶木零件变形；

④热继电器可调整部件损坏。（常规原因：热继电器外接线螺钉未拧紧或整定电流值偏低一频繁动作；整定电流值过高一起不到保护作用。）

◇ 故障现象二：热继电器动作时快时慢。

原因分析：①热继电器内部机构有部件松动；

②在检修中使双金属片弯折；

③外接线螺钉未拧紧。

2.自动开关疑难故障及原因分析

◇ 故障现象一：电动操作自动开关，触头不能闭合。

原因分析：①电磁铁拉杆行程不够；

②电动机操作定位开关失灵；

③控制器中整流管或电容器损坏。

◇ 故障现象二：手动操作自动开关，触头不能闭合。

原因分析：①失压脱扣器无电压或线圈烧坏；

②贮能弹簧变形或断裂，导致闭合力减小或不闭合；

③反作用弹簧力过大；

④机构不能复位脱扣。

◇ 故障现象三：自动开关温升太高。

原因分析：①触头压力过低；

②两个导电件连接螺钉松动；

③触头表面过分烧损或接触不良。

◇ 故障现象四：失压脱扣器有噪声。

原因分析：①反作用弹簧力太大；

②铁芯工作面有油污；

③短路环断裂。（常规原因举例：启动电动机是自动开关立即分断—过电流脱扣器瞬时动作整定值太小。）

3.三相异步电动机疑难故障及原因分析

◇ 故障现象一：电动机启动后转速低且显得无力。

原因分析：①负载过重；

②单项运行，勉强起动后过载；

③定子绕组应接“△”形而错接成“Y”形；

④鼠笼转子导条或端环断裂或开焊。

◇ 故障现象二：电动机温升过高。

原因分析：①负载过重，且保护装置失灵；

②定子绕组有短路或接地；

③重载下单相运行；

④电动机机械方面不灵活，空载损耗大；

⑤散热有障碍。

◇ 故障现象三：电动机运行时噪音大。

原因分析：①单相运行；

②定子绕组引出线接错；

③定、转子相磨擦(即扫堂)；

④轴承损坏严重缺少润滑脂；风扇叶变形碰壳。

知识点一：C6140车床主轴电动机M1不能停止故障分析
