学习目标：

1、了解导电材料、绝缘材料、磁性材料的相关知识。

2、会正确选用各种材料。

1.导电材料特性

导电材料大部分是金属，但不是所有金属都是导电材料。因为导电材料的金属必须同时具备下列五个特点。

（1）导电性能好 （即导电系数小）；

（2）有一定机械强度；

（3）不易氧化和腐蚀；

（4）容易铆接和焊接；

（5）资源丰富，价格便宜。

2.电线电缆

1）常用的电线电缆

常用的电线电缆按用途一般可分为四大类：

①裸导线

②绝缘电线

③电力电缆

④通信电缆

2）电线电缆的基本结构

电线电缆的结构一般是由以下一种或几种材料构成，如图 3－2－1所示。

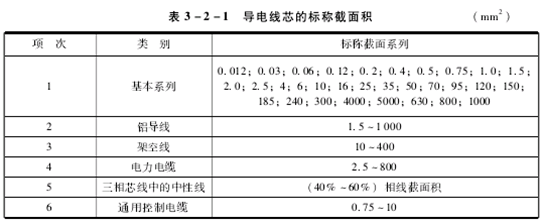

①导电线芯。导电线芯的材料一般使用铝、铜、钢等优良导电体。导电线芯的标称截面积系列见表 3－2－1。

②绝缘层材料：纤维，丝，橡皮，塑料，纸等。

③内保护层材料：棉纱或玻璃，丝编织，铅皮护套等。

④外保护层材料：麻被，钢带，钢丝等。

⑤屏蔽层材料：半导电塑料，半导电橡皮，钢带，钢丝编织带等。

3）电线电缆型号的一般表示方法

具体的电力电缆，电气装备用电线电缆和通信电缆型号中代号的含义见电工手册。

3.常用电线电缆表示方法

1）裸导线

因为这类产品只有导体部分，没有护层和绝缘结构，所以称为裸电线或裸导体制品。按产品结构和形状分为单圆线、软接线、型线和裸绞线四种。

2）电磁线

电磁线主要用于电机电器及电工仪表中作为绕组或主件的绝缘导线，由于导线外面有绝缘材料，因此电磁线按耐热等级分类。常用的电磁线，按照它们使用绝缘材料不同，可分为漆包线、玻璃丝包线和纸包线三类。

4.电气装备用电线电缆

电气装备用的电线电缆，包括各种气电装备内部的安装连接，电气装备与电源之间的连接电线电缆，信号控制系统、低压配电系统用的绝缘线等。

由于化工材料的高速发展，通信电缆大量的使用了橡胶和塑料。在电力电线中，电线电缆范围最广，品种也最多，按使用特性，可分为以下七类 （最常用的为前四类）：

（1）通用的电线电缆。

（2）电机与电压用的电线电缆。

（3）仪器仪表用的电线电缆。

（4）信号控制用的电缆，随着科技的发展，现在出现了光缆。

（5）交通运输用的电线电缆。

（6）地质勘控和采掘用的电线电缆

（7）直流高压软电缆

5、电热材料

电热材料用于制造各种电阻加热设备中的发热元件，可作为电阻接到电路中，把电能转变为热能，使加热设备的温度升高。对电热材料的基本要求是电阻系数高、加工性能好、特别是能长期处于高温状态下工作，因此要求电热材料在高温时具有足够的机械强度和良好的抗氧化性能。目前工业上常用的电热材料可分为金属电热材料和非金属电热材料两大类。

6.电阻合金

电阻合金是制造电阻元件的主要材料之一，广泛用于电机、电器、仪器及电子等设备中。电阻合金除了必须具备电热材料的基本要求以外，还要求电阻的温度系数低、阻值稳定。电阻合金按其主要用途可分为调节元件用、电位器用、精密元件用及传感元件用四种。

7.电机用电刷

电刷是用石墨粉末或石墨粉末与金属粉末混合压制而成的，按其材质不同可分为石墨电刷、电化石墨电刷、金属石墨电刷三类。

1.绝缘材料的主要性能、种类和型号

1）绝缘材料的主要性能

绝缘材料的主要作用是隔离带电的或不同电位的导体，使电流能按预定的方向流动。绝缘材料大部分是有机材料，其耐热性、机械强度和寿命比金属材料低得多。

2）绝缘材料的种类和型号电工绝缘材料分为气体、液体和固体三大类。为了全面表示固体电工绝缘材料的类别、品种和耐热等级，用四位数字表示绝缘材料的型号，其格式如下：

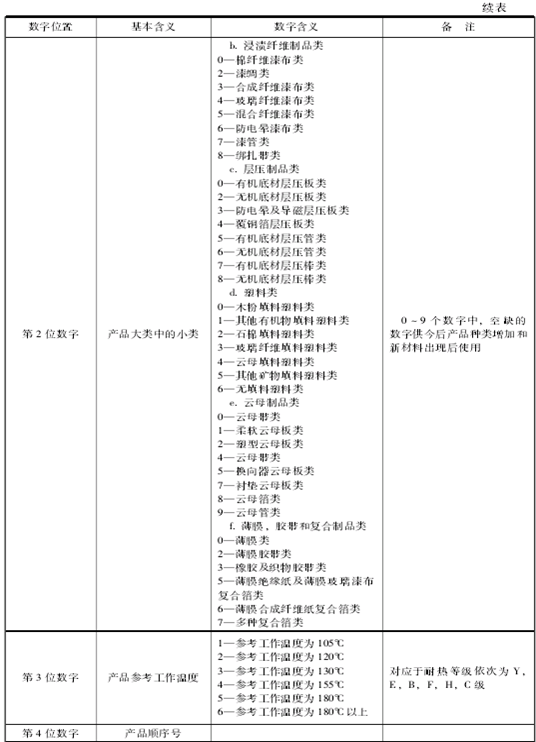

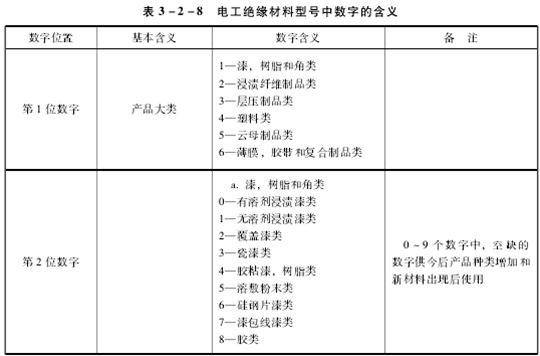

如有必要还可增加第5位数字或附加文字说明。各种数字的含义见表3－2－8 。

2.绝缘漆

1）浸渍漆

浸渍漆主要用来浸渍电机、电器的线圈和绝缘零部件，以填充其间隙和微孔，提高它们的电气及力学性能。

2）覆盖漆覆盖漆有清漆和瓷漆两种，用来涂覆经浸渍处理后的线圈和绝缘零部件，在其表面形成连续而均匀的漆膜，作为绝缘保护层，以防止机械损伤以及受大气、润滑油和化学药品的侵蚀。

3）硅钢片漆

硅钢片漆被用来覆盖硅钢片表面，以降低铁芯的涡流损耗，增强防锈及耐腐蚀能力。常用的油性硅钢片漆具有附着力强，漆膜薄，坚硬，光滑，厚度均匀，耐油，防潮等特点。

4）绝缘漆的主要性能指标

3、其他绝缘制品

其他绝缘制品指在电机电器中作为结构、补强、衬垫、包扎及保护用的辅助绝缘材料。

4.绝缘子

绝缘子主要用来支持和固定导线，下面主要介绍低压架空线路用绝缘子。

低压架空线路用绝缘子有针式绝缘子和蝴蝶型绝缘子两种，用于在电压 500V以下的交、直流架空线路中固定导线，图 3－2－2 所示即为低压绝缘子。

1.软磁材料

软磁材料又称导磁材料，其主要特点是导磁率高，剩磁弱。

2.硬磁材料

硬磁材料又称永磁材料，其主要特点是剩磁强。

文档资料：常用电工材料
