学习目标：

1、了解三相异步电动机的结构组成。

2、了解三相异步电动机的工作原理。

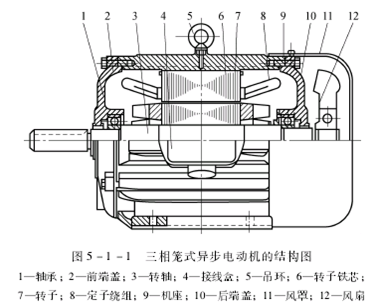

三相异步电动机由定子和转子两大部分组成，定子和转子之间存在很小的气隙。三相异步电动机的结构如图5-1-1所示。

1.定子部分

三相异步电动机的定子由定子铁芯、定子绕组、机座和端盖组成。定子的主要作用是产生磁场。

2.转子部分

三相异步电动机的转子由转子铁芯、转子绕组、转轴和轴承等构成。转子的主要作用是产生电磁转矩。

转子绕组的作用是产生感应电动势和电流，并产生电磁转矩。其结构形式有笼式和绕线式两种。

（1）笼式转子绕组

笼式转子绕组按制造绕组的材料可分为铜条绕组和铸铝绕组。铜条绕组是在转子铁芯的每一槽内插入一根铜条，每一根铜条两端各用一端环焊接起来。铜条绕组主要用在容量较大的异步电动机中。小容量异步电动机为了节约用铜和简化制造工艺，绕组采用铸铝工艺将转子槽内的导条以及端环和风扇叶片一次浇铸而成，称为铸铝转子。如果把铁芯去掉，绕组就像一个笼子，故称为笼式绕组，如图5-1-2所示。

（2）绕线式转子绕组

绕线式转子绕组和定子绕组一样，是由嵌放到转子铁芯槽内的线圈按一定规律组成的三相对称绕组。转子三相绕组一般接成星形，三个末端连在一起，三个首端分别与装在转轴上但与转轴绝缘的三个滑环相连接，再经电刷装置引出。当异步电动机启动或调速时，可以串接附加电阻，如图5-1-3所示。

3.气隙

三相异步电动机定子铁芯与转子铁芯之间的气隙比同容量直流电机的气隙小得多。

三相异步电动机的定子绕组接到对称的三相交流电源后，在三相定子绕组中就会通过对称的三相电流，产生旋转磁场。

1.旋转磁场

（1）旋转磁场的产生

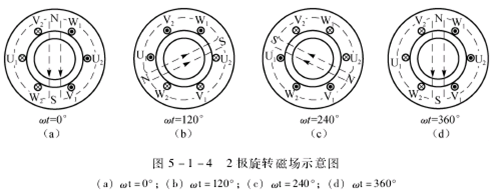

如图5-1-4所示。

（2）旋转磁场的转速。

2.三相异步电动机的工作原理

（1）三相定子绕组通入三相对称电流产生旋转磁场。

（2）转子绕组切割磁场产生感应电势和电流。

（3）转子电流在磁场中受力，产生电磁转矩。

从图5-1-5可知，电磁转矩的方向与旋转磁场的方向一致。于是转子在电磁转矩作用下，便沿着旋转磁场的方向旋转起来。
