学习目标：

1、了解仪表的结构类型、测量范围、精度等级、仪表内阻。

2、掌握电流表、电压表的使用。

3、掌握万用表的结构和使用方法。

1.仪表类型的选择

被测电量可分为直流电量和交流电量，对于直流电量的测量，广泛选用磁电系仪表。对于正弦交流电量的测量，可选用电磁系或电动系仪表。

2.仪表精度的选择

仪表精确度的选择，要从测量的实际需要出发，既要满足测量要求，又要本着节约的原则。

3.仪表量程的选择

如果仪表的量程选择得不合理，标尺刻度得不到充分利用，即使仪表本身的准确度很高，测量误差也会很大。为了充分利用仪表的准确度，应尽量按使用标尺的后1/4段的原则选择仪表的量程。

4.仪表内阻的选择

为了使仪表接入测量电路后不至于改变原来电路的工作状态，要求电流表或功率表的电流线圈内阻尽量小些，并且量程越大，内阻应越小；而要求电压表或功率表的电压线圈内阻尽量大些，并且量程越大，内阻应越大。

选择仪表时，对仪表的类型、精度、量程、内阻等的选择要综合考虑，特别要考虑引起较大误差的因素。除此之外，还应考虑仪表的使用环境和工作条件等。

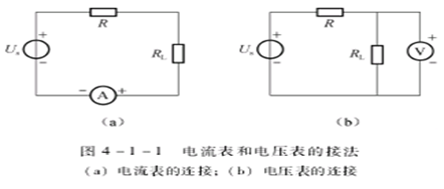

电流表和电压表除了用于直接测量电路中的电流和电压外，还可以间接测量其他一些相关物理量，如直流电功率和直流电阻等。当用电流表测量电路中的电流时，应将仪表与被测电路串联；而用电压表测量电路中的电压时，应将仪表与被测电路并联；测量直流电流或直流电压时，须区分正负极性，仪表的正端应接线路的高电位端，负端应接低电位端，如图4-1-1所示。

1.万用表的分类

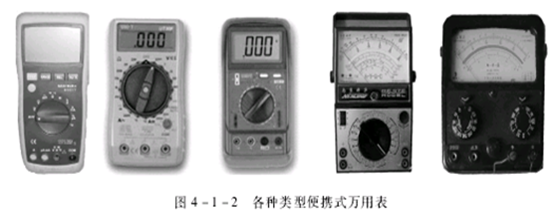

便携式万用表分为指针式万用表和数字式万用表两类，是一种多用途多量程的仪表。各类万用表的型号、规格繁多，精度等级各异，价格差异也很大，如图4-1-2所示。

2.万用表的基本使用方法

1）指针式万用表的基本使用方法

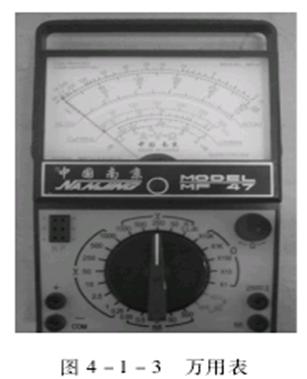

万用表是一种测量电压、电流的和电阻等参数的工具仪表，如图4-1-3所示，主要由表壳、表头、机械调零旋钮、欧姆调零旋钮、选择开关、表笔插孔和表笔等组成。以MF-47F型万用表为例，说明指针式万用表的基本使用方法。

（1）测量步骤

①水平放置：将万用表放平。

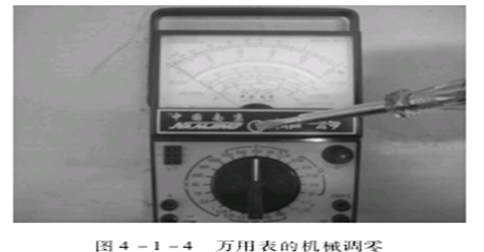

②检查指针：检查万用表指针是否停在表盘左端的 “零”位。如不在 “零”位，用小螺丝刀轻轻转动表头上的机械调零旋钮，使指针指在“零”位，如图 4-1-4 所示。　

③插好表笔：将红、黑两支表笔分别插入表笔插孔。

④检查电池：将量程选择开关旋到电阻 Ｒ×1挡，把红、黑表笔短接，如果进行“欧姆调零”后，万用表指针仍不能转到刻度线右端的零位，说明电压不足，需要更换电池。

⑤选择测量项目和量程：将量程选择开关旋到相应的项目和量程上。禁止在通电测量状态下转换量程开关，避免可能产生的电弧作用损坏开关触点。

（2）测试要点

2）数字式万用表的基本使用方法

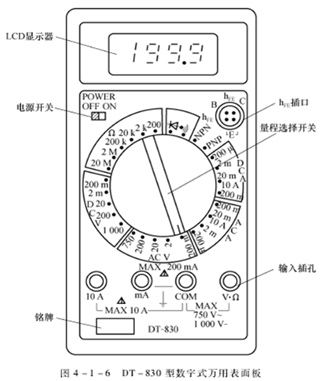

DT-830型数字式万用表的面板如图4-1-6所示，前面板包括液晶显示器、电源开关、量程开关、输入插孔、ｈFE插座等，后面板装有电池盒。

1.直流电压的测量

2.交流电压的测量

3.直流电流的测量

4.交流电流的测量

5.电阻的测量

6.二极管的测量

7.晶体管hFE的测量

8.线路通、断的检查

1）仪表所测量的交流电压峰值不得超过700V，直流电压不得超过1000V。交流电压频率响应：700V量程为40～100Hz，其余量程为40~400Hz。

2）切勿在电路带电情况下测量电阻。不要在电流档、电阻档、二极管档和蜂鸣器档测量电压。

3）仪表在测试时，不能旋转功能转换开关，特别是高电压和大电流时，严禁带电转换量程。

4）当屏幕出现电池符号时，说明电量不足，应更换电池。

5）电路实验中一般不用万用表测量电流。在每次测量结束后，应把仪表关掉。

6)无论使用或存放，严禁受潮和进水。

知识点一：MF47型万用表的使用

知识点二：电压档的使用

知识点三：直流电流档的使用

知识点四：电阻档的使用

知识点五：‍用万用表检测二极管‍
