学习目标：
1、了解常用电工工具的相关知识。
2、学会正确选用电工工具。
1.验电器
验电器又称验电笔，是检验导线和电气设备是否带电的一种电工常用检测工具。它分为低压验电器和高压验电器两种。
1）低压验电器
有氖气和数字显示两个型号，现在市场出售的多为数显测电笔，电工使用的基本上为数显测电笔，氖气电笔基本退出市场，被数字显示电笔取代。它的测量范围12～220Ｖ。
★ 使用方法和注意事项

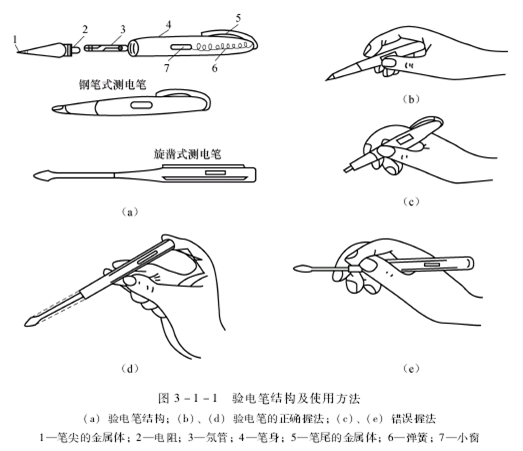

①必须按照图3-1-1所示方法握妥笔身，并使氖管小窗（数显测电笔为液晶屏）背光朝向自己，以便于观察。
②为防止笔尖金属体触及人手，在螺钉旋具式验电笔的金属杆上，必须套上绝缘套管，仅留出刀口部分供测试需要。
③验电笔不能受潮，不能随意拆装或受到严重振动。
④应经常在带电体上试测，以检查是否完好。不可靠的验电笔不准使用。
★ 使用注意事项
★ 低压验电器使用技巧
2）高压验电器
使用时应注意以下几点：
①使用时应两人操作，其中一人操作，另一个人进行监护；
②在户外时，必须在晴天的情况下使用。
③进行验电操作的人员要戴上符合要求的绝缘手套，并且握法要正确。如图3-1-2所示。
④使用前应在带电体上试测，以检查是否完好，不可靠的验电器不准使用。高压验电器应每六个月进行一次耐压试验，以确保安全。
2.螺钉旋具
螺丝刀又称螺钉旋具、起子、旋凿、改锥等，它是一种紧固或拆卸螺钉的工具。它的种类很多，按头部的形状不同，可分为一字形和十字形两种；按柄部材料和结构不同，可分为木柄、塑料柄和夹柄三种，其中塑料柄具有较好的绝缘性能，常用的螺丝刀有以下几种。
①一字形螺丝刀

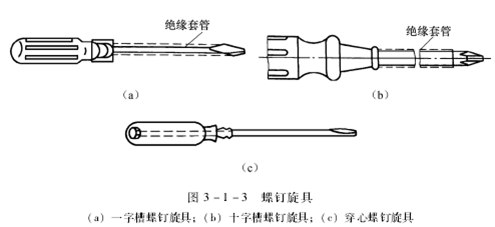

一字形螺丝刀用来紧固或拆卸一字槽的螺钉和木螺丝，它有木柄和塑料柄两种。如图3-1-3（a）。
②十字形螺丝刀
③夹柄螺丝刀（也叫通芯螺丝刀）
④多用螺丝刀
⑤助力自动螺丝刀
3.钢丝钳
钢丝钳有铁柄和绝缘柄两种，绝缘柄为电工用钢丝钳，常用的规格有150mm、175mm和200mm三种。一般用来弯绞和钳夹导线线头，紧固或起松螺钉，剪切或剖削导线绝缘层等。
1）各部分作用

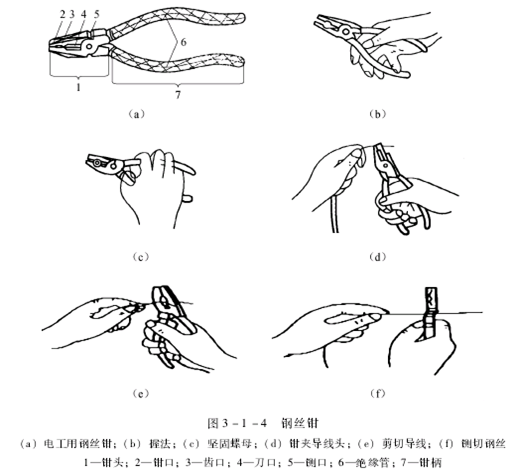

各部位位置及握法如图3-1-4所示。
2）使用电工钢丝钳时应注意的事项
①使用前应检查钳子的绝缘状况，以免带电操作时发生触电事故。
②用钳子剪切导线时,若导线带电，应单根剪切以免发生短路故障。
③带电作业时，手与钳子金属部份应保持50px以上的距离,不得触到金属部份。
4.尖嘴钳
尖嘴钳的头部尖细，适用于在狭小的工作空间操作。其刀口能剪断细小金属丝，夹持较小零件，弯折导线等。尖嘴钳的外形如图3-1-5所示。
5.断线钳
断线钳又称斜口钳，专供剪断较粗的金属丝、线材及导线电缆时使用。断线钳的外形如图3-1-6所示。
6.剥线钳

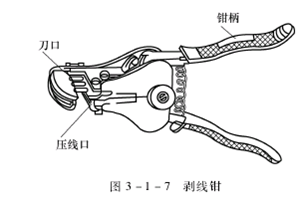

剥线钳是用来剥削小直径导线绝缘层的专用工具。钳头上有多个大小不同的切口，以适用于不同规格的导线，如图3-1-7所示。
7.电工刀

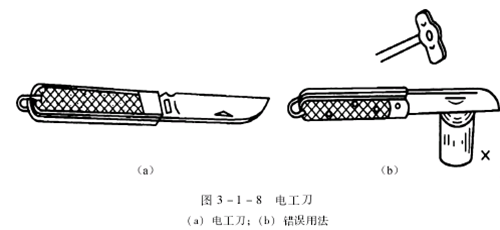

电工刀是用来剥削电线绝缘层、切割木台缺口、削制木桩以及软金属的工具，如图3-1-8所示，由刀身和刀柄组成。常用的规格按刀片长度分为88mm和 112mm两种。
8.活扳手

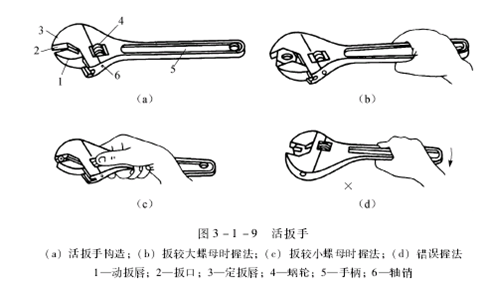

活扳手是用来拧动螺母或螺栓的工具。如图3-1-9（a）所示，活扳手由动扳唇、扳口、定扳唇、蜗轮、手柄和轴销六部分组成。
1.墙孔錾

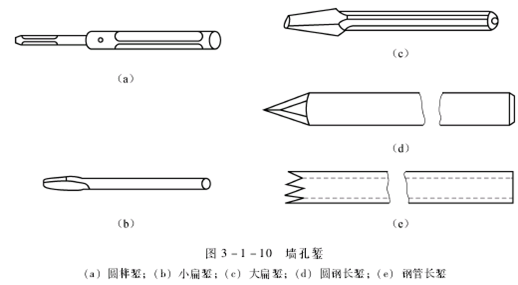

墙孔錾有圆榫錾、小扁錾、大扁錾和长錾四种。
（1）圆榫錾：如图3-1-10（a）所示，用来錾打混凝土结构的木榫孔。
（2）小扁錾：如图3-1-10（b）所示，用来錾打砖墙上的木榫孔。
（3）大扁錾：如图3-1-10（c）所示，用来錾打角钢支架和撑架等的埋没孔穴。
（4）长錾：图3-1-10（d）为圆钢长錾，用来錾打混凝土墙上通孔。
2.冲击钻

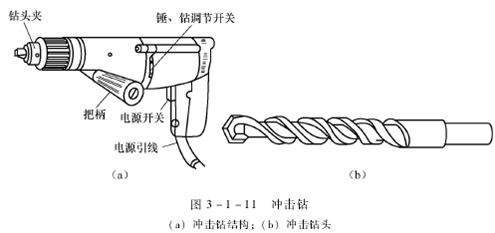

冲击钻是一种电动工具，如图3-1-11（a）所示，可以作 “电钻”也可作“电锤”使用。使用时只需要调至相应的挡位即可。
3.紧线器

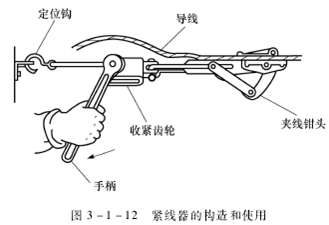

用来收紧户内外绝缘子线路和户外架空线路的导线，如图3-1-12所示。
使用时定位钩必须勾住架线支架或横担，夹线钳头夹住需收紧导线的端部，然后扳动手柄，逐步收紧。
4.管子钳
用来拧紧或拧松电线管上的束节或管螺母，使用方法与活动扳手
5.蹬板

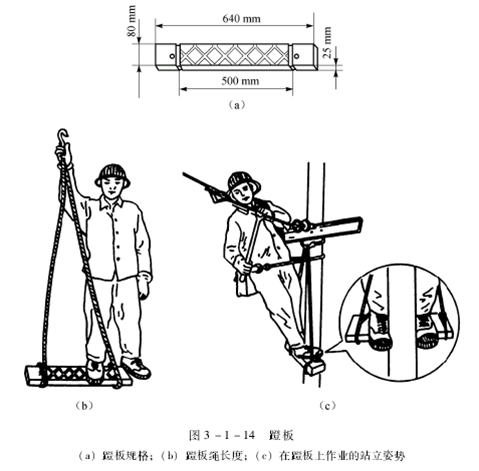

又叫踏板，用来攀登电杆。蹬板的规格如图3-1-14（a）所示，绳的长度一般应保持一人一手长，如图3-1-14（b）所示。
1.顶拔器

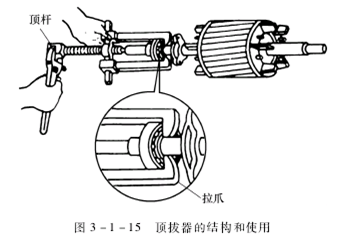

俗称拉具，分为双爪和三爪两种，是拆卸皮带轮和轴承等的专用工具。顶拔器形状和使用方法如图3-1-15所示。
2.套筒扳手

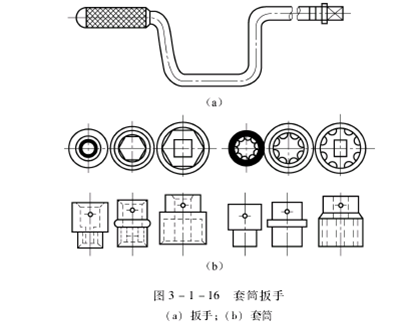

套筒扳手用来拧紧或拧松沉孔螺母，或在无法使用活动扳手的地方使用。由套筒和手柄两部分组成，套筒的选用应适合螺母的大小，如图3-1-16所示。
3.滑轮

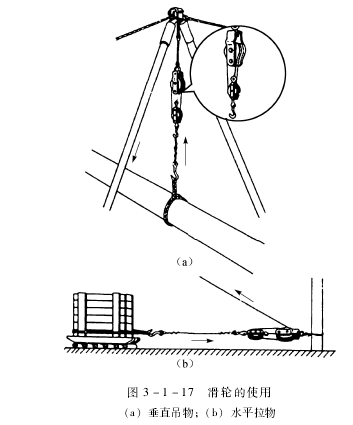

俗称葫芦，专用于起吊较重的设备，如图3-1-17所示。
4.电烙铁

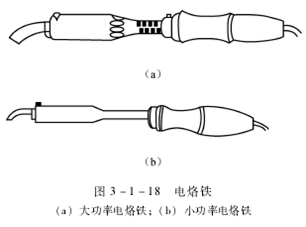

电烙铁是烙铁钎焊的热源，有内热式和外热式两种，外形如图3-1-18所示。
