一、任务描述

一辆帝豪EV450轿车用户反映：左前组合大灯不亮（如图1-1所示），经过维修技师确认为保险装置故障，需要选择正确工具对保险装置进行检测与更换。

二、熔断器

（1）类型：插片式熔断器和管状熔断器。

（2）作用：当电路中流过超过规定得过大电流时,熔断器自身发热而使内部熔丝熔断,从而切断电路,防止烧坏电路连接导线和用电设备,并把故障限制在最小范围内。

（3）表示方式：熔断器在电路图中的符号表示

（4）安装位置：熔断器一般安装在仪表盘附近或发动机罩下面的熔断器盒内,常与继电器组装在一起,构成全车电路的中央接线盒。

（5）使用注意事项：

• 熔断器熔断后，必须找到故障的真正原因；

• 更换熔断器时，一定要与原规格相同；

• 熔断器支架与熔断器接触不良会产生电压降和发热现象,安装时要保证良好接触。

三、继电器

（1）类型：常开式继电器、常闭式继电器和混合式继电器

（2）结构：继电器一般由线圈、静触点、动触点、衔铁、弹簧和外壳等组成

（3）工作原理：

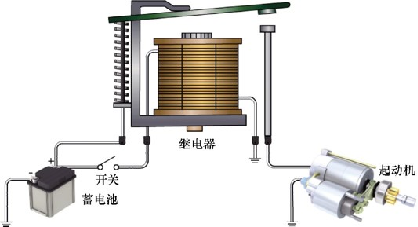

当接通开关时,小电流从蓄电池+→开关→继电器线圈→搭铁→蓄电池-形成回路,电流流经线圈产生磁场,吸引衔铁,使动触点与静触点接通;大电流从蓄电池+→继电器触点臂→动触点→静触点→起动机,起动机运转。

当开关断开时,小电流被断开,继电器线圈的磁场消失,动触点在弹簧的作用下与静触点分开,大电流也被切断。从而起到小电流控制大电流的作用。

一、熔断器检测方法

（1）观察法检测

（2）开路检测

（3）对地电压检测

二、继电器检测方法

（1）线圈检测

（2）触点检测
