本节阐述新能源汽车常用的充电方法及充电系统的关键部件。

一、新能源汽车充电系统

电动汽车充电系统是维持电动汽车运行的能源补给设施，是从供电电源提取能量对动力电池充电时使用的有特定功能的电力转换装置。主要包括交流（慢速）充电系统和直流（快速）充电系统。

二、慢充电系统

1.慢充电系统的组成

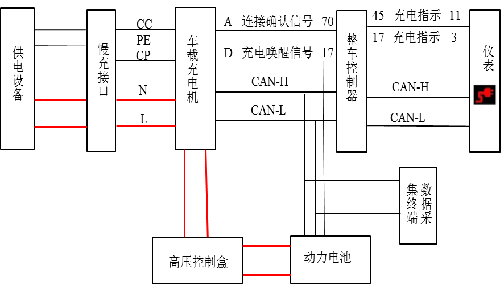

慢速充电系统主要是由供电设备（交流充电桩或家用交流电源）、车载充电机、慢充充电口、充电枪、高压线束、低压控制线束、高压控制盒、动力电池、整车控制器（VCU）等部件组成

2.慢充电系统的工作过程

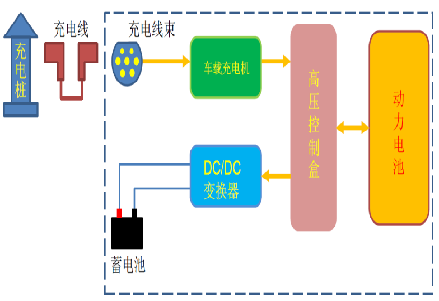

交流充电桩（或家用16A供电插座）提供的交流电经车载充电机整流、滤波、升压后转换为高压直流电压，通过高压控制盒连接到动力电池。

三、快速充电系统

1.组成

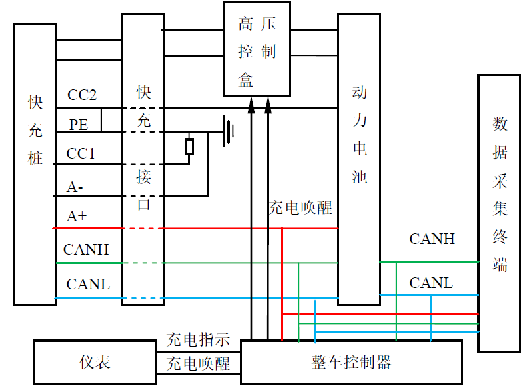

快速充电系统主要由快速充电桩（直流充电桩）、快充接口、高压控制盒、动力电池、整车控制器、高压线束和低压控制线束等组成。

2.工作原理
