一、任务描述：

一辆帝豪EV450轿车用户反映：后雾指示灯、后雾灯均不亮，其他灯光正常。经过维修技师检测：初步认为线路故障或灯光组合开关自身部分故障，需要选择正确工具对故障进行检测并修复。

二、后雾指示灯的工作原理

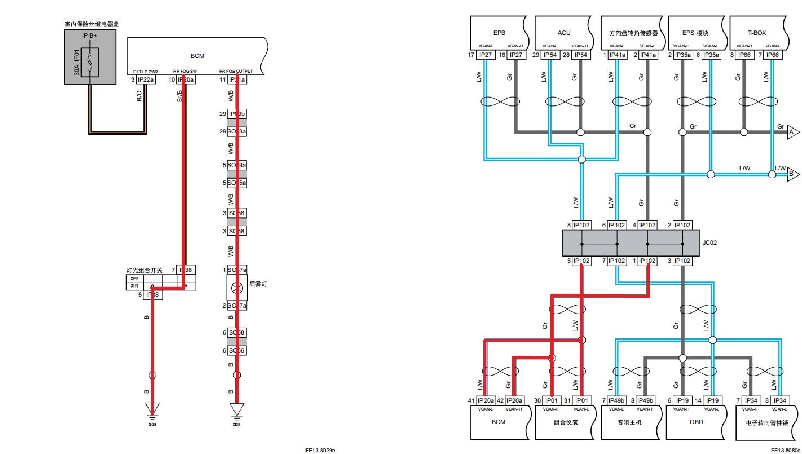

当灯光组合开关拨到雾灯档时，组合开关IP38端子5接地信号通过IP38端子7输出，BCM 通过IP20a端子10接收到接地信号后，从IP21a端子11输出电压信号给后雾灯，与此同时，通过V_CAN总线传送信号给组合仪表电控单元，触发后雾指示灯点亮。

诊断流程：

步骤1：一般检查：检查组合仪表、灯光组合开关线束接头，有无破损、接触不良、老化、松脱等迹象。

步骤2：检测蓄电池正极对灯光组合开关IP38端子5的电压。用万用表测量蓄电池正极对灯光组合开关IP38端子5的电压值，判断是否正常？

步骤3：检测灯光组合开关IP38端子5 与BCM IP20a端子10 之间的线路。关闭点火开关，用万用表测量灯光组合开关IP38端子5 与BCM IP20a端子10之间的电阻值，判断是否正常？

步骤4：检修灯光组合开关。

（1）关闭点火开关，灯光组合开关“OFF”档时，用万用表测量IP38端子5与端子7间的电阻值，判断是否正常？

（2）灯光组合开关拨到“雾灯”档，用万用表测量IP38端子5与端子7间的电阻值，判断是否正常？

步骤6：系统正常。

步骤7：工位恢复到标准工位位置，5S规范。
