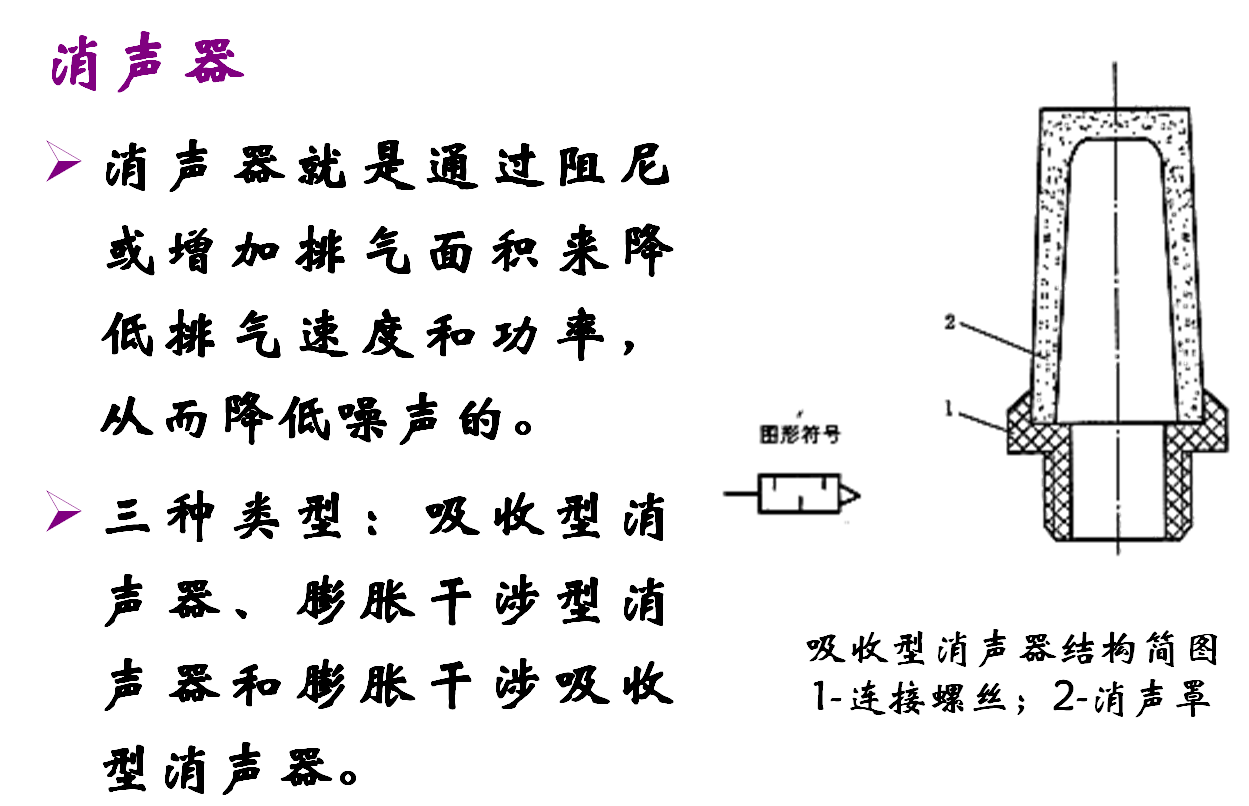

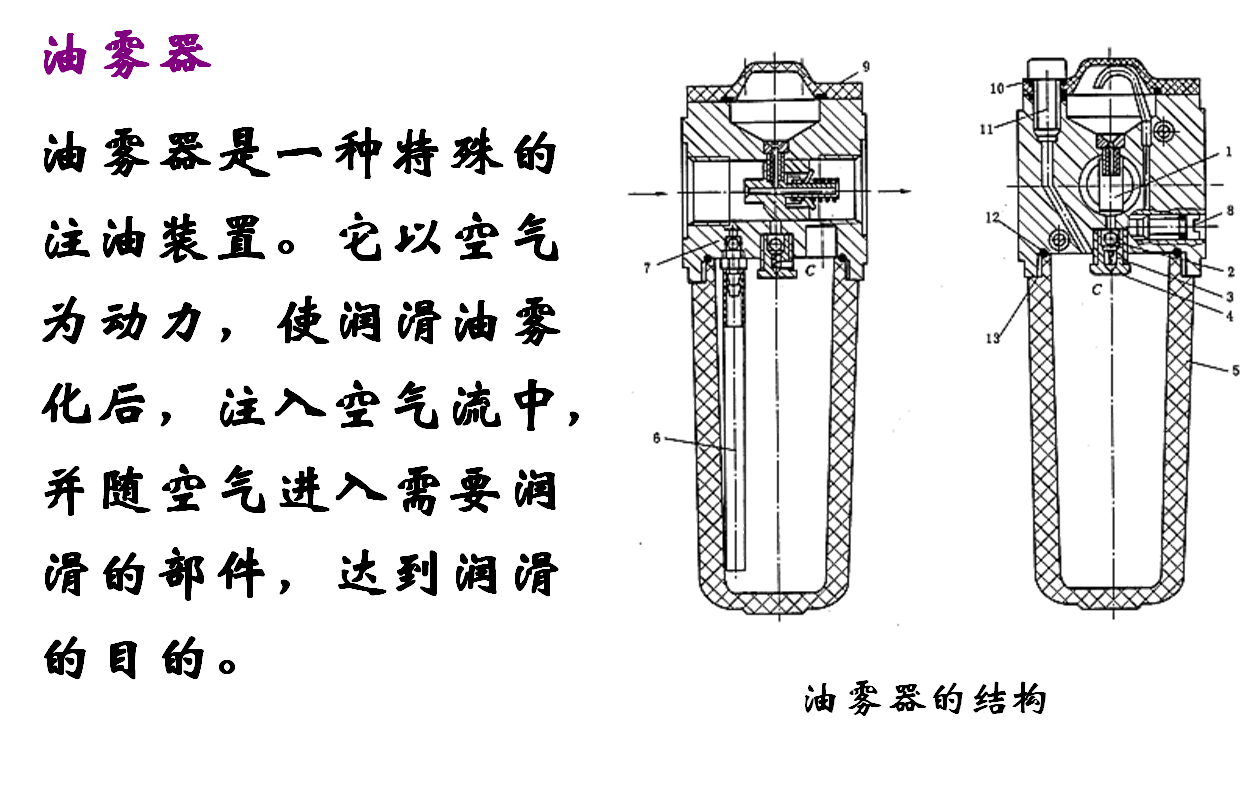

气源装置及气动辅助元件

作为气压传动的传动介质空气，在进入气压系统前，需要进行除尘、干燥等一系列操作，这让同学们认识到我们呼吸的空气中含有很多灰尘和杂质。为了能够让我们呼吸的空气更清新，也为了贯彻落实习近平总书记关于碳达峰、碳中和的重要讲话和重要指示精神，我们要走绿色发展的道路。

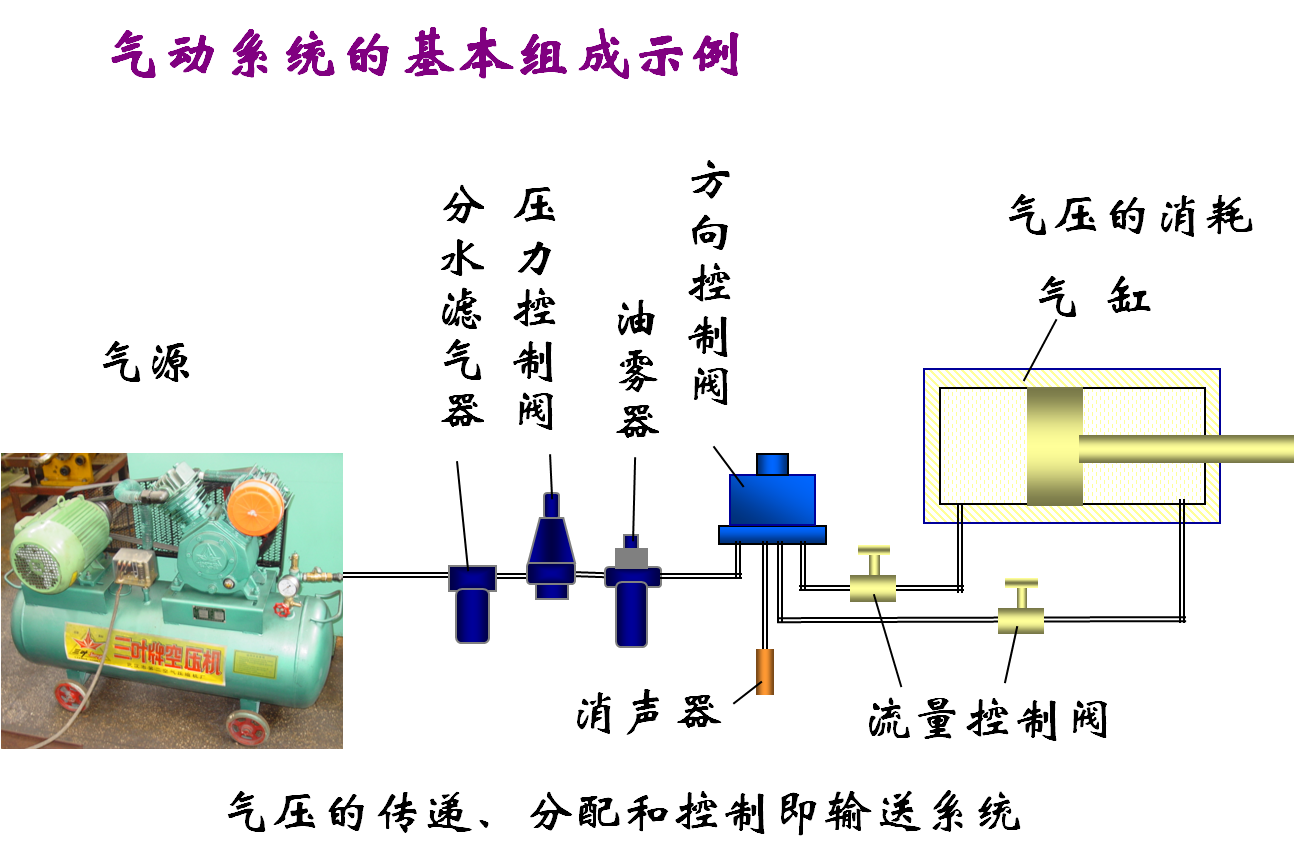

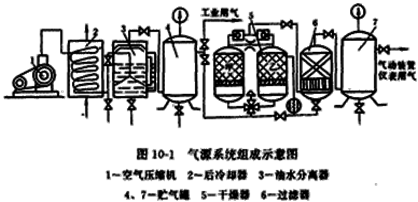

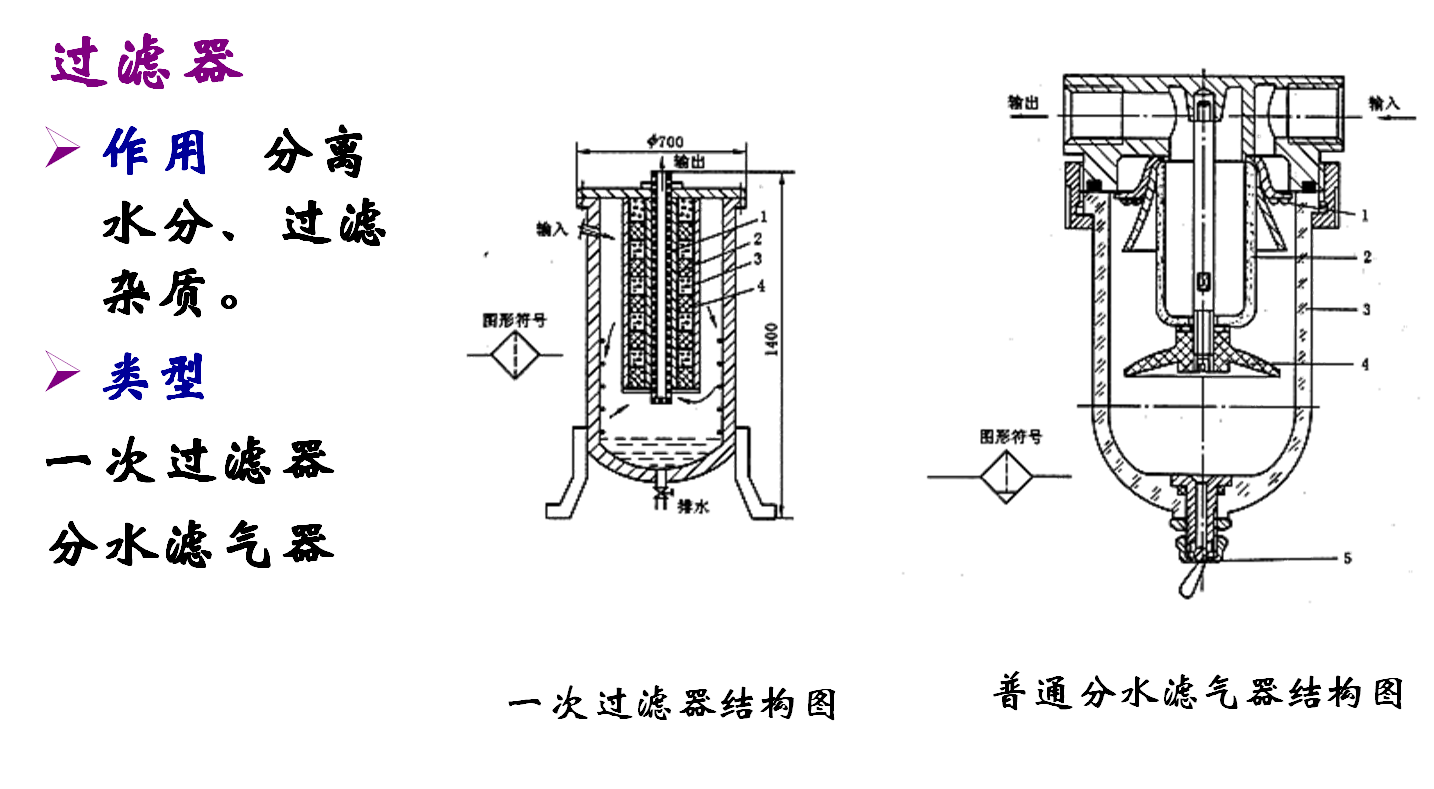

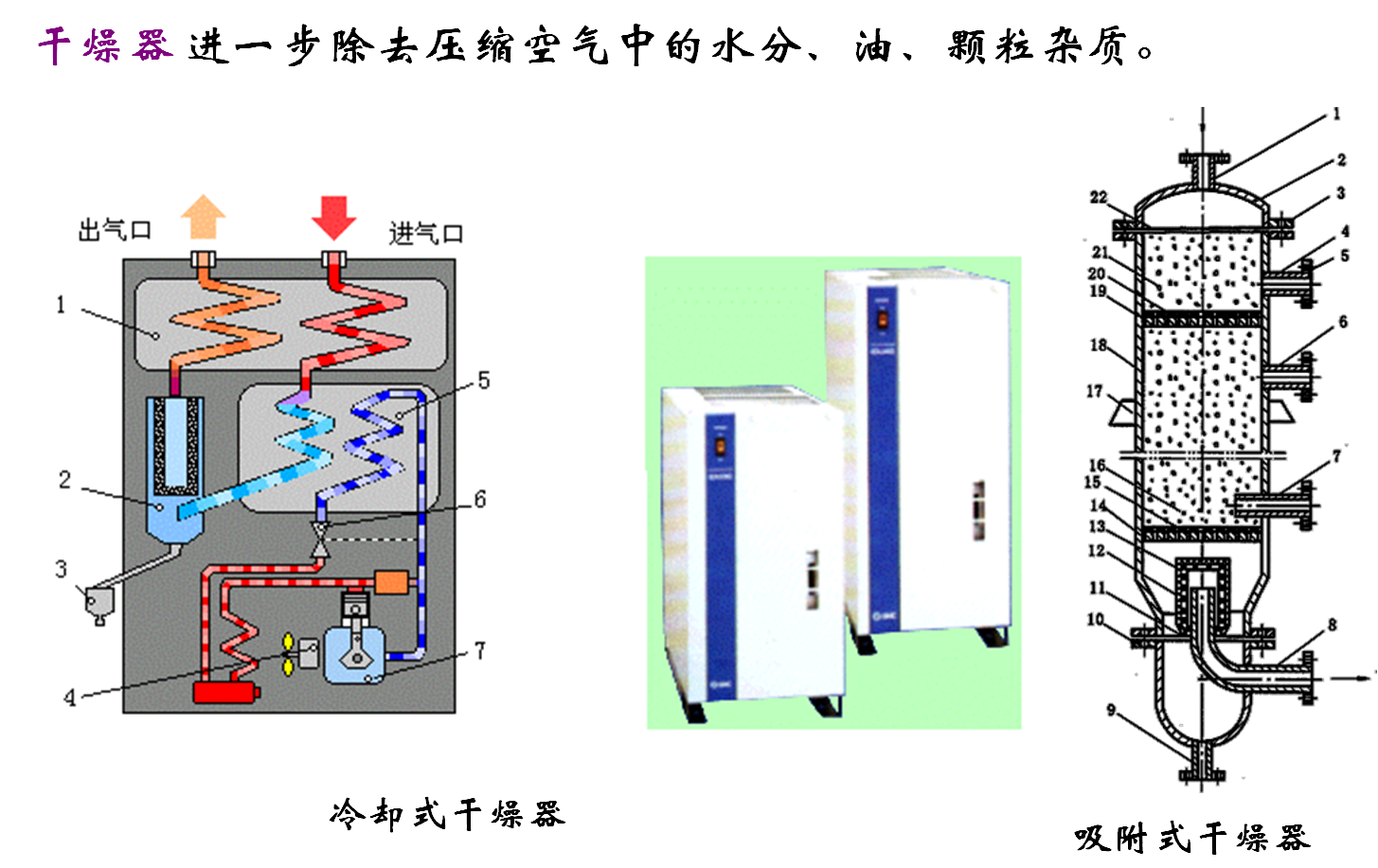

一气源系统

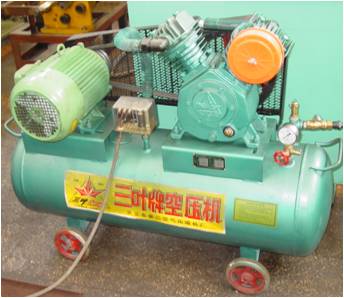

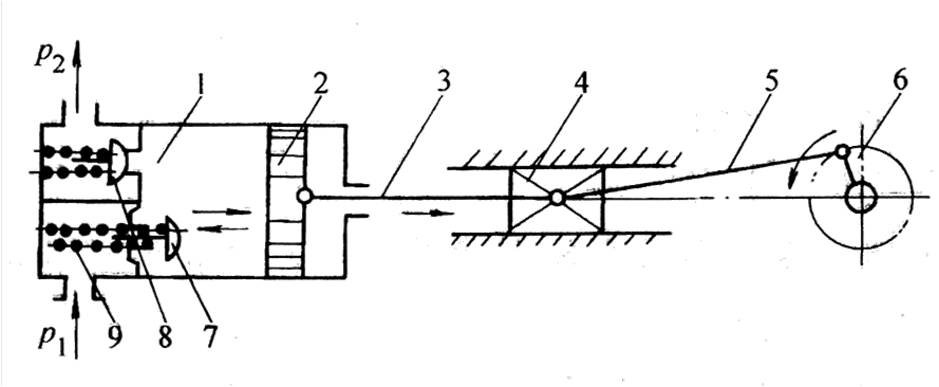

空气压缩机工作原理

Ø吸气过程：曲柄6回转带动气缸活塞2作直线往复运动，当活塞2向右运动时，气缸腔1容积增大形成局部真空，在大气压作用下，吸气阀7打开，大气进入气缸1。Ø排气过程：当活塞向左运动时，气缸1内容积缩小，气体被压缩，压力升高，排气阀8打开，压缩空气排出。

动画

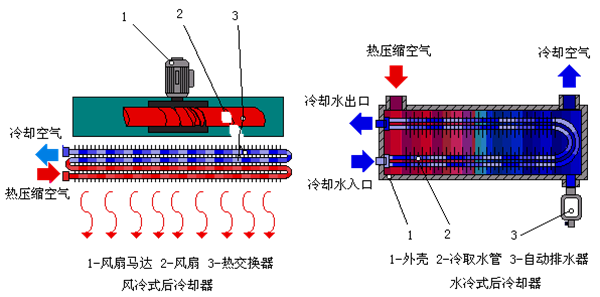

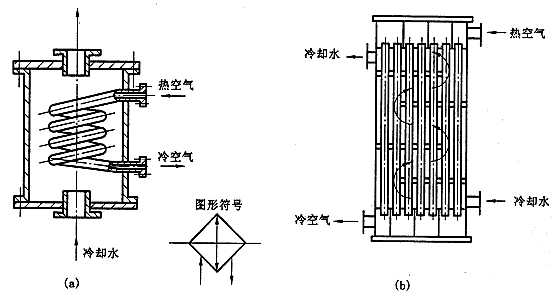

后冷却器

油水分离器

储气罐
