通过这些典型液压系统，一方面介绍了典型液压传动系统，锻炼了学生们分析问题的能力，另一方面培养学生要有吃苦耐劳的精神。强化学生的工程伦理教育，教育学生对工程负责的态度，无论个人还是团队，要有基本的伦理底线、基本的职业操守，要负责任的对待每一个工程，而学生阶段，要负责任的对待每一节课，每一门课程。

任务1组合机床动力滑台液压系统的分析

一YT4543 型动力滑台液压系统的工作原理

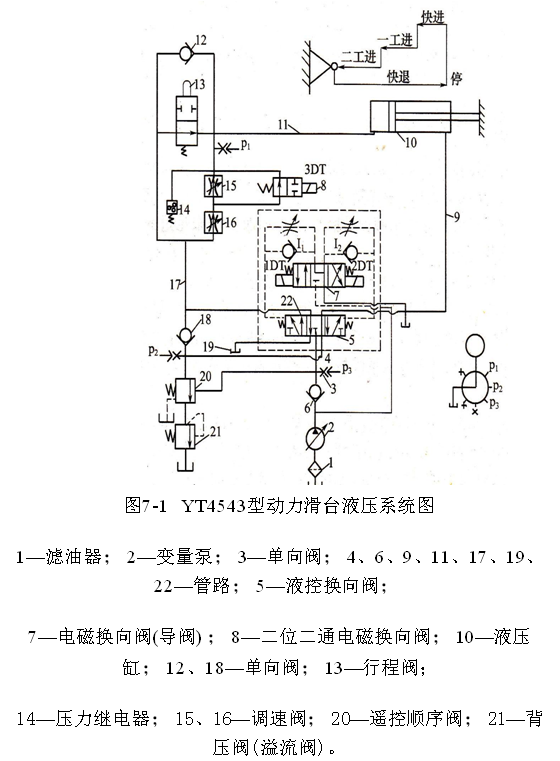

图7-1所示为YT4543 型动力滑台的液压系统，它是采用限压式变量泵、调速阀组串联在进油路上的容积节流调速系统；用电液换向阀实现系统主油路的换向；利用行程阀实现快进和工进的速度转换；快进时采用了差动快速回路；工进速度由调速阀控制。这个系统可实现多种自动工作循环，如快进一工进一停顿(死挡铁停留)一快退一原位停止；快进一一工进一二工进一停顿(死挡铁停留)一快退一原位停止等。工作于哪种自动工作循环状态是由电磁换向阀的电磁铁、行程阀的动作顺序决定的。



动画：
