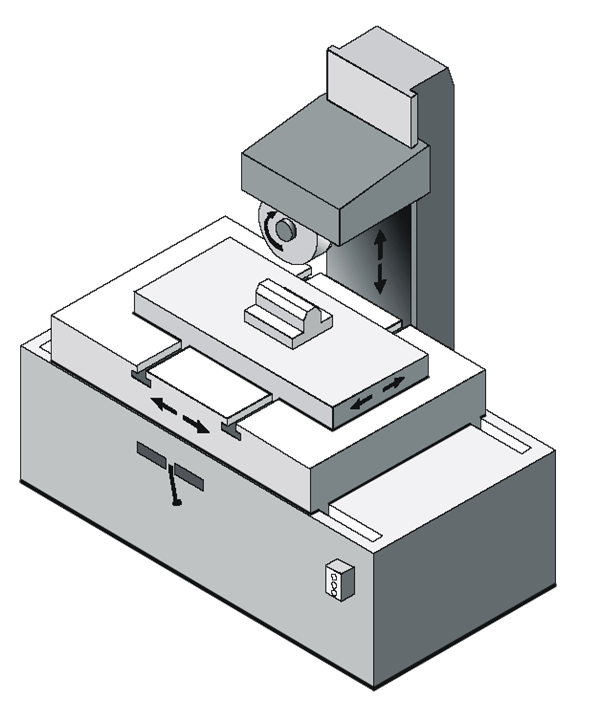

平面磨床的工作台是由一个液压缸驱动的

。

要求工作台往返速度相同，但是单杆液压缸两腔

有效面积不同，那么如何能达到工作台往返的速

度相同呢？如何设计其液压回路？

知识准备：

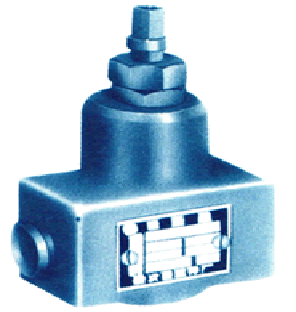

1、节流阀

通用节流方程    q = KAΔp m若流量系数K，前后压力差Δp，孔口指数m为定值，则流量q便只取决于过流断面积A,一旦调定A，流量不再发生变化，实际中，有许多因素影响着流量的稳定性。

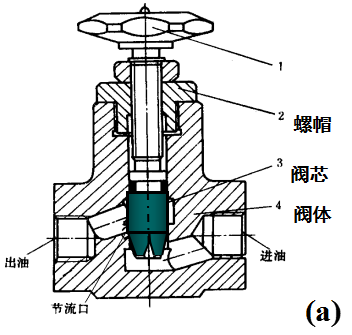

节流阀结构及工作原理

动画：

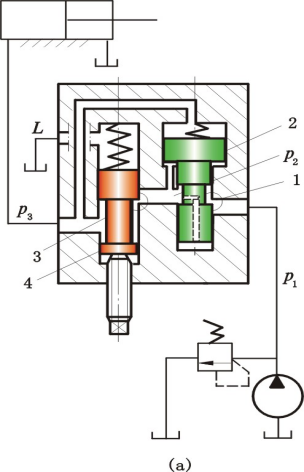

2、调速阀

采用上述节流阀存在着的问题：由于负载的变化引起节流阀前、后压差的变化，这导致执行元件的速度也相应的发生变化。为使速度稳定，就要使节流阀前后压差在负载变化情况下保持不变，从而使通过节流阀的流量由节流阀的开口大小来决定。把具有这一作用的阀和节流阀组合在一起，就构成能保持速度不随负载而变化的流量调节阀。常用的有两类：调速阀和溢流节流阀 。

节流阀适用于一般的系统，而调速阀适用于执行元件负载变化大而运动速度要求稳定的系统中。
