思政元素：双作用叶片泵的定子曲线形状直接影响泵的性能，如流量均匀性、噪声和磨损等。定子曲线是由四段圆弧和四段过渡曲线组成的，过渡曲线应保证叶片紧贴在定子内表面上，保证叶片在转子槽中径向运动时速度和加速度的变化均匀，使叶片对定子的内表面的冲击尽可能小。过渡曲线如采用阿基米德螺旋线，则叶片泵的流量理论上没有脉动，可是叶片在大、小圆弧和过渡曲线的连接点处产生很大的径向加速度，对定子产生冲击，造成连接点处磨损严重，并产生噪声；过渡曲线如采用等加速等减速曲线，则在加速度变化处仍会产生柔性冲击。为了减少磨损和噪声，我国科学家们发挥工匠精神和创新精神，对定子内表面过渡曲线开始了漫长的探寻之路，发明了5次方程线，该曲线和传统的等加速等减速曲线相比，对加速度的变化率加以限制，在临界点处平和过渡，完全消除了冲击，减少了磨损，大大降低了噪声。通过讲授定子曲线，强调工匠精神和创新精神，培养学生一丝不苟的学习态度和严谨的作风。

任务描述

数控加工中心得主轴进给运动采用微电子伺服控制，而其他辅助运动是采用液压驱动。液压泵作为动力元件向各分支提供稳定的液压能源。由于数控加工工作的特殊性，正确选择动力元件是保证整个液压系统可靠工作的关键。

任务分析

在加工中心的液压系统中，经常采用液压泵作为动力元件，液压泵自动地向各分支提供稳定的液压能源，如夹紧回路、机械手回转缸、刀库移动换刀等，由于加工工作的特殊性,加工中心得液压系统在工作时，不同于液压机，不需要液压泵输出较大的流量，也不需要输出很高的压力，但是要求液压泵在工作的时候噪声小、工作平稳，而齿轮泵在工作的时候噪声较大，流量大小不稳定，因此在工作中选用限压式变量叶片泵或双作用叶片泵配置蓄能器作为动力元件较好。

知识链接

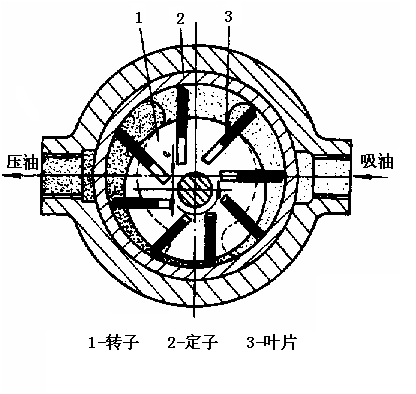

单作用叶片泵

叶片泵动画：

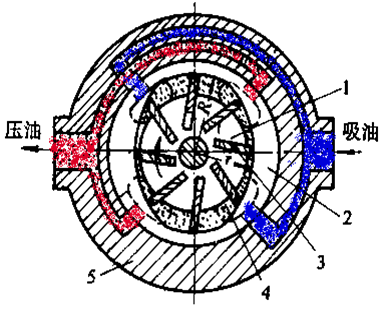

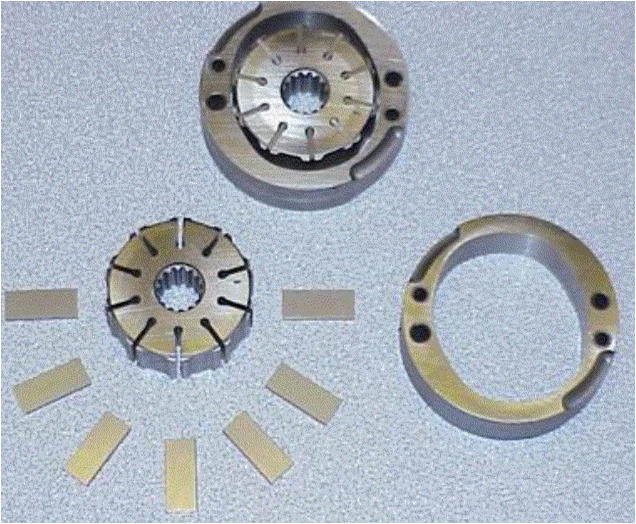

双作用叶片泵

双作用叶片泵的工作原理

限压式变量叶片泵

限压式叶片泵动画：
