铣刀轴中的滚动轴承
  • 1 任务导学
  • 2 课前练兵
  • 3 新知讲授
  • 4 小试牛刀
  • 5 思政课堂
  • 6 拓展资源


滚动轴承

学习目标
知识目标学习滚动轴承的种类、标记和画法
技能目标掌握滚动轴承的标记和规定画法
素养目标培养对制图的学习兴趣和严谨的学习工作态度
课前预习




滚动轴承是用来支承轴旋转的部件。由于它具有结构紧凑、摩擦阻力小等特点,因此应用十分广泛。滚动轴承的种类很多,并已标准化,选用时可查阅有关标准。要想用平面图形来表达滚动轴承的结构,我们必须要掌握滚动轴承的结构、种类、标注及国家标准规定画法等内容。

滚动轴承的结构

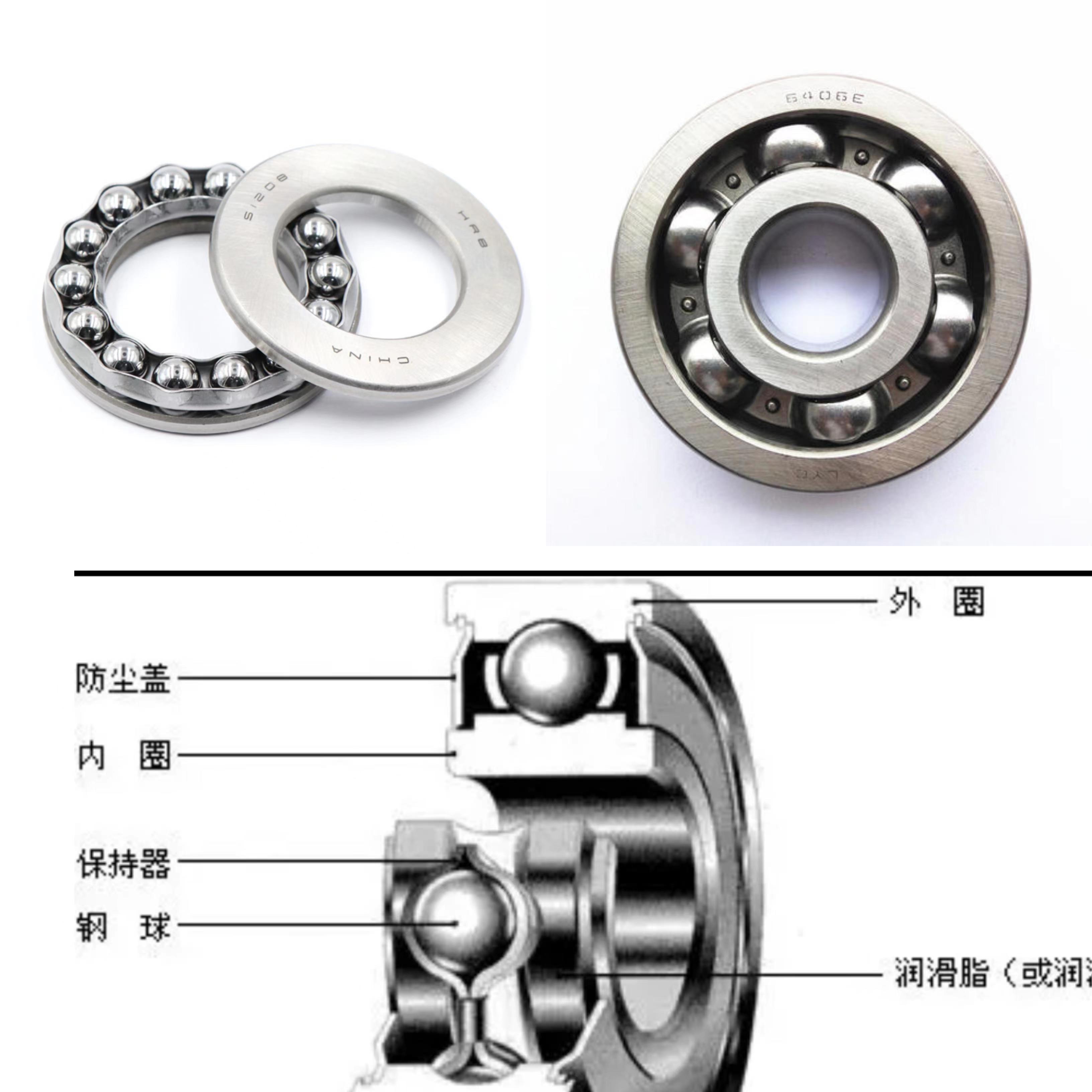

滚动轴承一般由四部分组成

1)外圈   外圈一般都固定在机体或轴承座内,一

般不转动。

2)内圈   内圈装在轴上,与轴紧密配合且随轴转动。

3)滚动体 滚动体位于内、外圈的滚道之间,滚动体

的形状有球、圆柱、圆锥等多种形状。

4)保持架 用来均匀分隔滚动体,防止滚动体之间

相互摩擦与碰撞。

滚动轴承的分类

按承受载荷的方向可分为以下三类:

1)向心轴承  主要承受径向载荷,如深沟球轴承。

2)推力轴承  只承受轴向载荷,如推力球轴承。

3)向心推力轴承  同时承受轴向和径向载荷,如圆锥滚子轴承。




学习建议
课前测试
