学习要点

l   零件序号标注

l   材料明细表

l   交替位置视图

相关知识

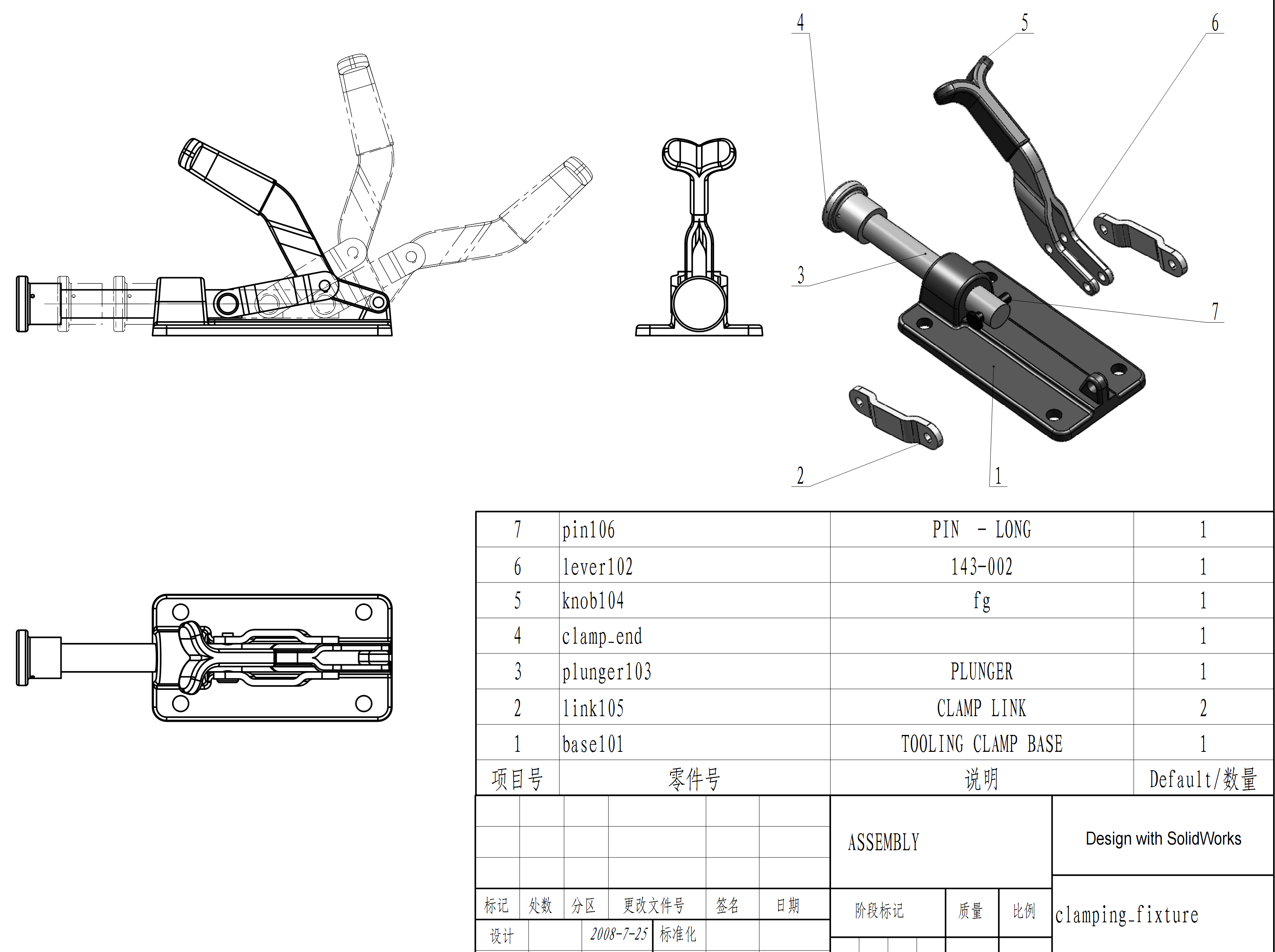

l   交替位置视图：交替位置视图常用于显示装配体的运动范围，表达机构可达到的运动极限位置，一般用双点划线表示。

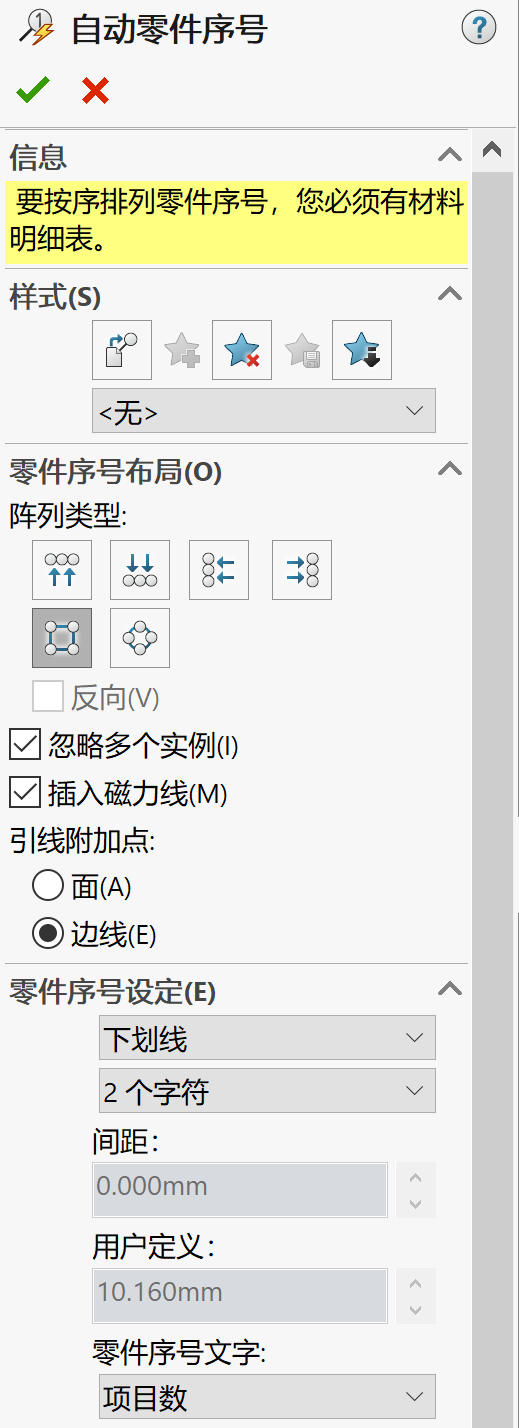

l   自动零件序号：零件序号用来将装配体中的零件以注释的方式标注出项目符号。可使用自动零件序号自动在一个或多个工程图视图中插入一组零件序号，零件序号会插入到适当的视图中，不会重复。

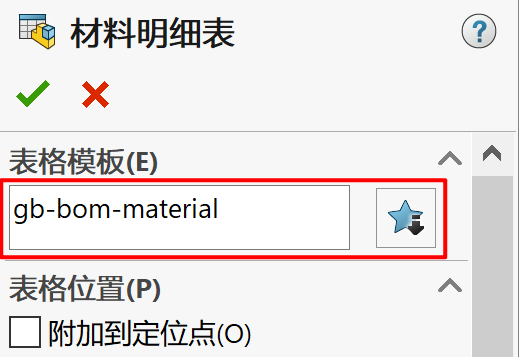

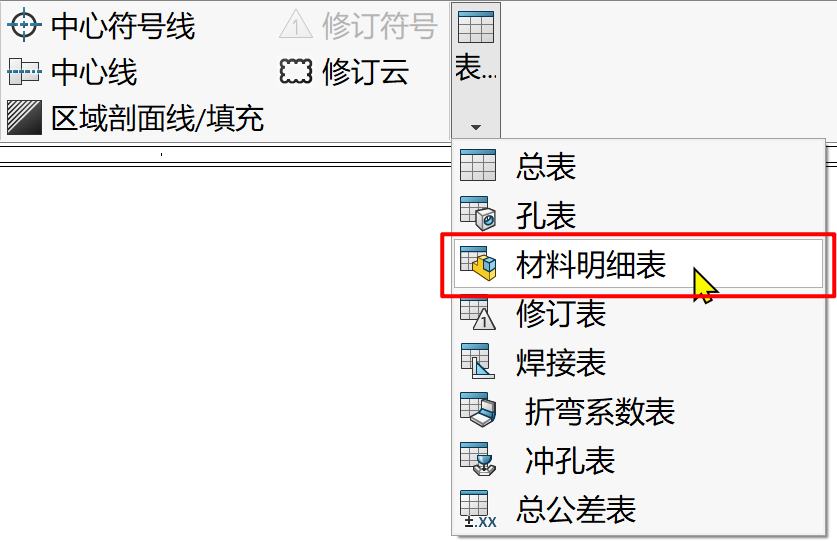

l   材料明细表：自动在装配体工程图中添加材料明细表(BOM)，带项目号、数量、零件号、及自定义属性。您可定位、移动、编辑、并分割材料明细表。

任务延展

1、导入视图

2、材料明细表

3、自动零件序号

练练手
