任务1 让投影嗨起来
  • 1 任务要点
  • 2 操作视频

学习要点


l   视图调色板

l   视图显示样式

l   尺寸标注

相关知识


l   视图调色板:它位于屏幕右侧的任务窗格中,可快速插入一个或多个预定义的视图到工程图中。它包含所选模型的标准视图、注解视图、剖面视图和平板型式(钣金零件)图像。您可以将视图拖到工程图纸来生成工程视图。每个视图作为模型视图而生成。

l   模型项目:可以将模型文件(零件或装配体)中的尺寸、注解以及参考几何体插入到工程图中。可以将项目插入到所选特征、装配体零部件、装配体特征、工程视图或者所有视图中。当插入项目到所有工程图视图时,尺寸和注解会以最适当的视图出现。显示在部分视图的特征,例如局部视图或剖面视图,会先在这些视图中标注尺寸。

任务延展

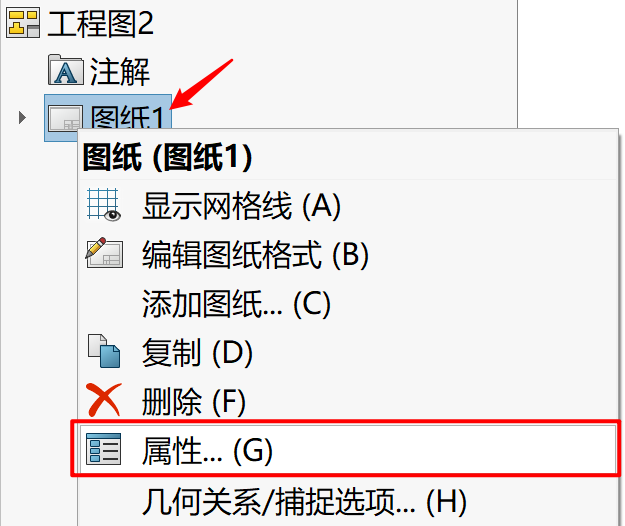

1、设置图纸

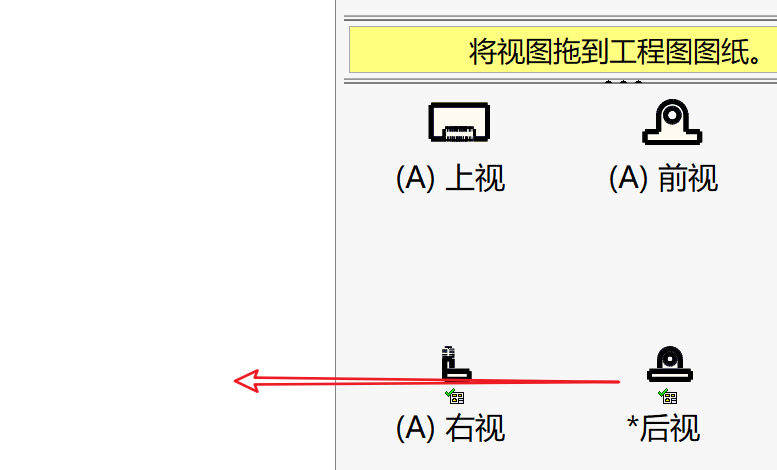

2、导入视图

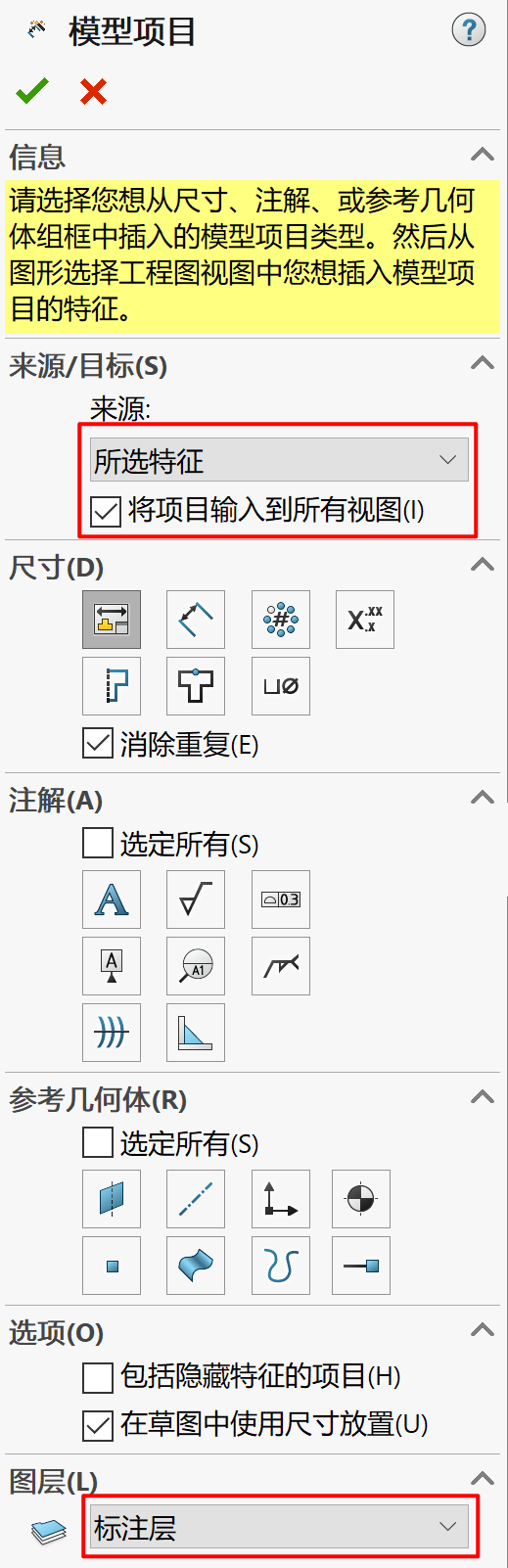

3、模型项目

4、调整标注

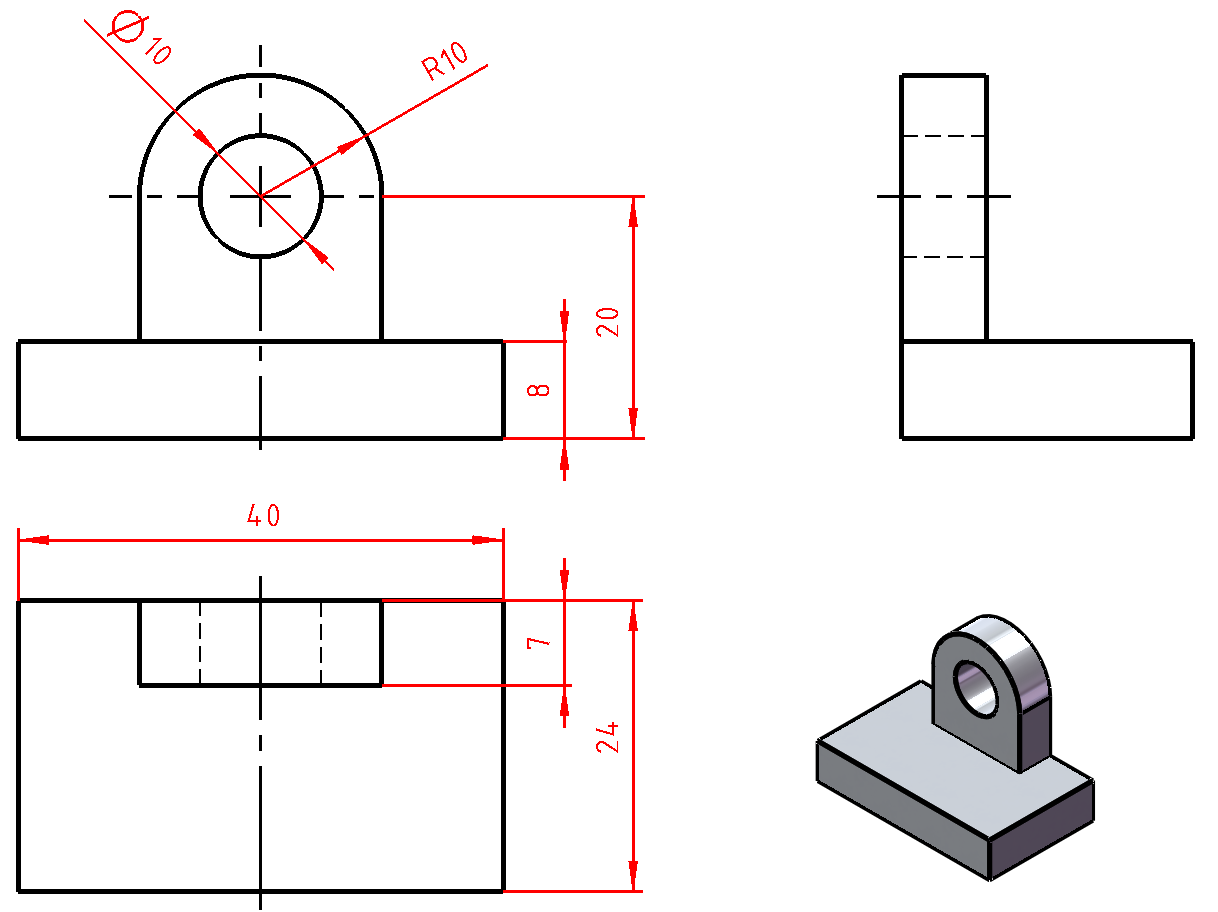

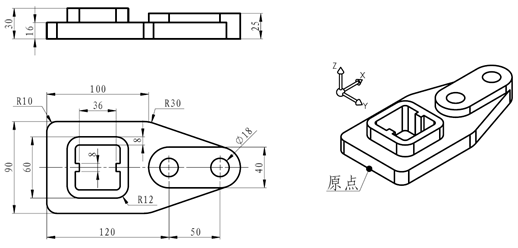

练练手
