任务3 爆炸吧，装配君
  • 1 任务要点
  • 2 操作视频

学习要点

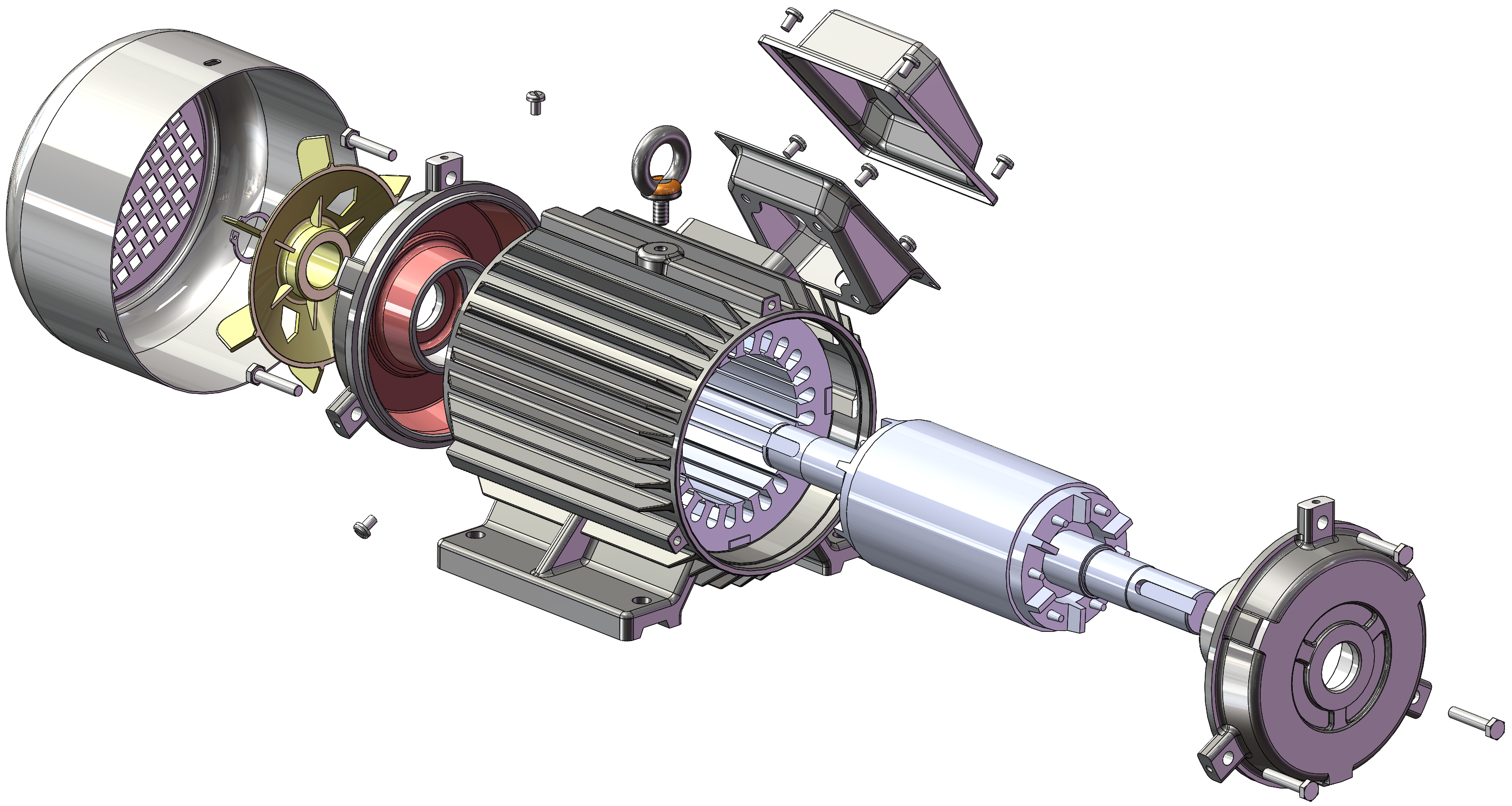

l   爆炸视图

相关知识


l   爆炸视图：您可以通过在图形区域中选择和拖动零件来生成爆炸视图，从而生成一个或多个爆炸步骤。

欲生成爆炸视图，执行以下选项之一：

>单击“爆炸视图”。

>单击插入 > 爆炸视图。

>在ConfigurationManager（配置管理器）中，右键单击配置名称，然后单击“新爆炸视图”。

任务延展

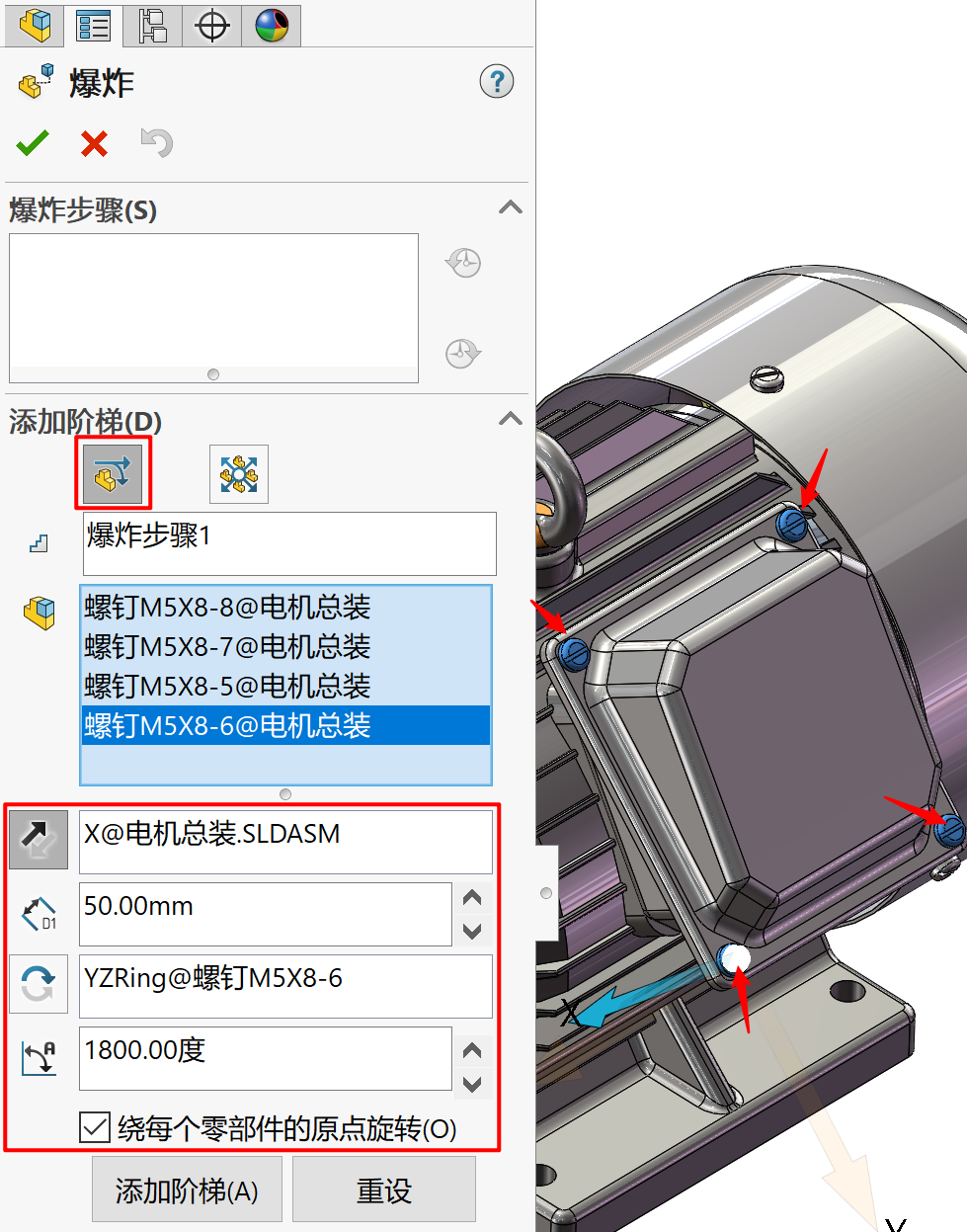

1、螺钉爆炸

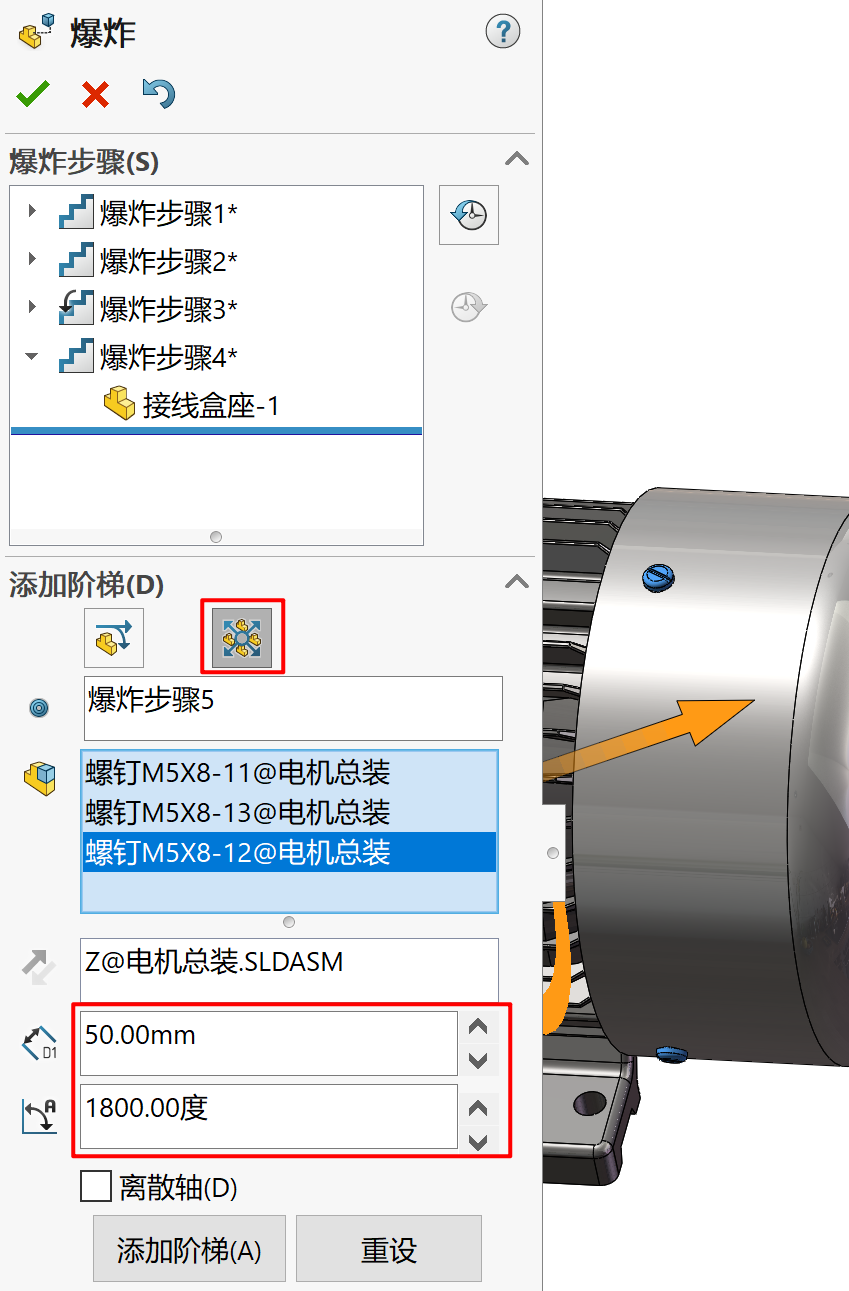

2、扇叶罩螺钉径向爆炸

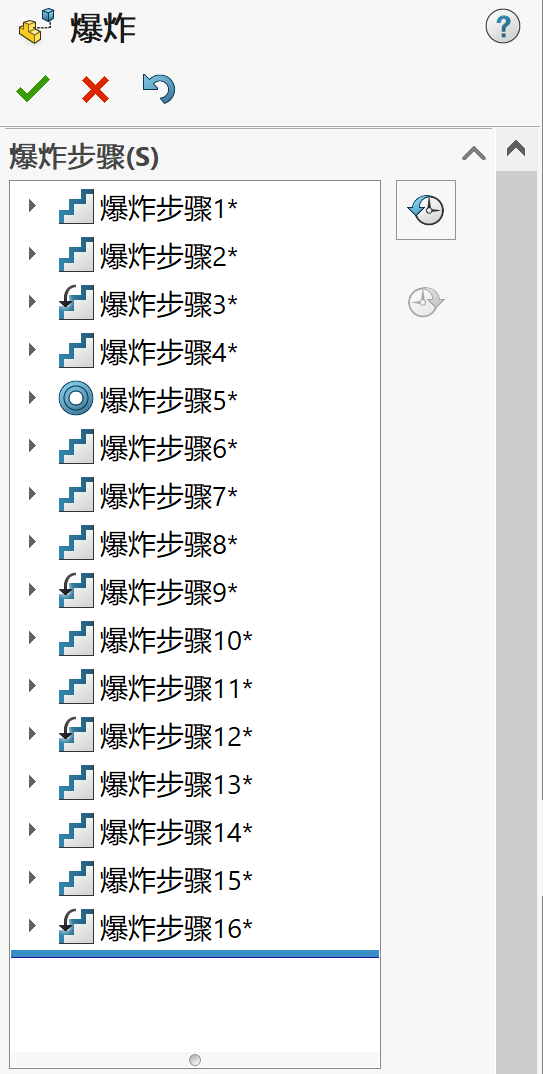

3、完成其他零部件爆炸

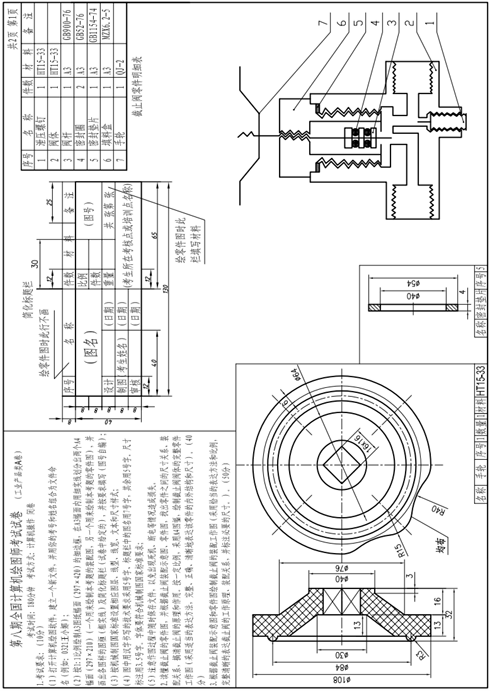

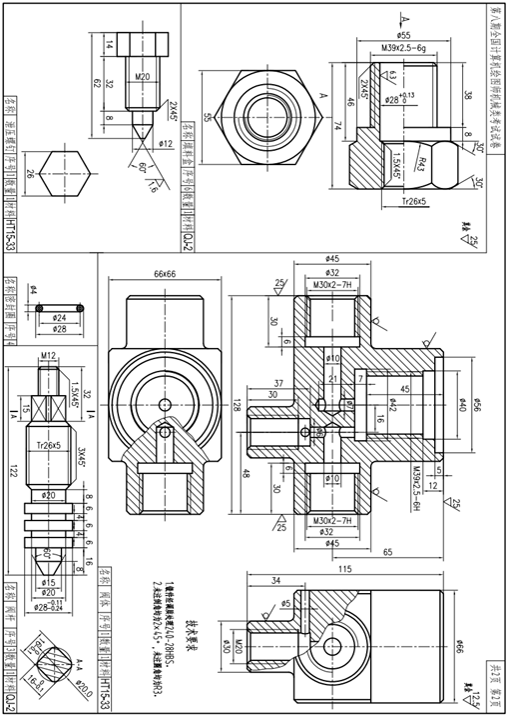

练练手
