学习要点

l 直线、圆形、转换实体引用等草图绘制命令

l 拉伸凸台/基体、拉伸切除命令

l 基准面命令

相关知识

l 基准面：垂直于曲线的基准面是基准面的另一种建立形式。在直（曲）线的端点上建立一个基准面，该基准面与直（曲）线的端点的切线方向垂直。建立时只需要单击直（曲）线，即可自动在离单击位置最近的端点上建立一个垂直于直（曲）线的基准面，为了更直观的确定平面的位置，建议再单击直（曲）线的端点。

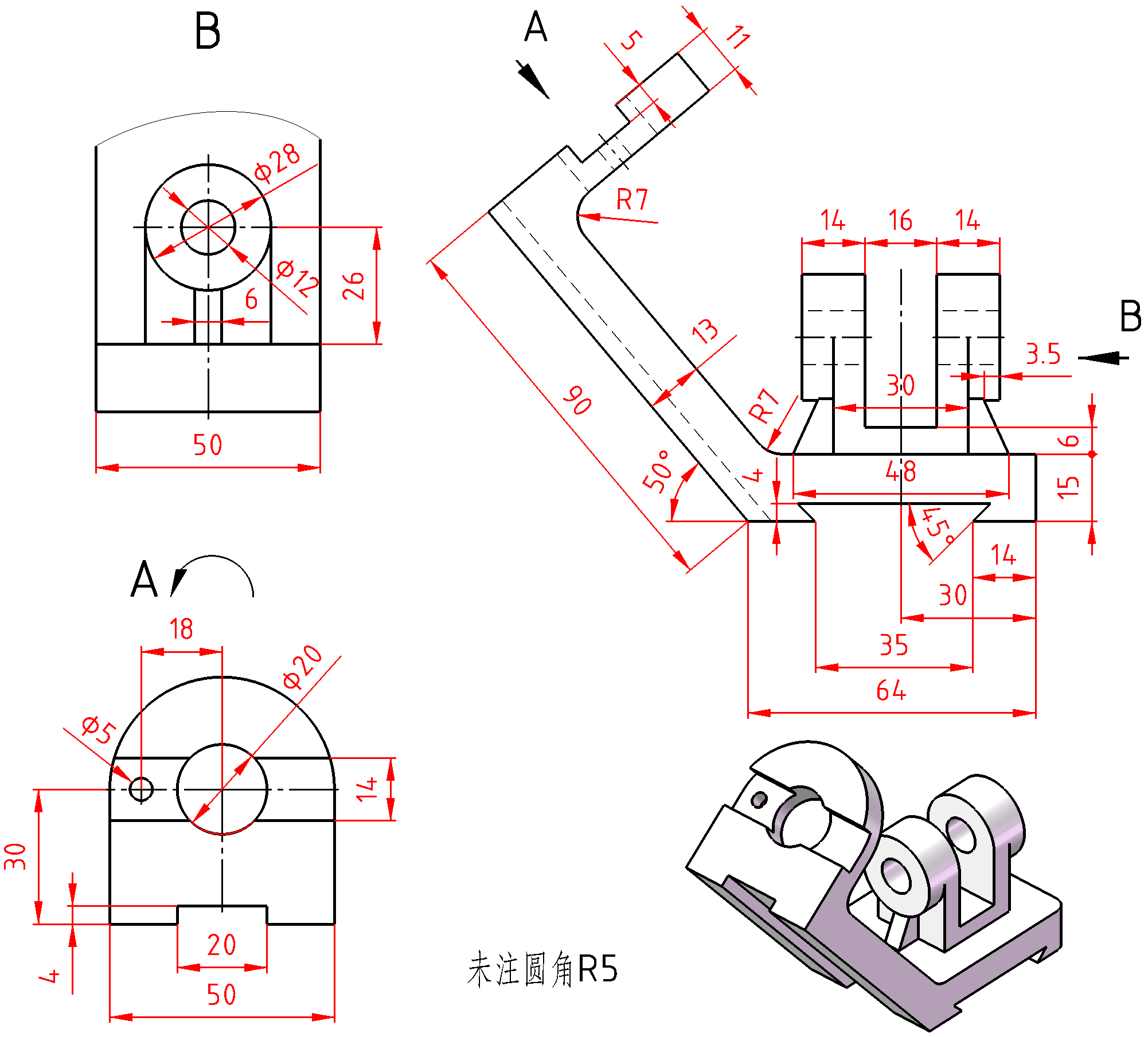

任务延展

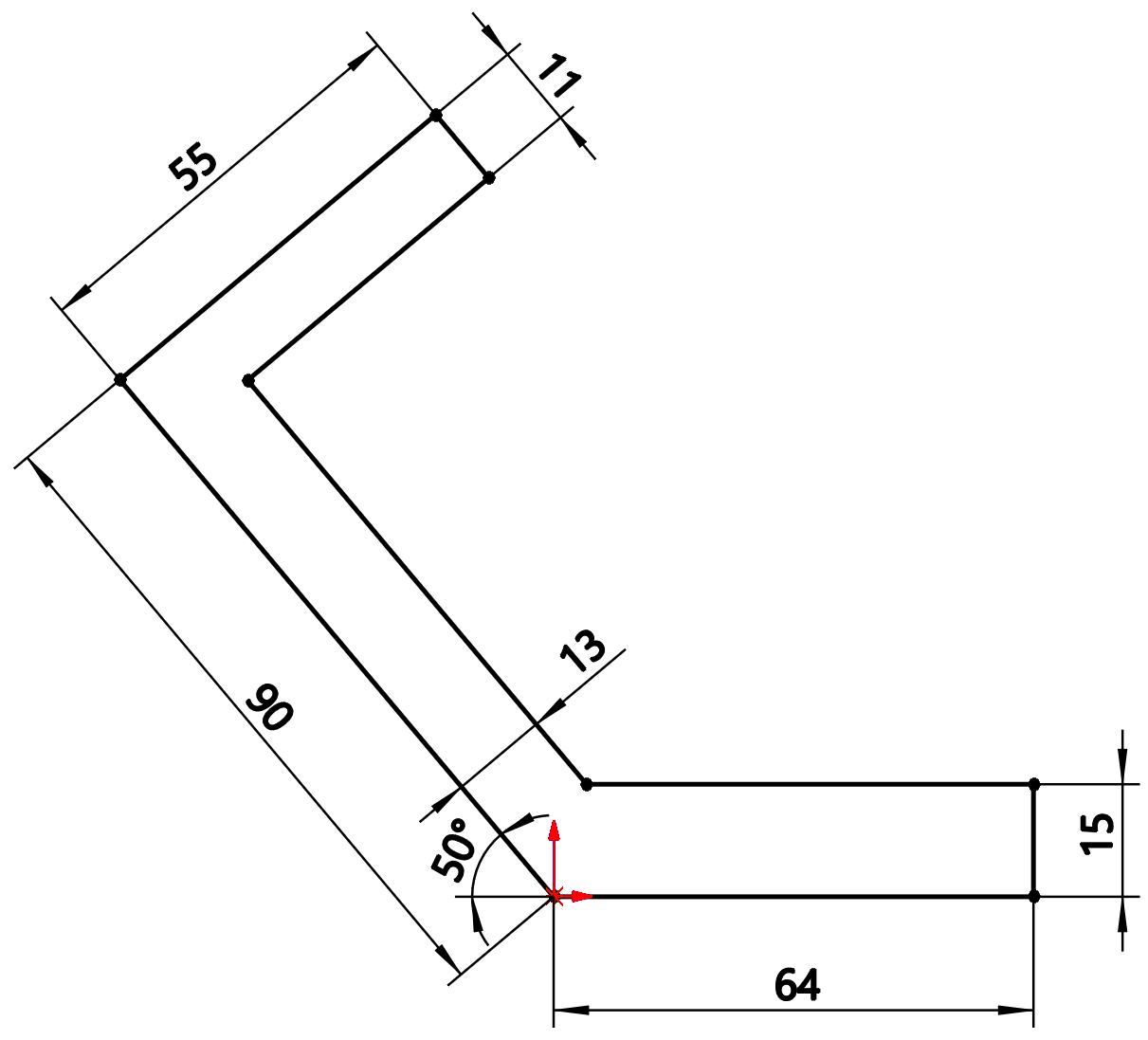

1、拉伸凸台/基体

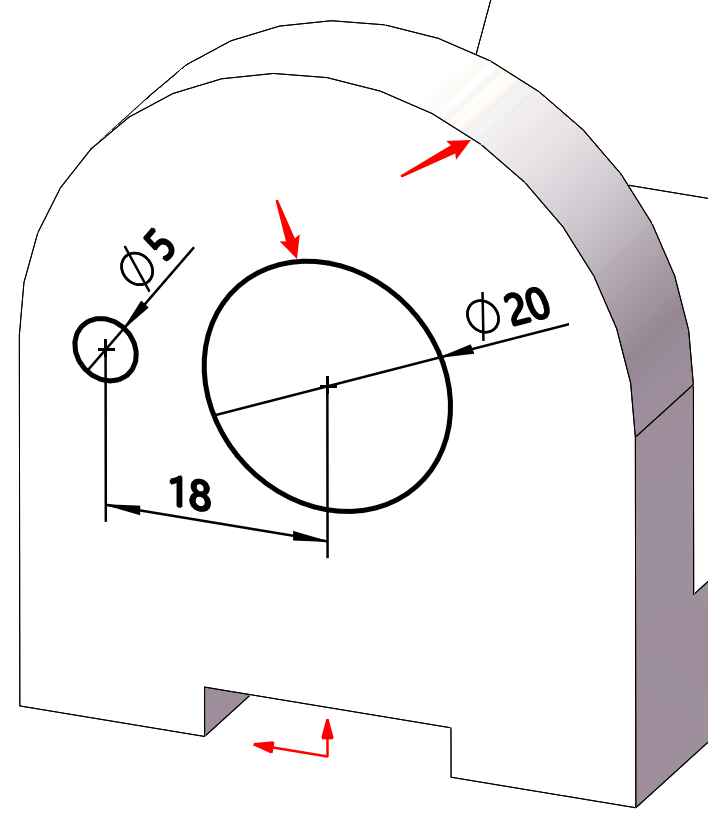

2、拉伸切除

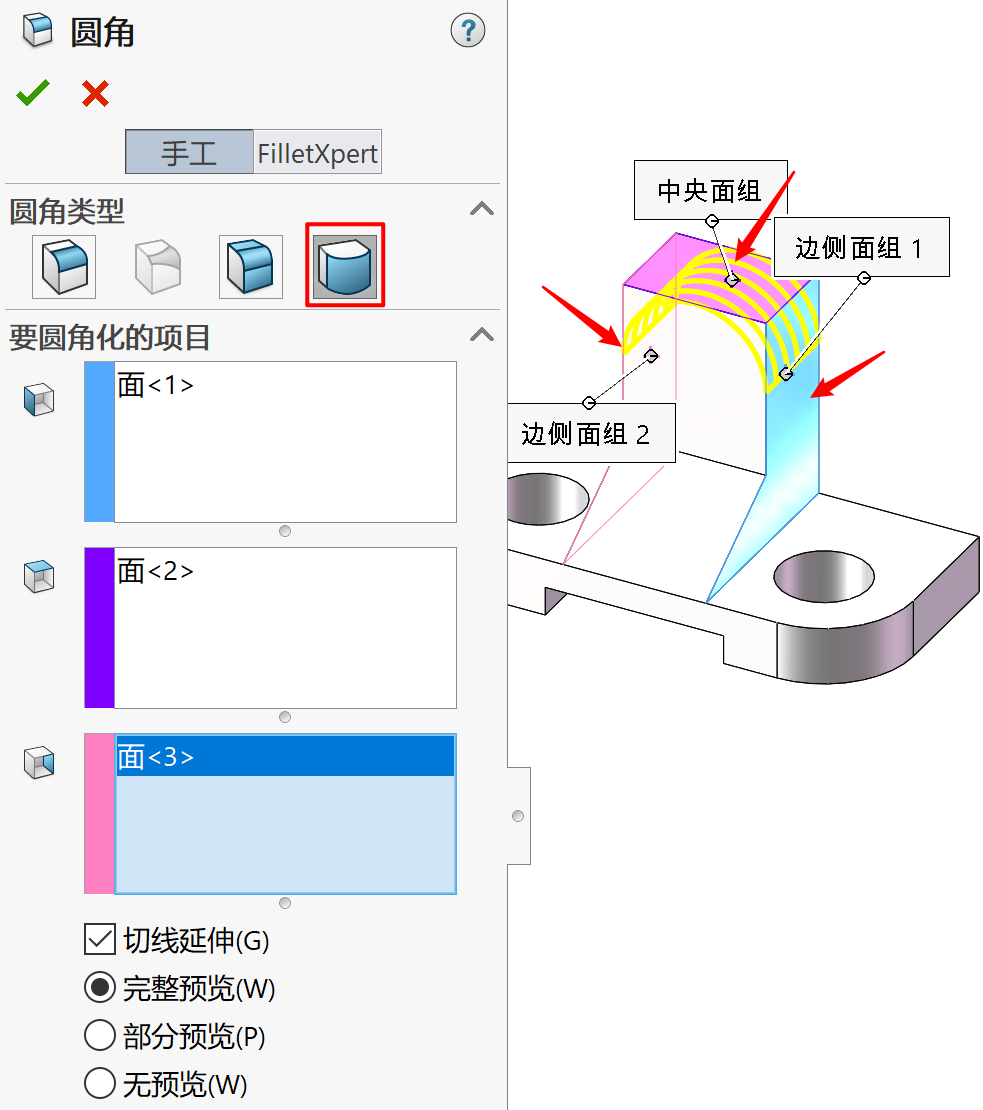

3、圆角

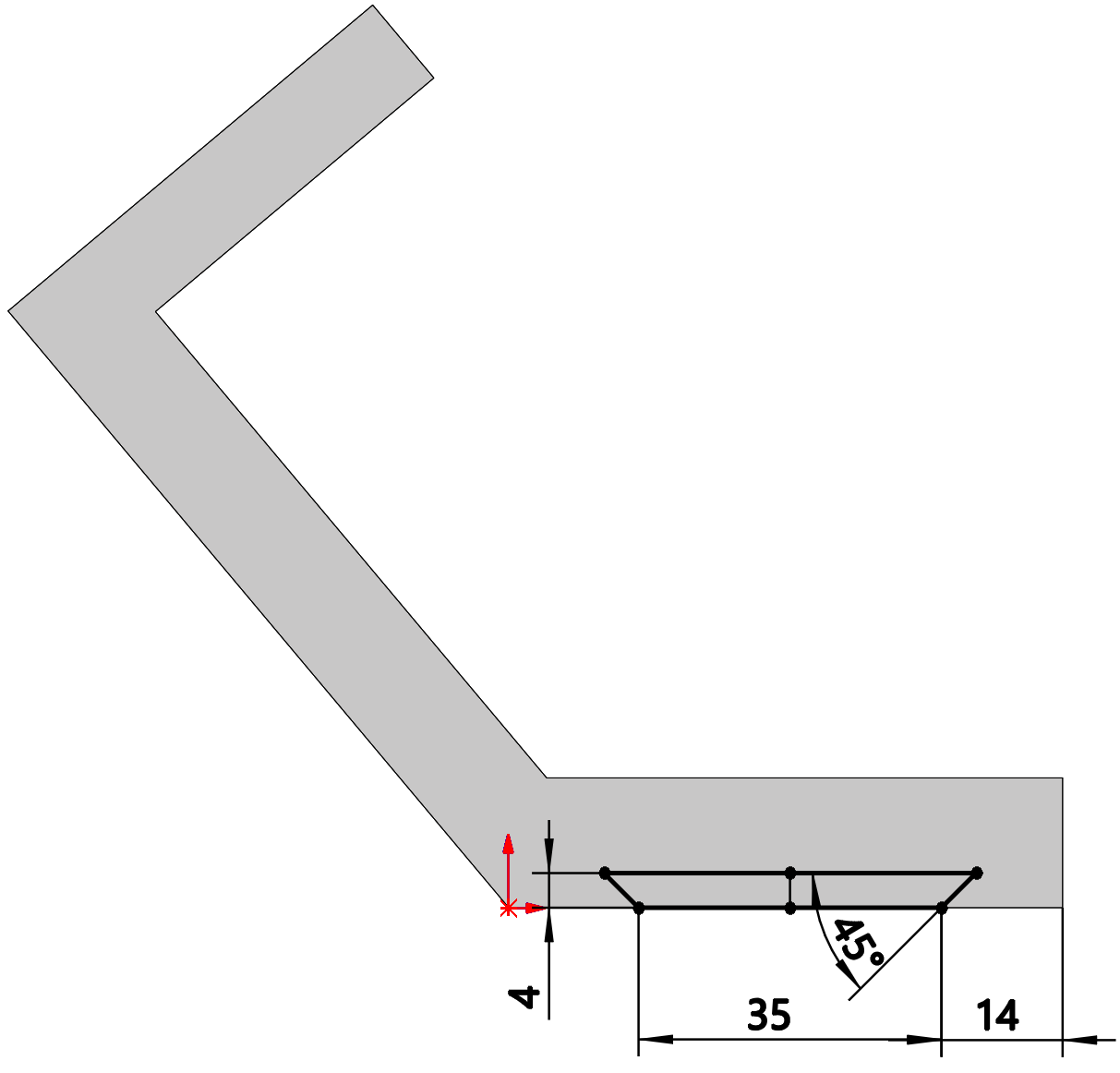

4、拉伸切除

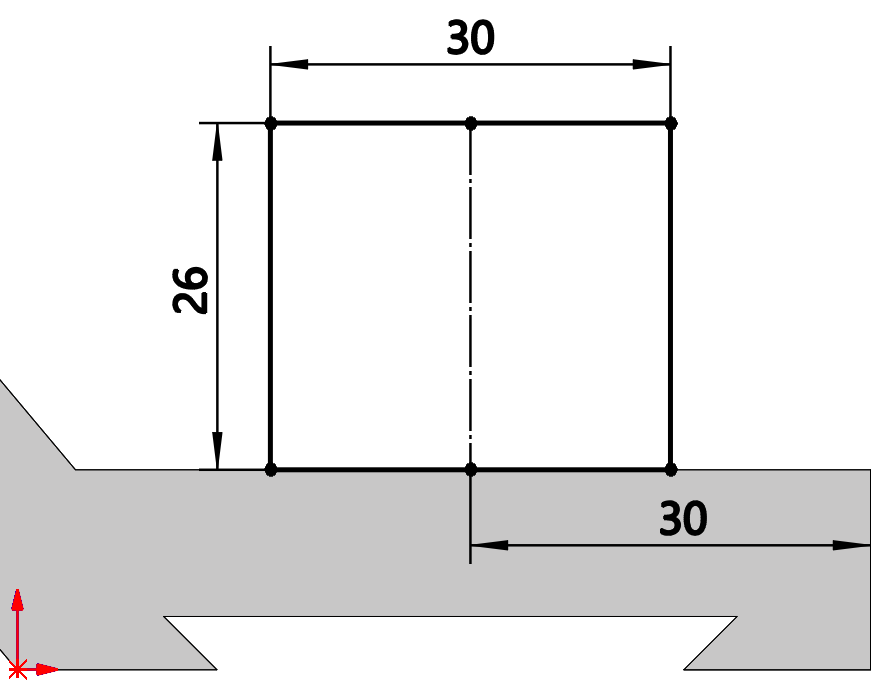

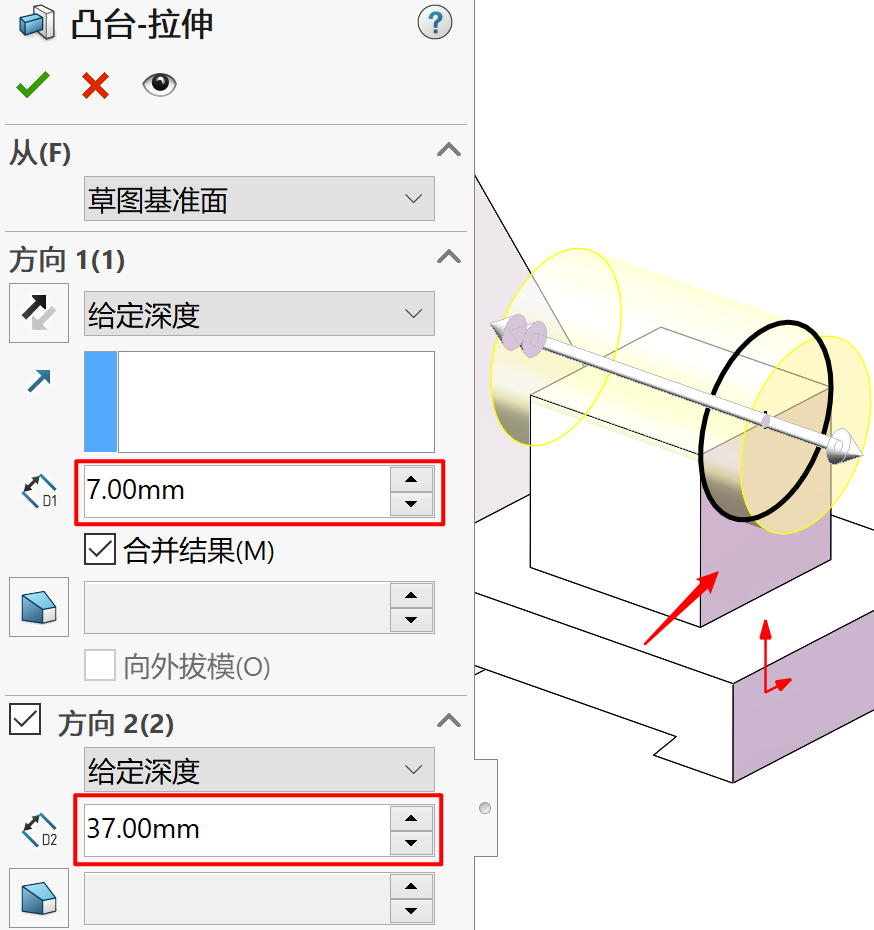

5、拉伸凸台/基体

6、拉伸切除

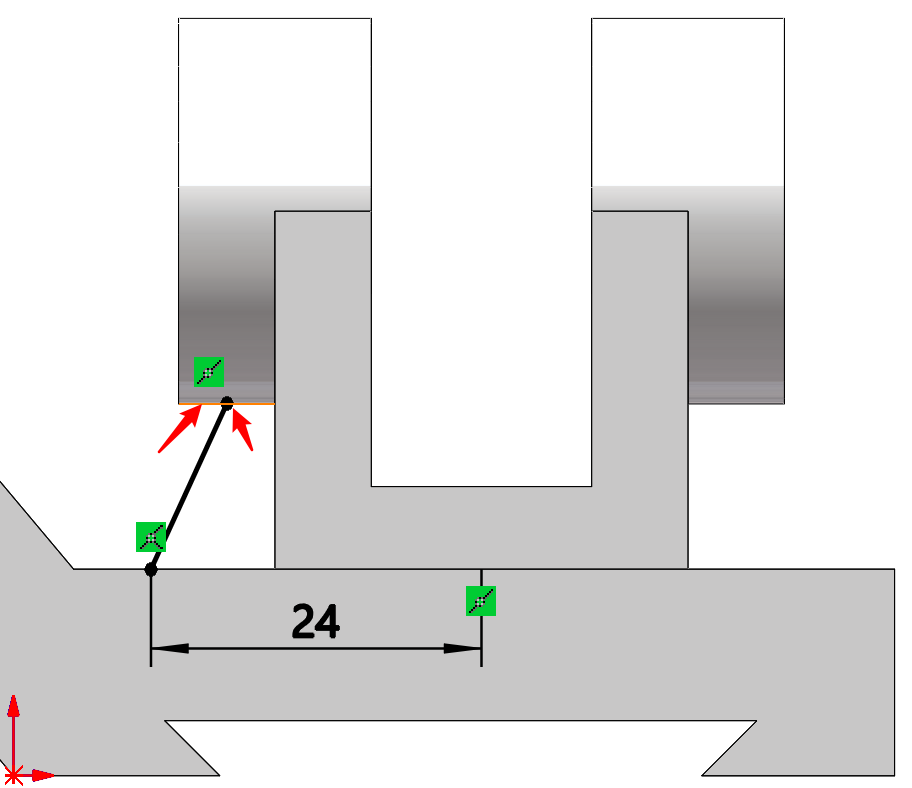

7、筋

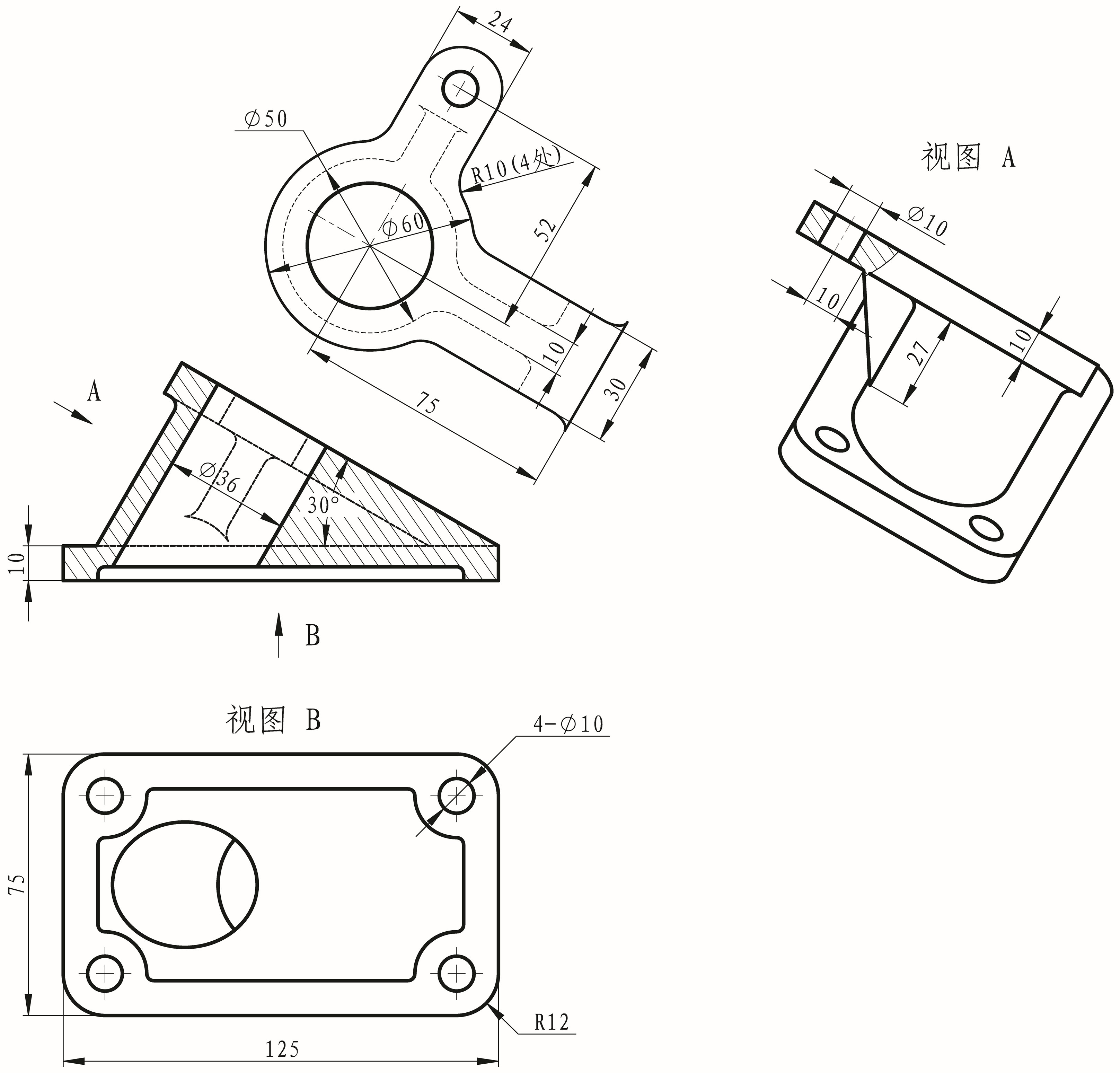

练练手
