学习要点

l 圆弧、圆、直线等草图绘制命令

l 转折命令、斜接法兰命令

l 展开、折叠命令

相关知识

l 转折：通过从草图线（草图必须只包含一根直线）生成两个折弯而将材料添加到钣金零件上。

l 斜接法兰：将一系列法兰添加到钣金零件的一条或多条边线上，在原理上类似于实体中的扫描命令。系统自动将法兰厚度链接到钣金零件的厚度上。

l 展开：在钣金零件中展开一个、多个或所有折弯。

l 折叠：在钣金零件中折叠一个、多个或所有折弯。

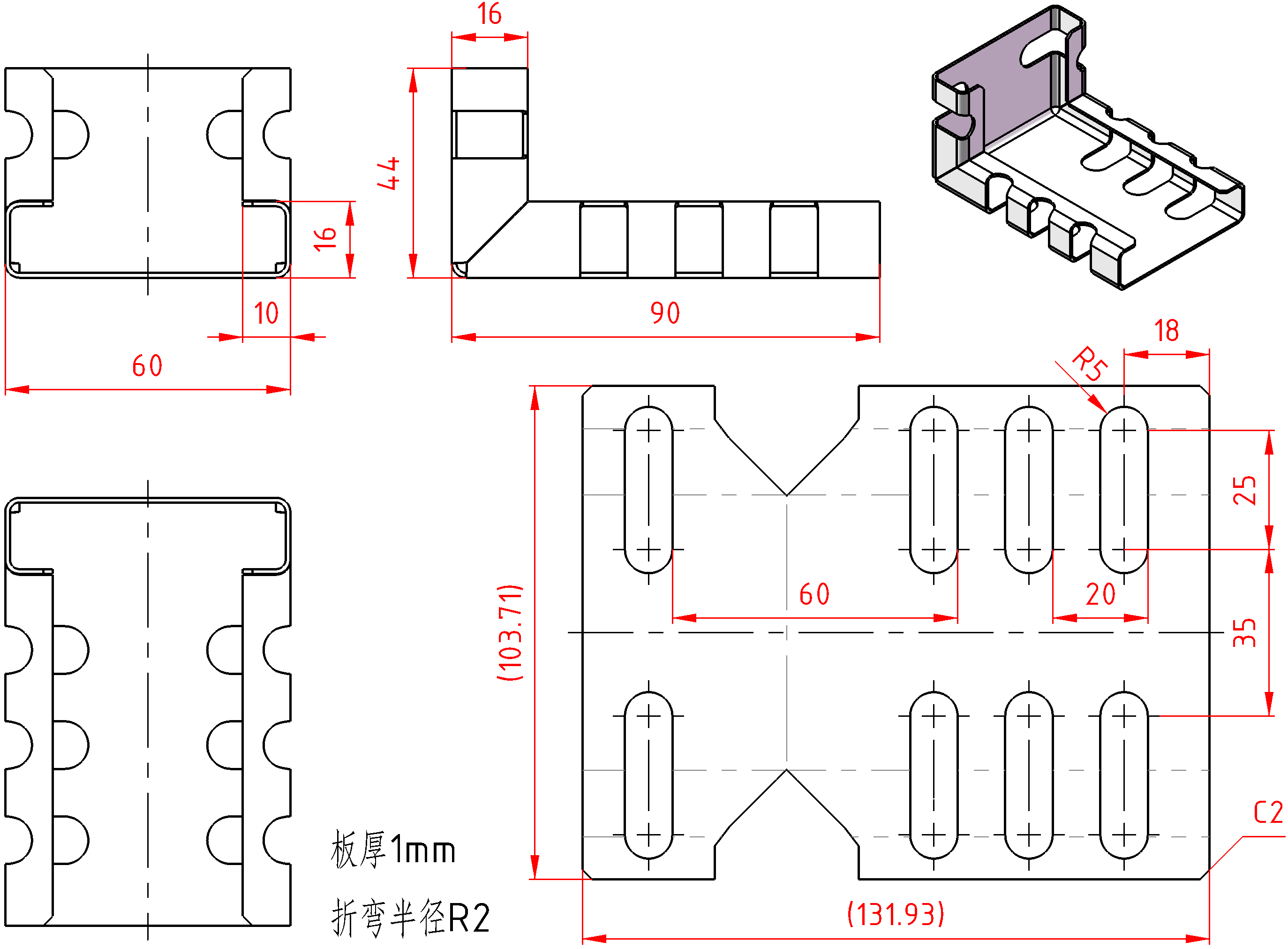

任务延展

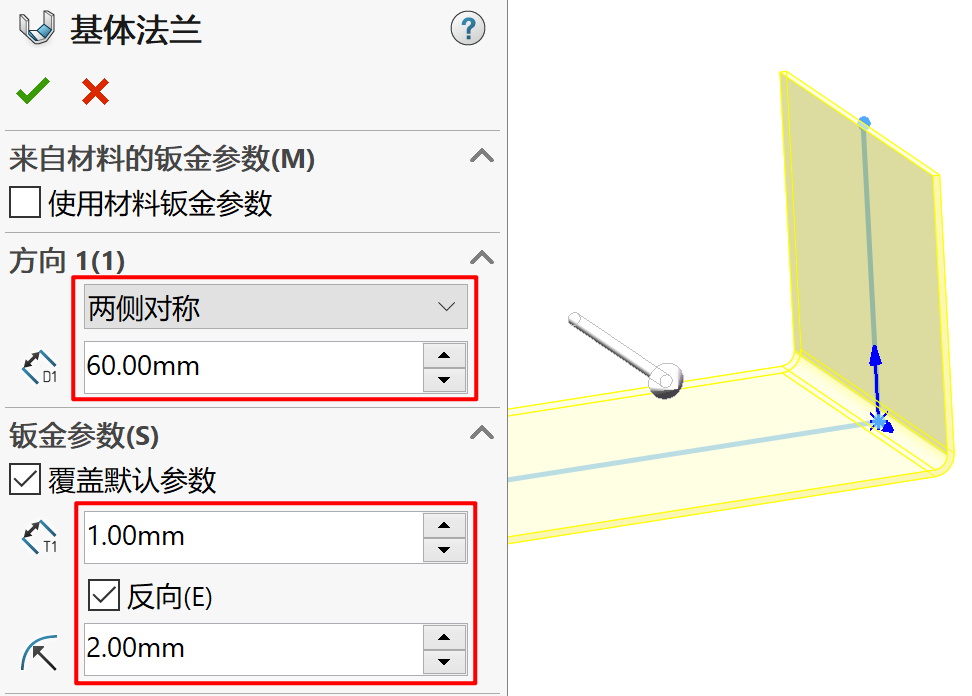

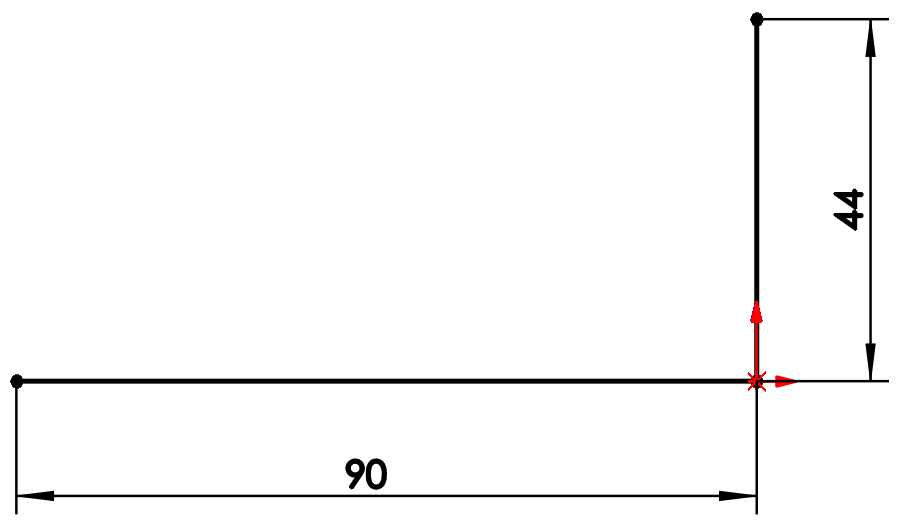

1、基体法兰/薄片

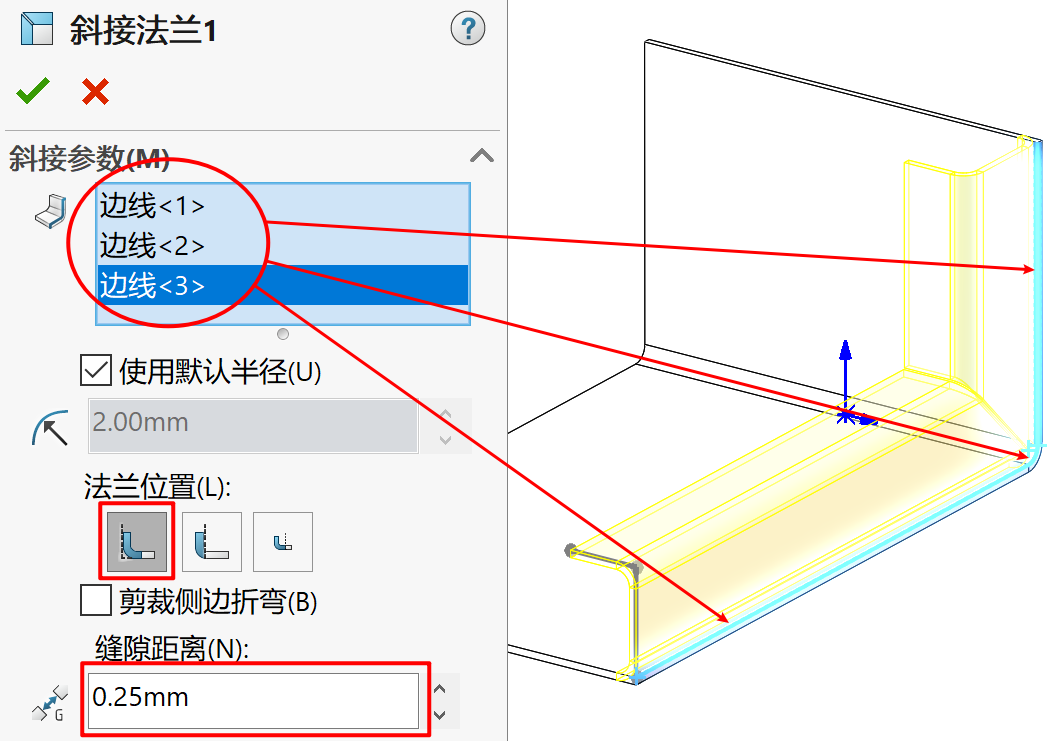

2、斜接法兰

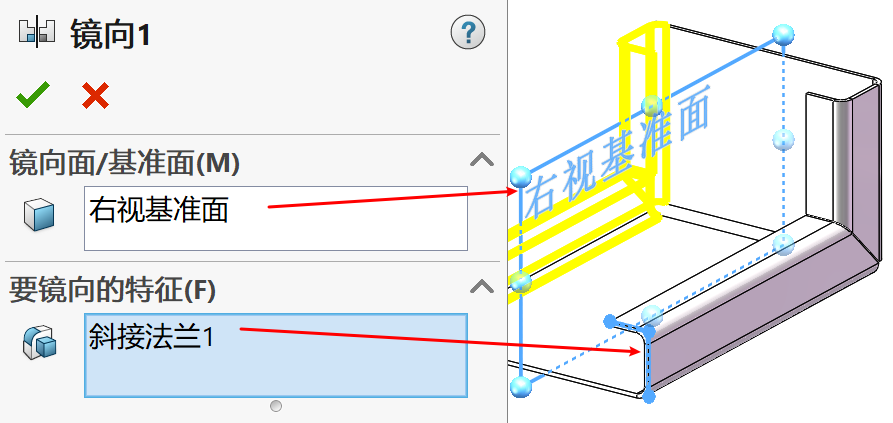

3、镜向

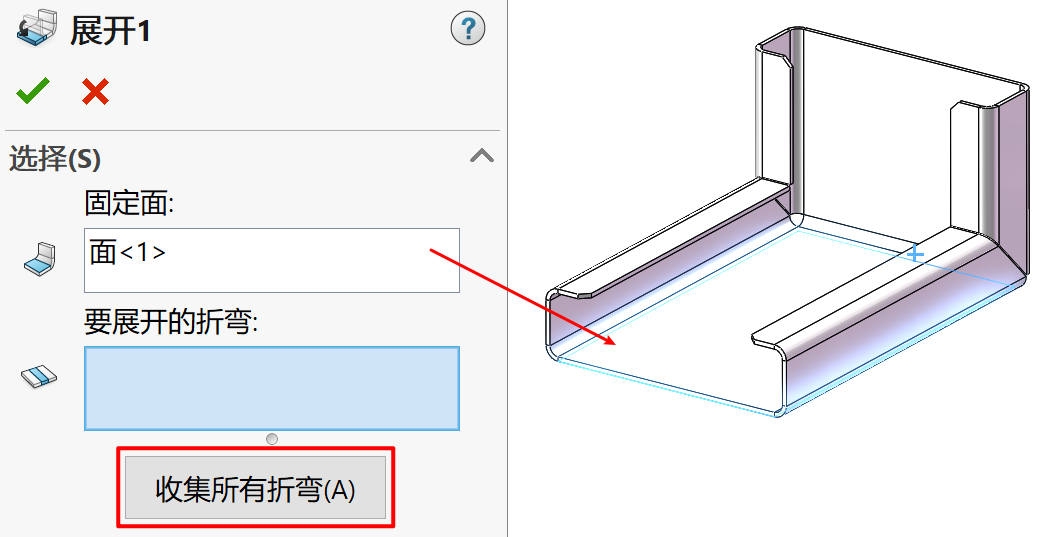

4、展开

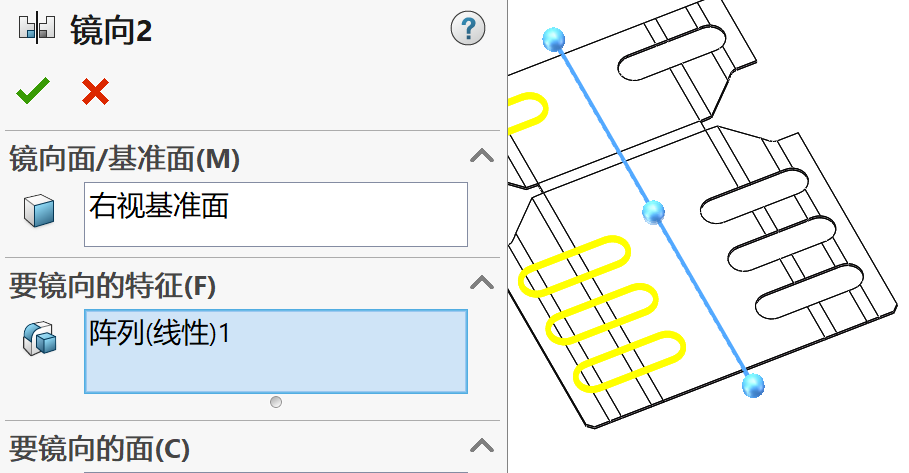

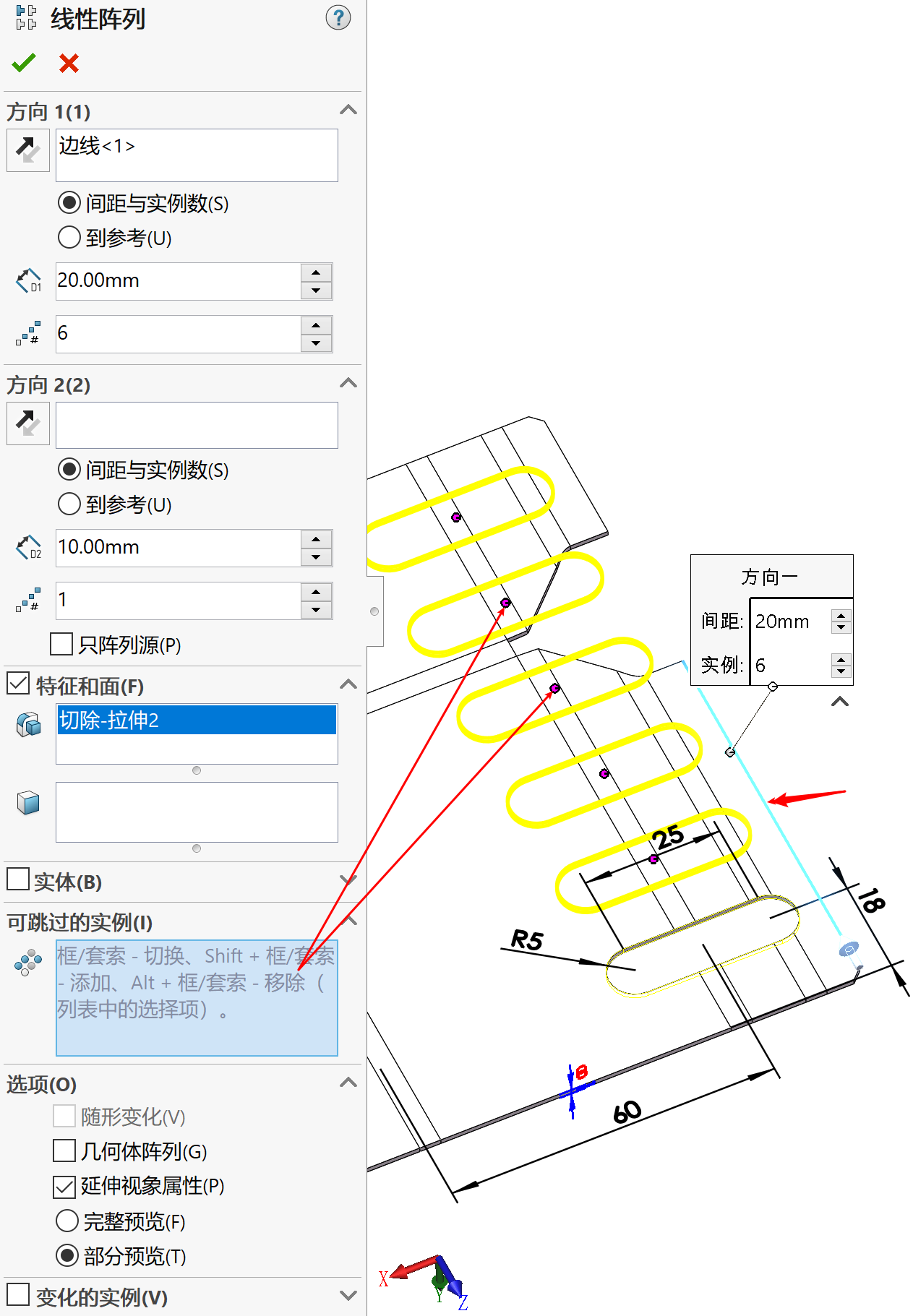

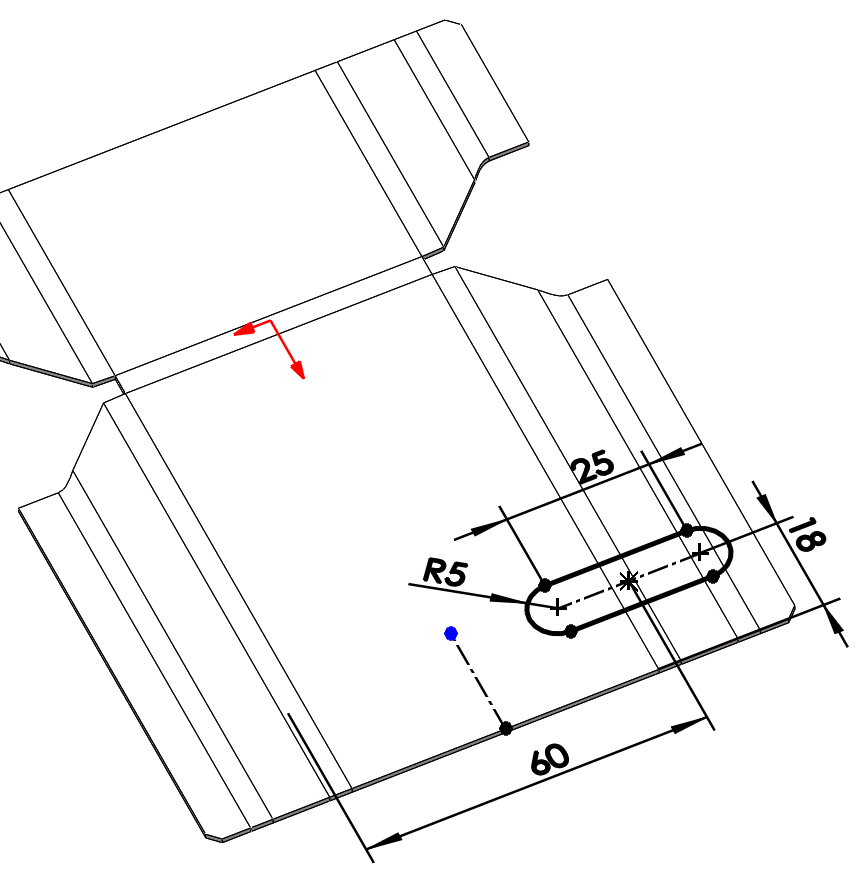

5、拉伸切除+阵列+镜向

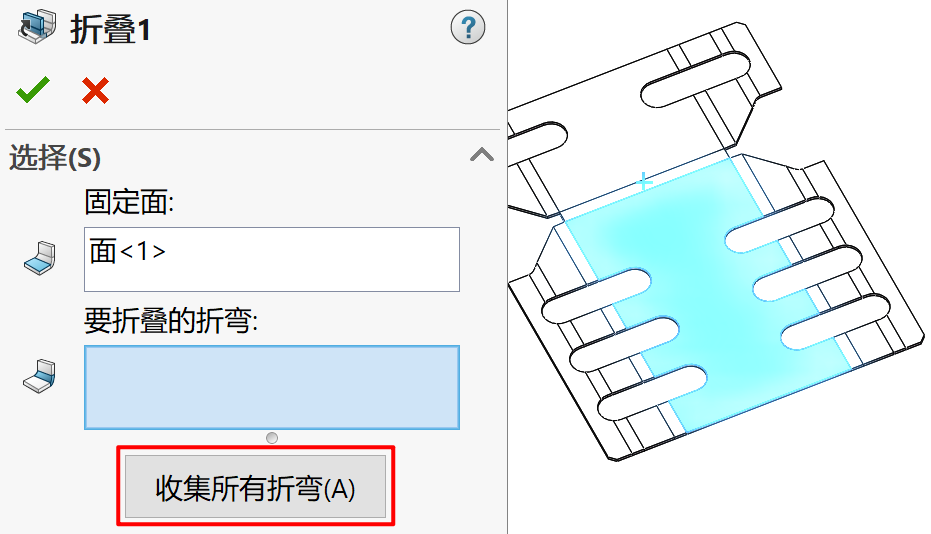

6、折叠

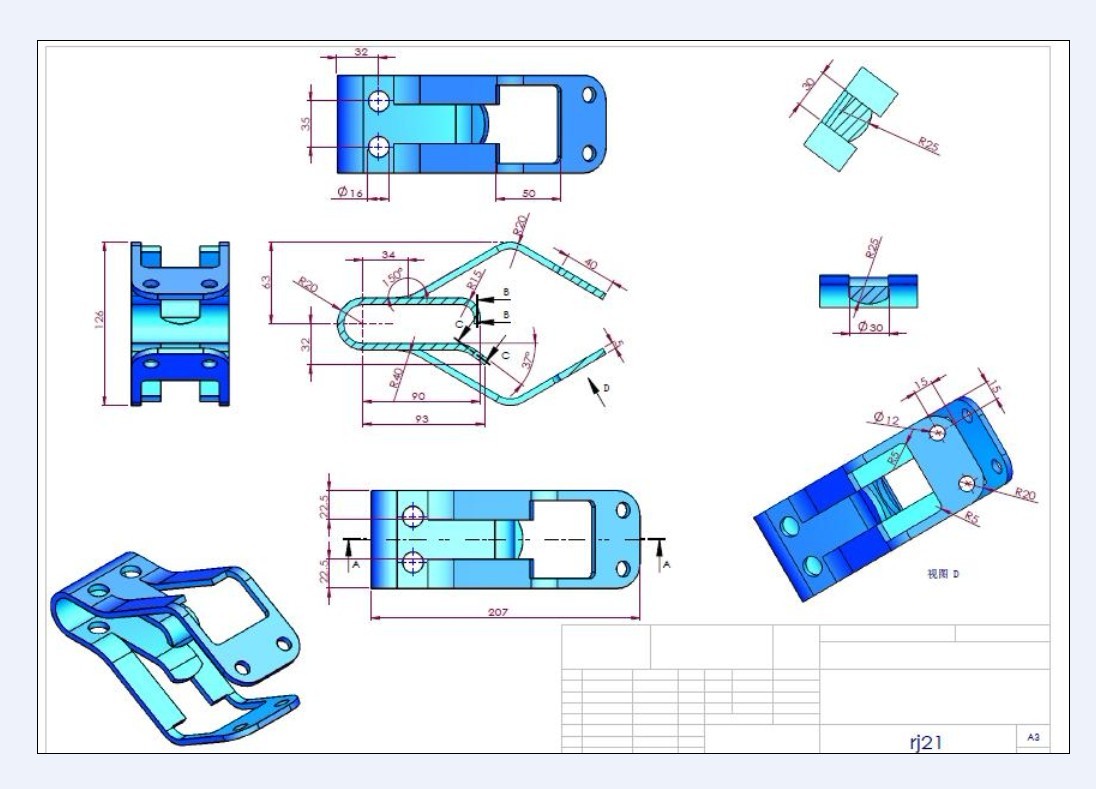

练练手
