学习要点

l 矩形、圆、直线等草图绘制命令

l 基体法兰/薄片命令

l 边线法兰命令

相关知识

l 基体法兰/薄片：基体法兰是新钣金零件的第一个特征（基体法兰特征是从草图生成的）。基体法兰特征被添加到 SOLIDWORKS 零件后，系统就会将该零件标记为钣金零件。您可以使用基体法兰/薄片来插入薄片而不将其合并到现有零件，从而在现有钣金零件中生成实体。对于薄片来说，系统会自动将薄片特征的深度设置为钣金零件的厚度。至于深度的方向，系统会自动将其设置为与钣金零件重合，从而避免实体脱节。

l 边线法兰：可添加法兰到一条或多条线性边线，以及调整角度、位置等。可创建比其附加到的边线更长的边线法兰。您也可以在非平面的面的非线性（圆形）边线上创建边线法兰。

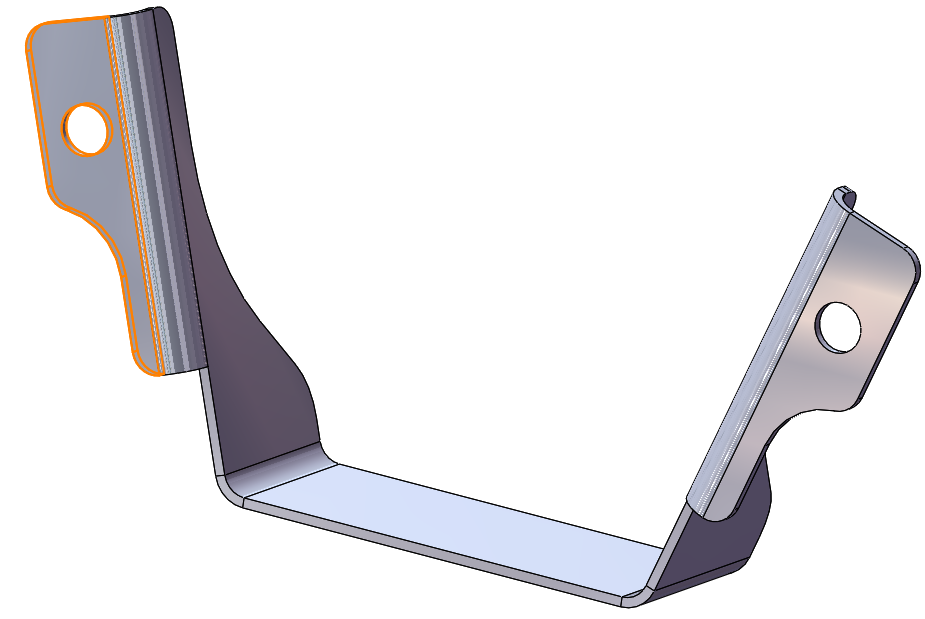

任务延展

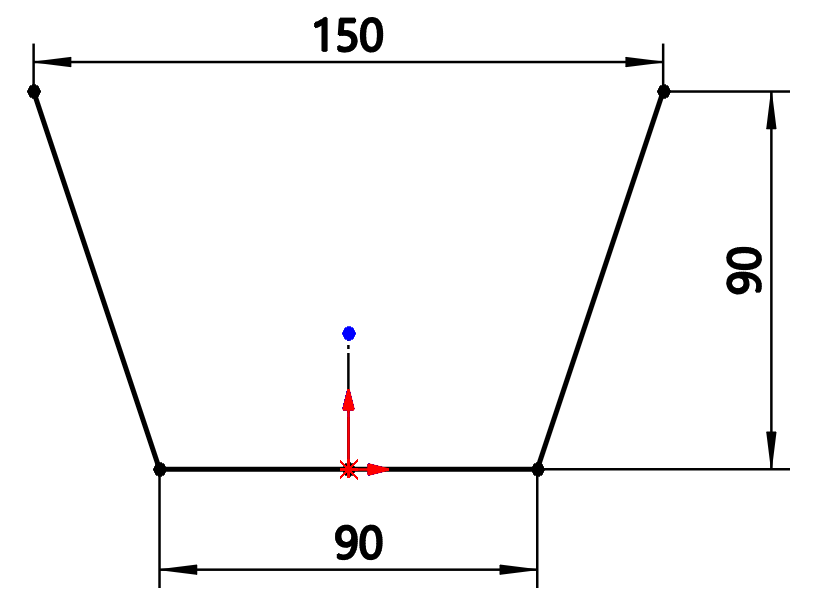

1、基体法兰/薄片

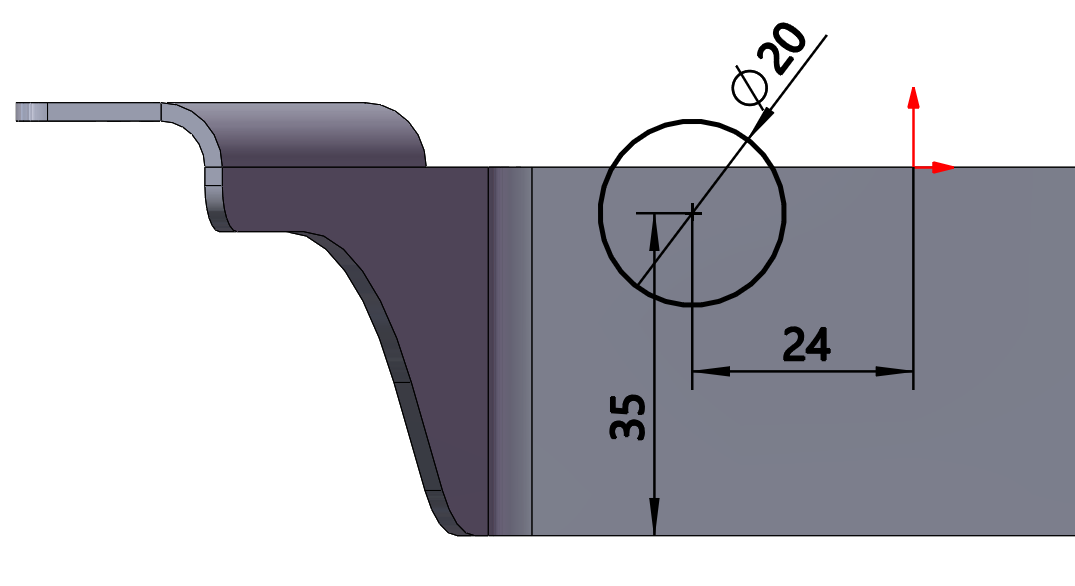

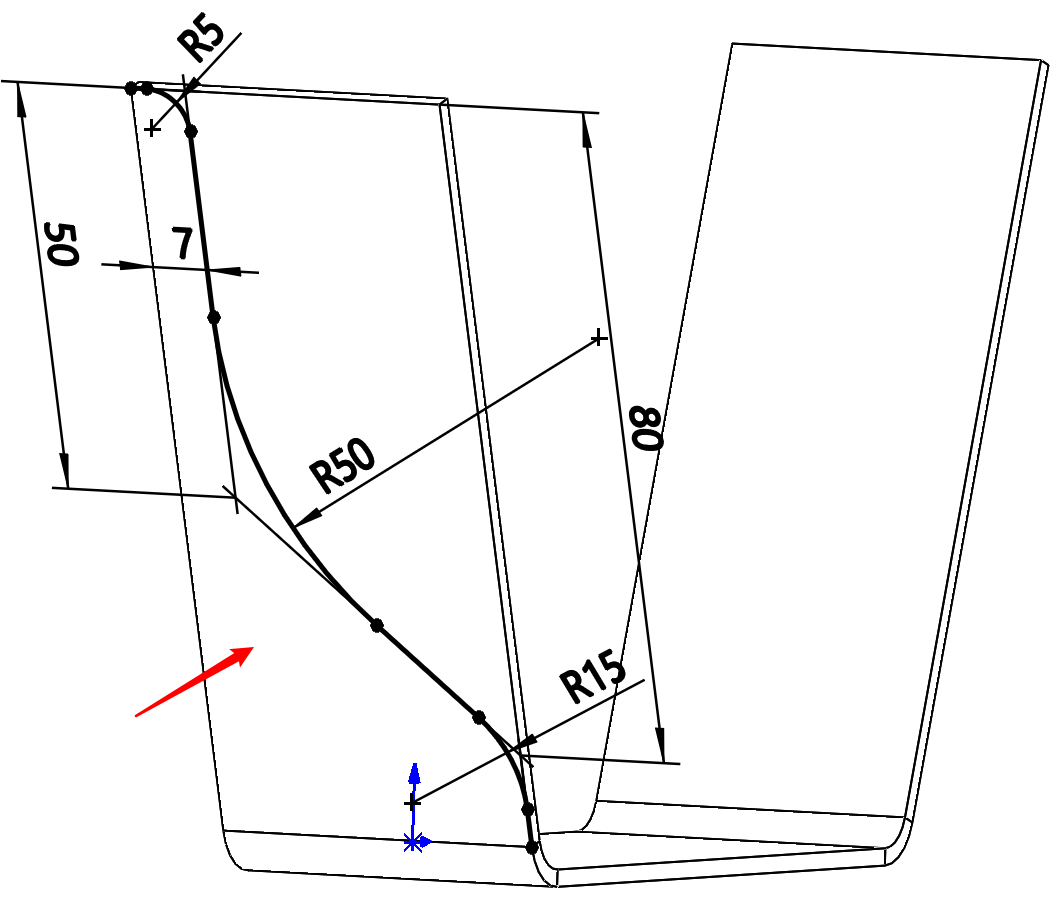

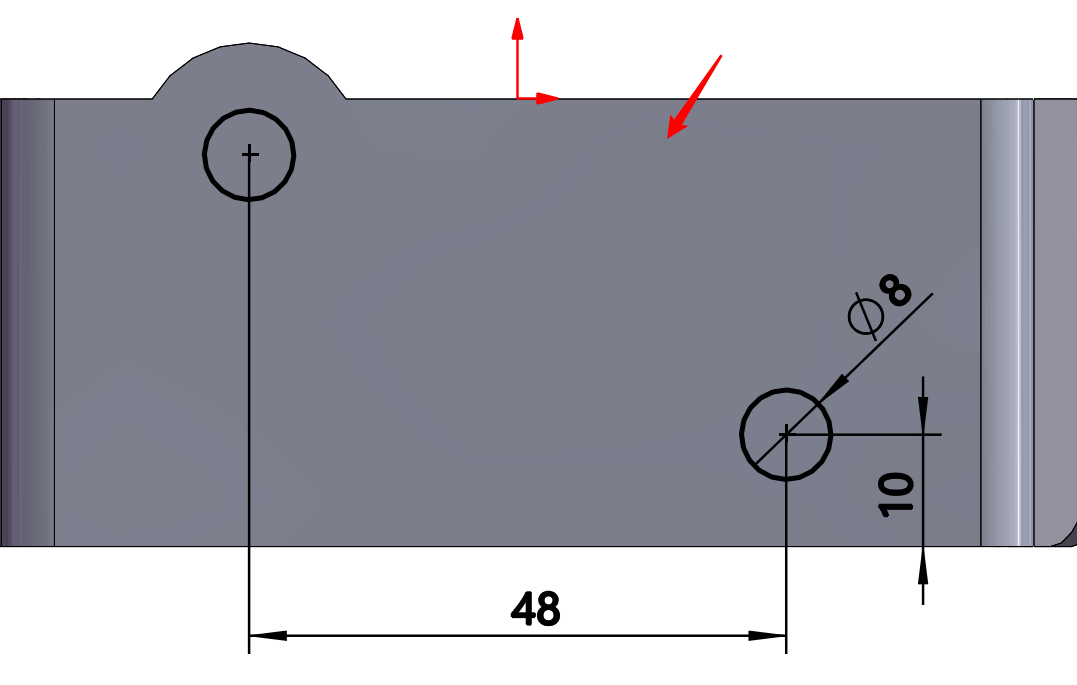

2、拉伸切除

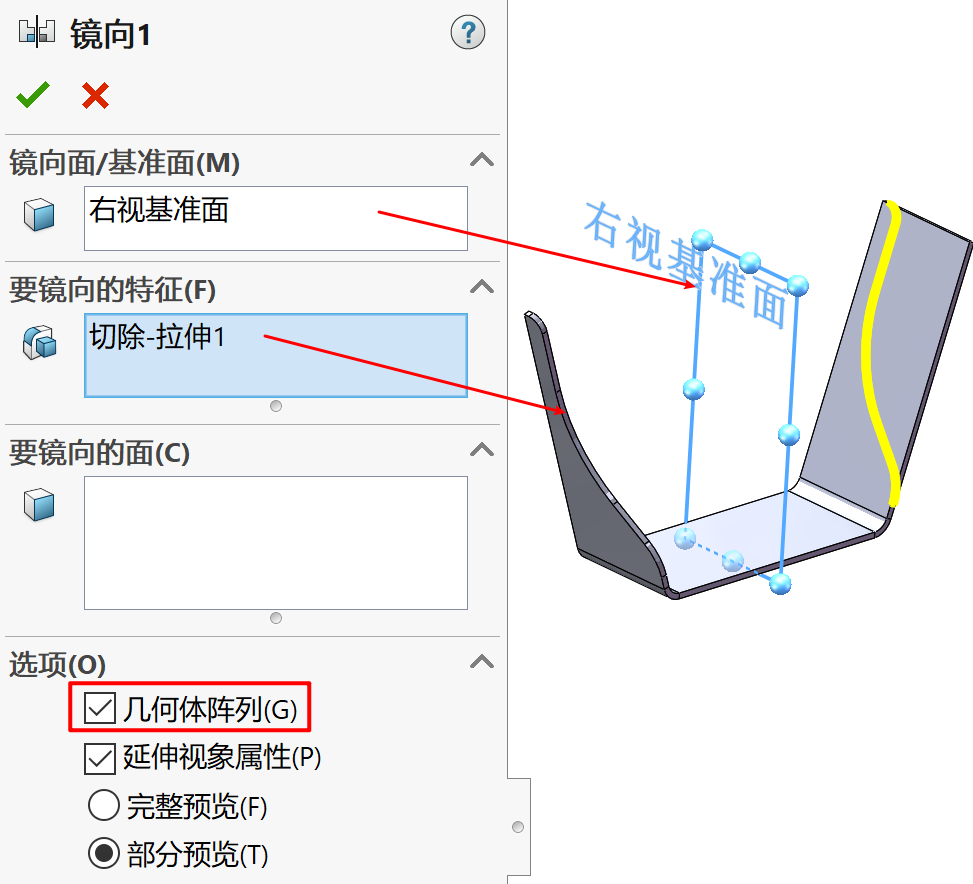

3、镜向

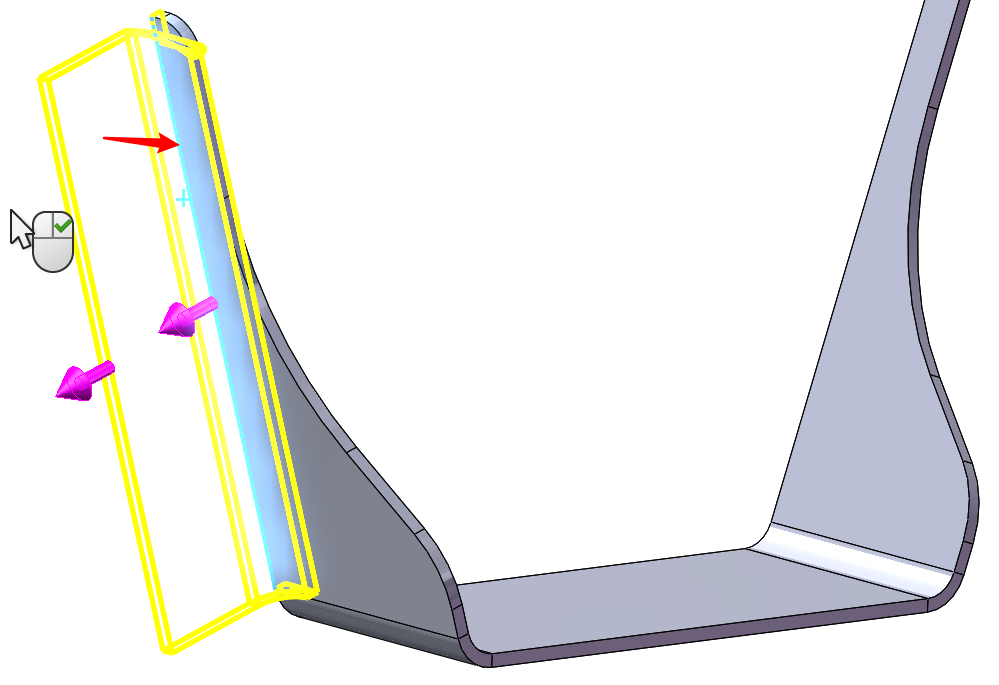

4、边线法兰

5、镜向

6、基体法兰/薄片

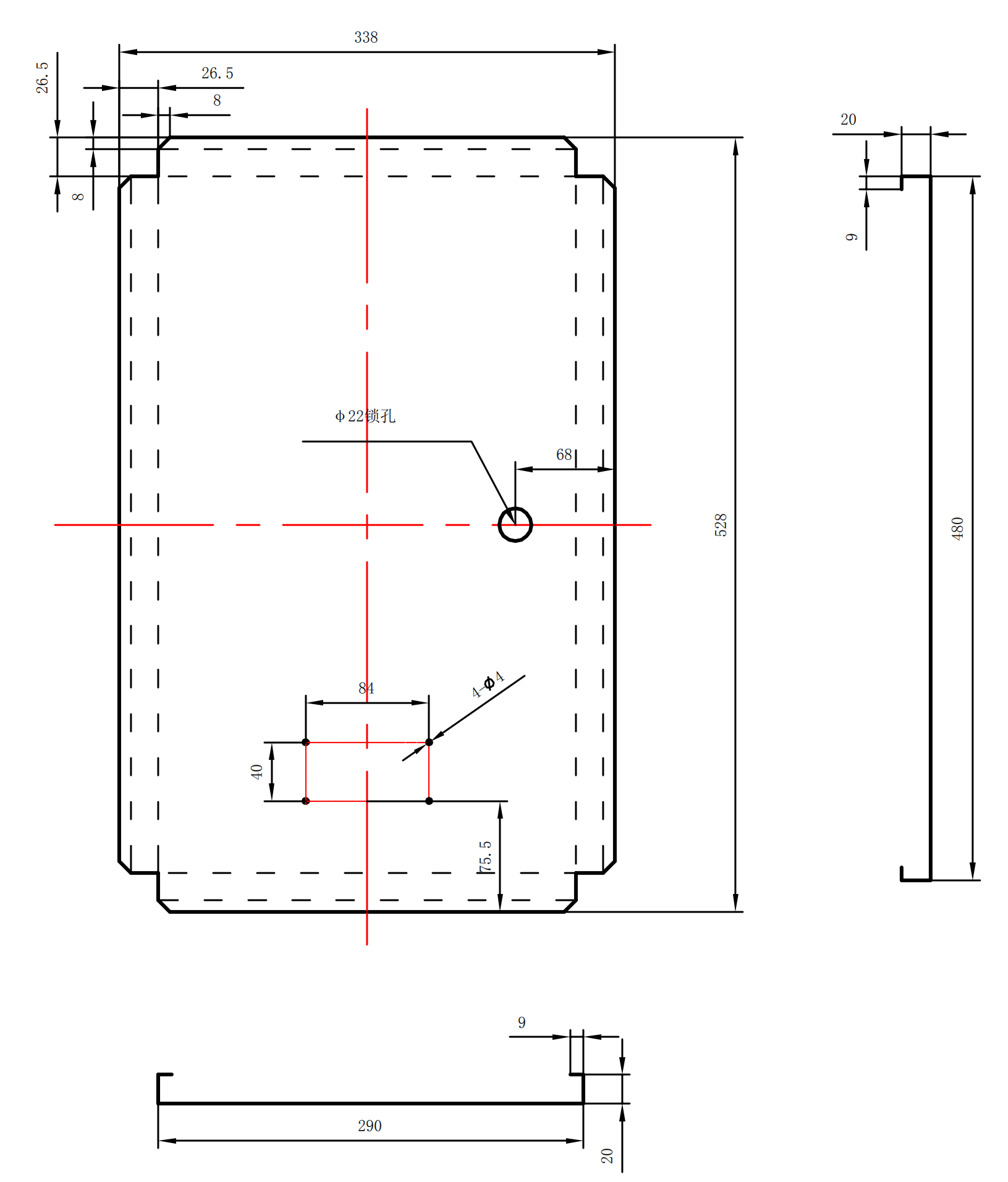

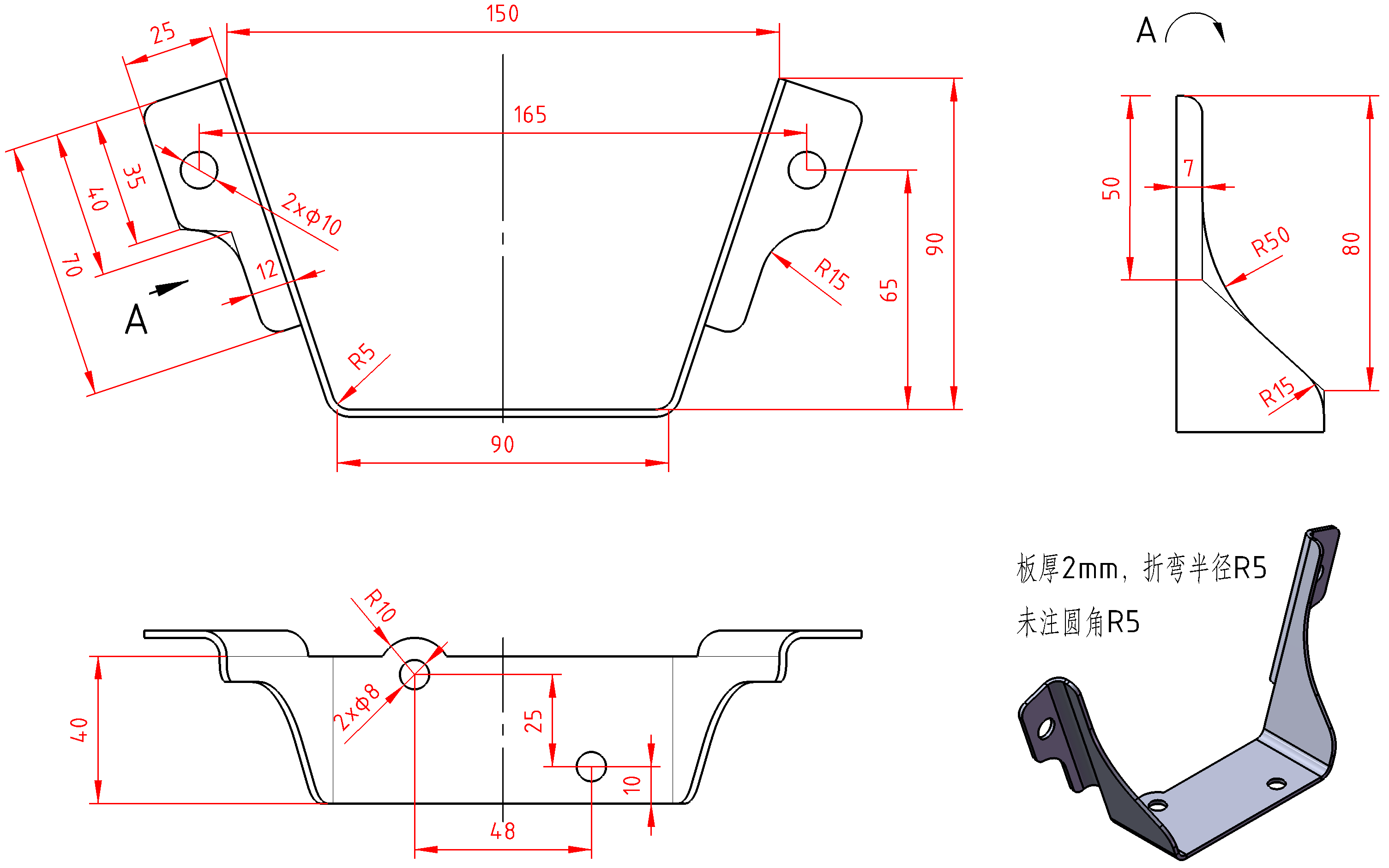

练练手
