学习要点

l 圆弧、圆、直线等草图绘制命令

l 异型孔向导命令

l 相切、同心、重合几何关系

相关知识

l 异型孔向导：可以使用“异型孔向导”生成各种类型的自定义孔，使用尺寸、草图工具、草图捕捉和推理线来定位孔中心。

页面将出现两个标签：

• 类型（默认）。设定孔类型参数。

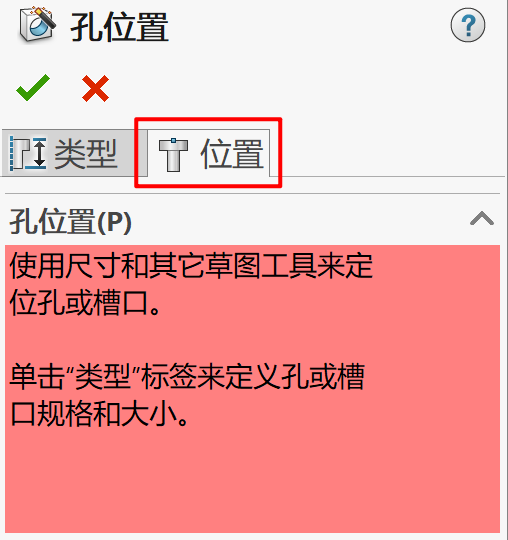

• 位置。在平面或非平面上找出异型孔向导孔。使用尺寸、草图工具、草图捕捉和推理线来定位孔中心。




您可在这些标签之间转换。例如，选择位置标签并找出孔，然后选择类型标签并定义孔类型，接着再次选择位置标签并添加更多孔。

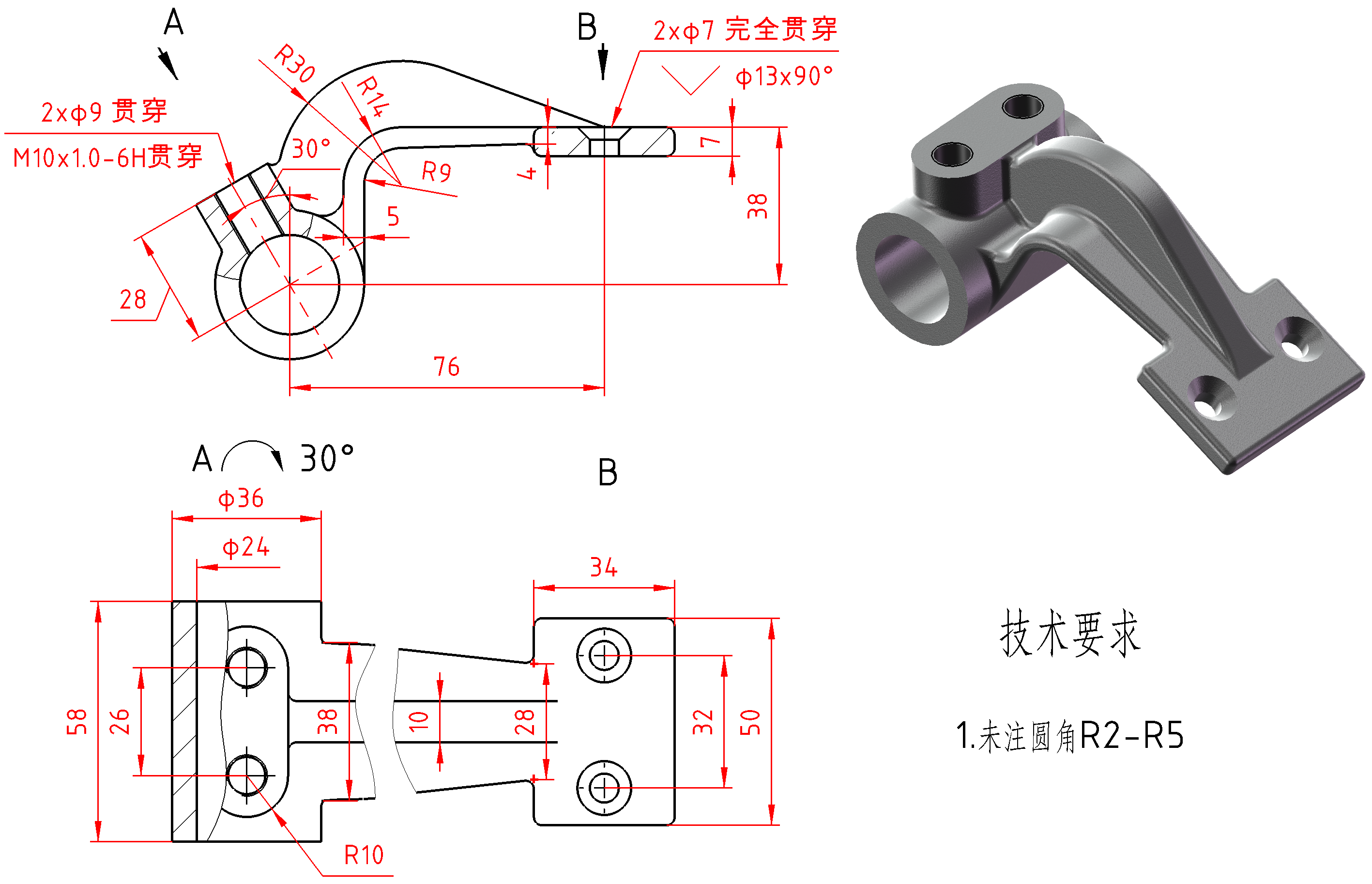

任务延展

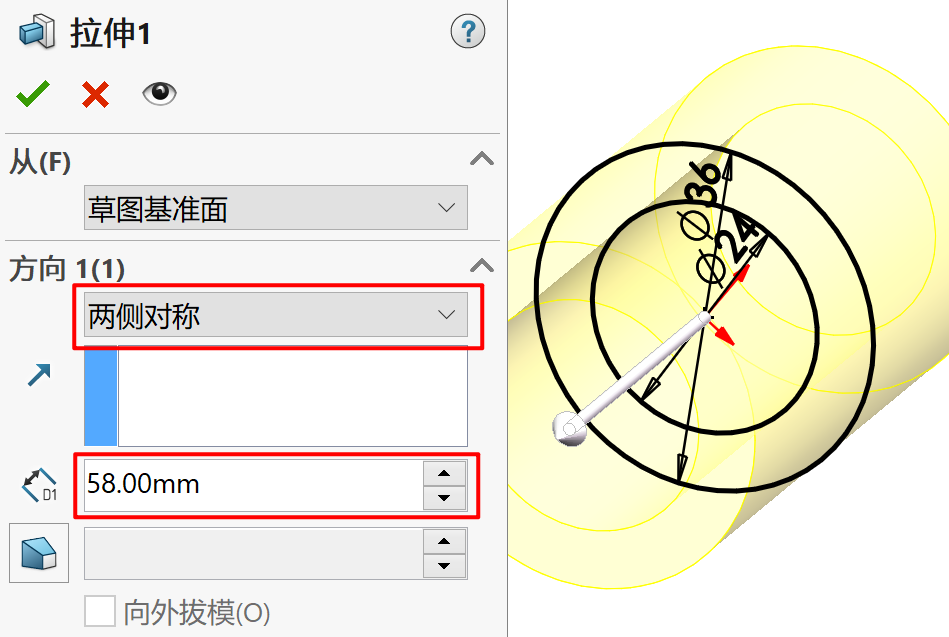

1、拉伸凸台/基体

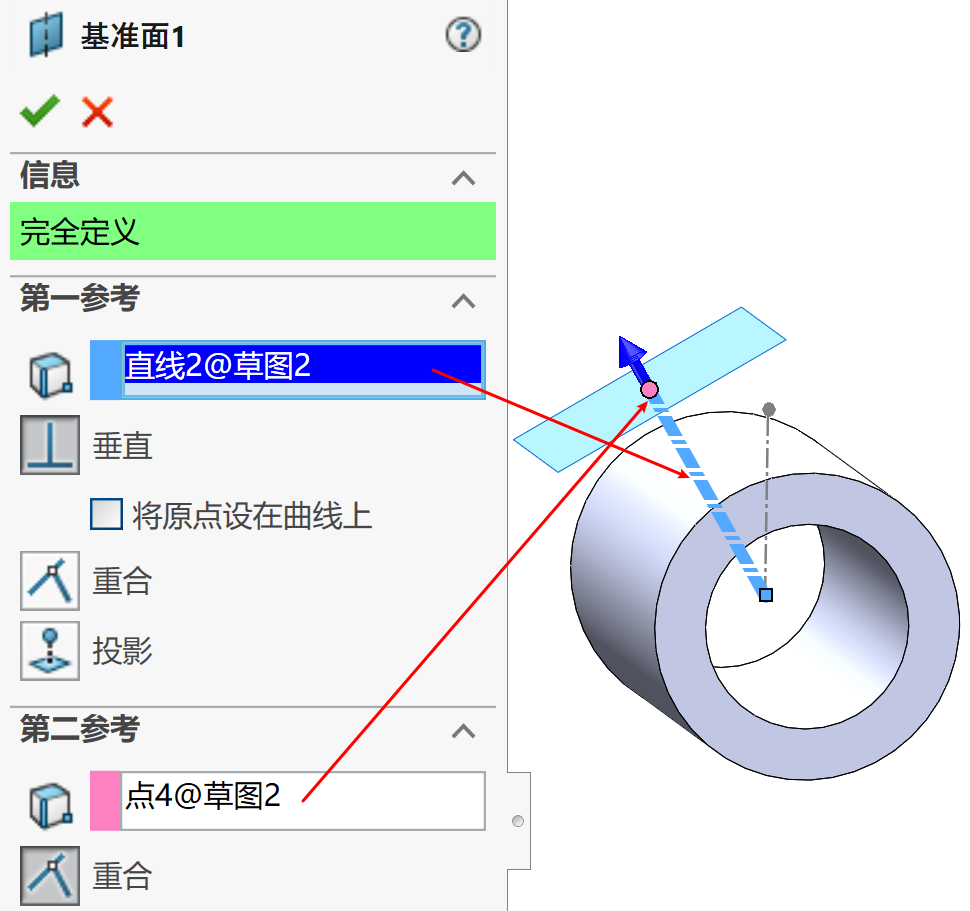

2、基准面

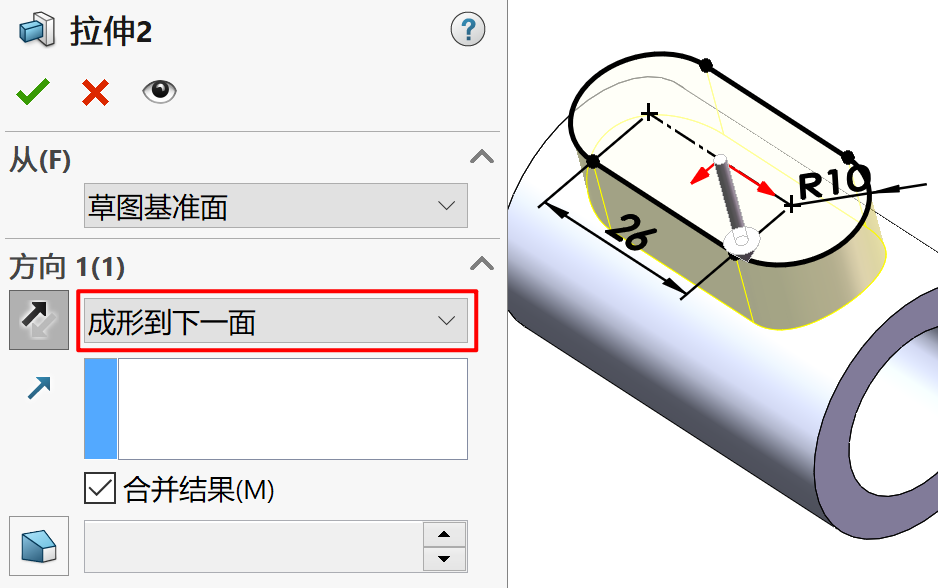

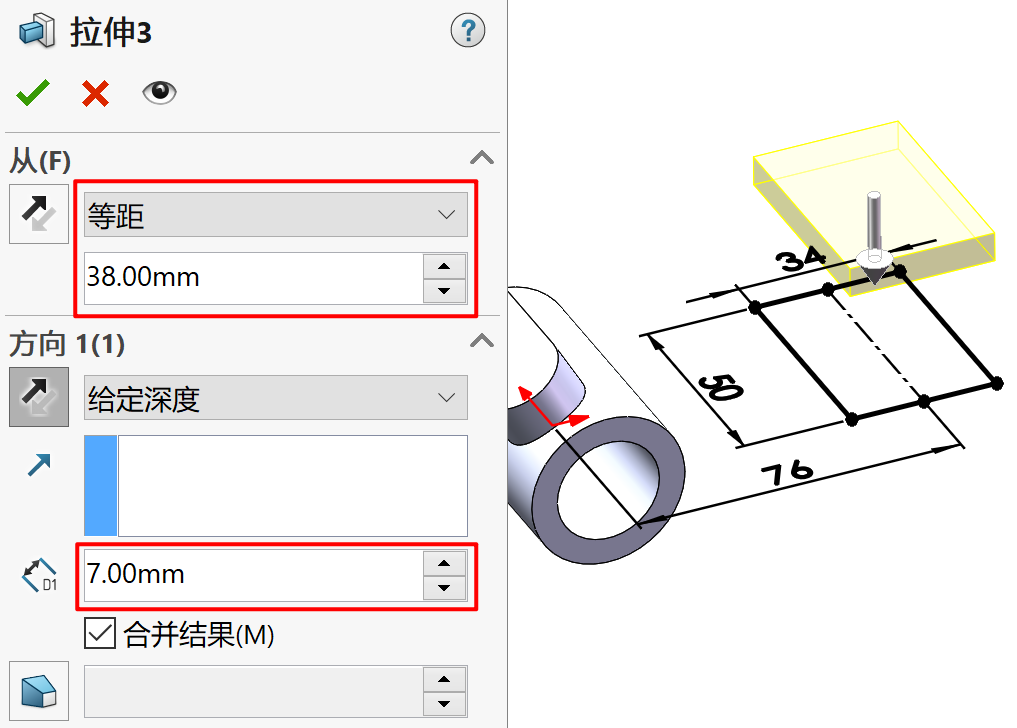

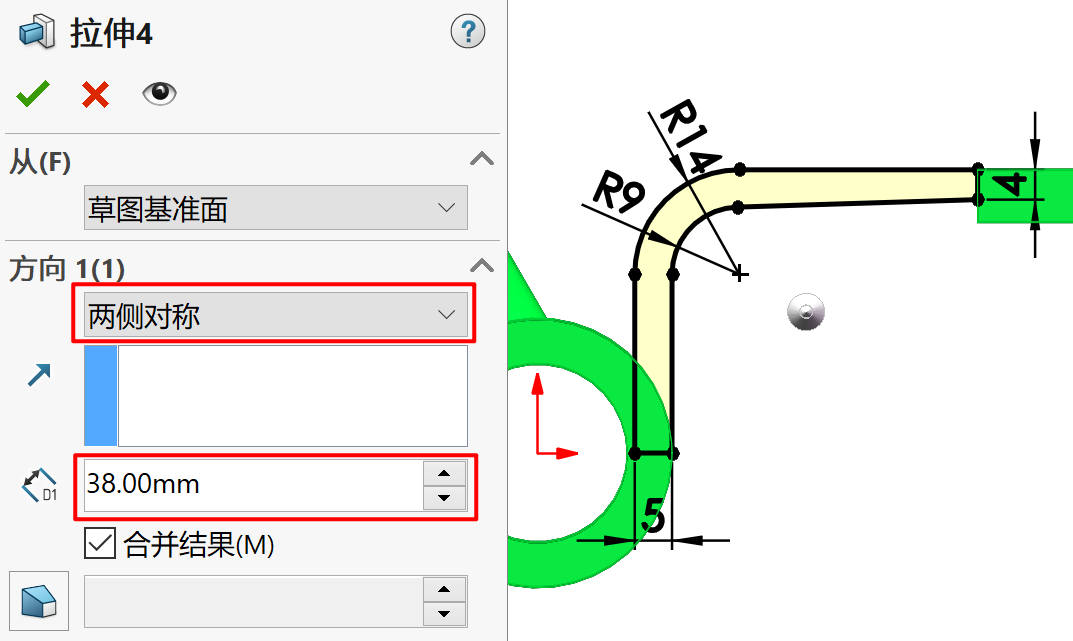

3、拉伸凸台/基体

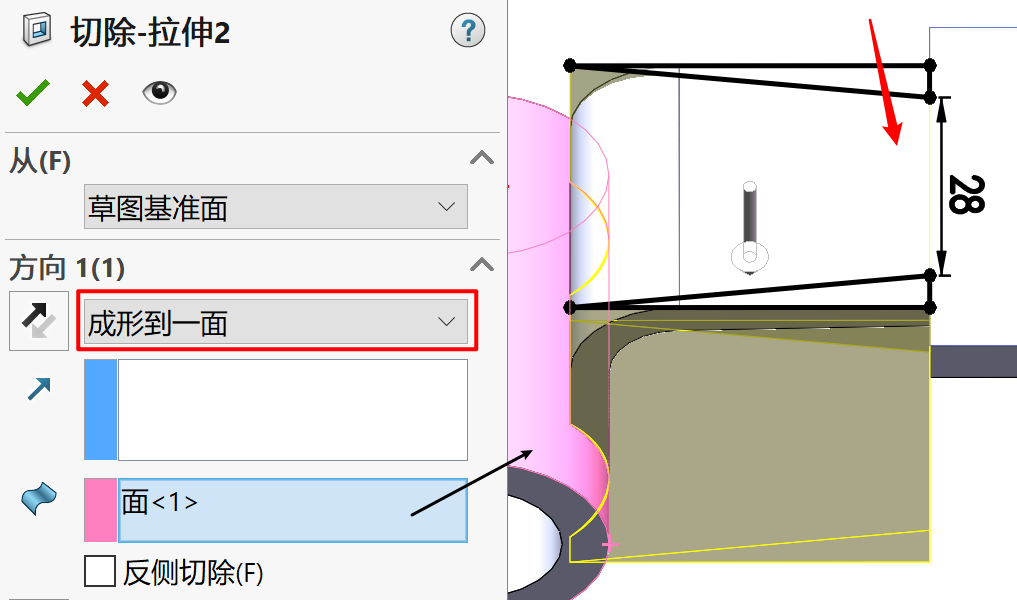

4、拉伸切除

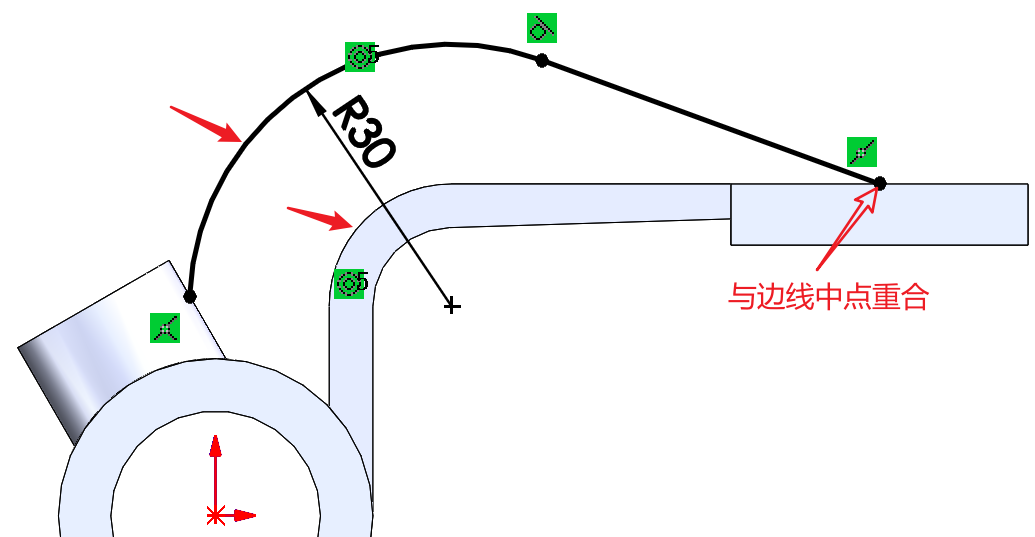

5、筋

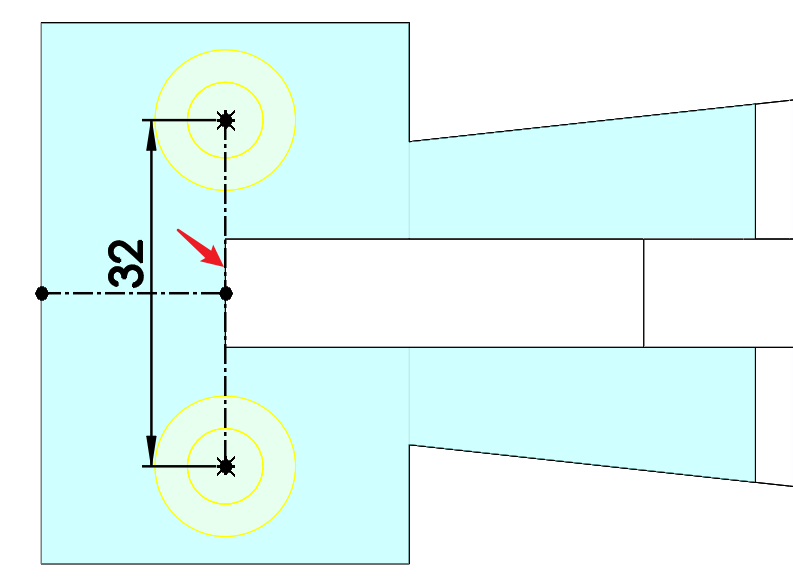

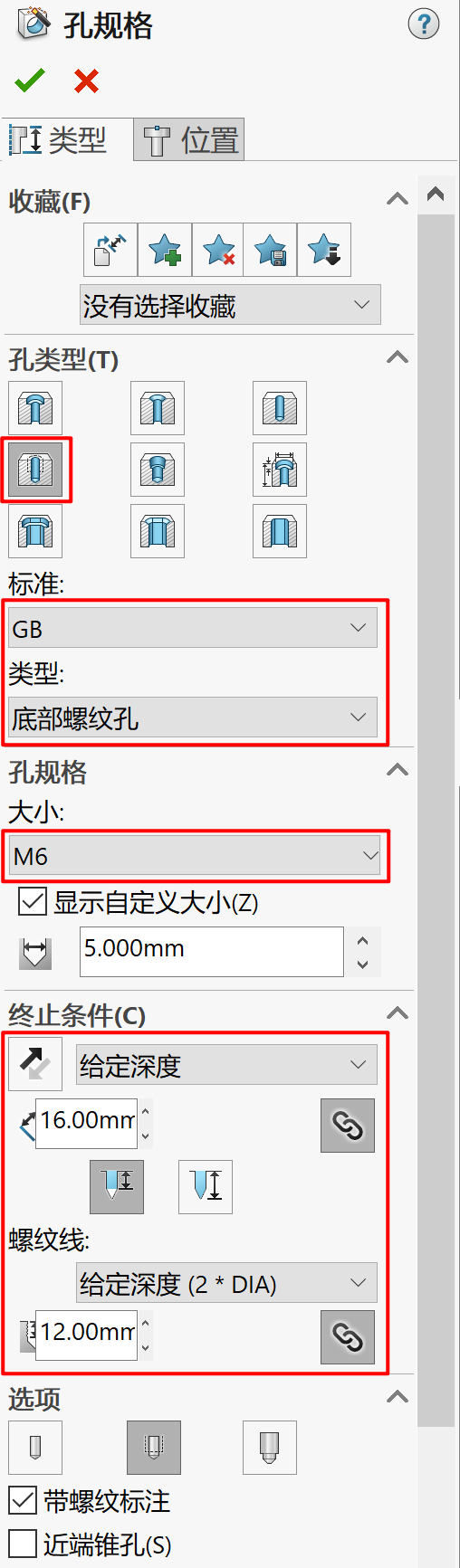

6、异形孔

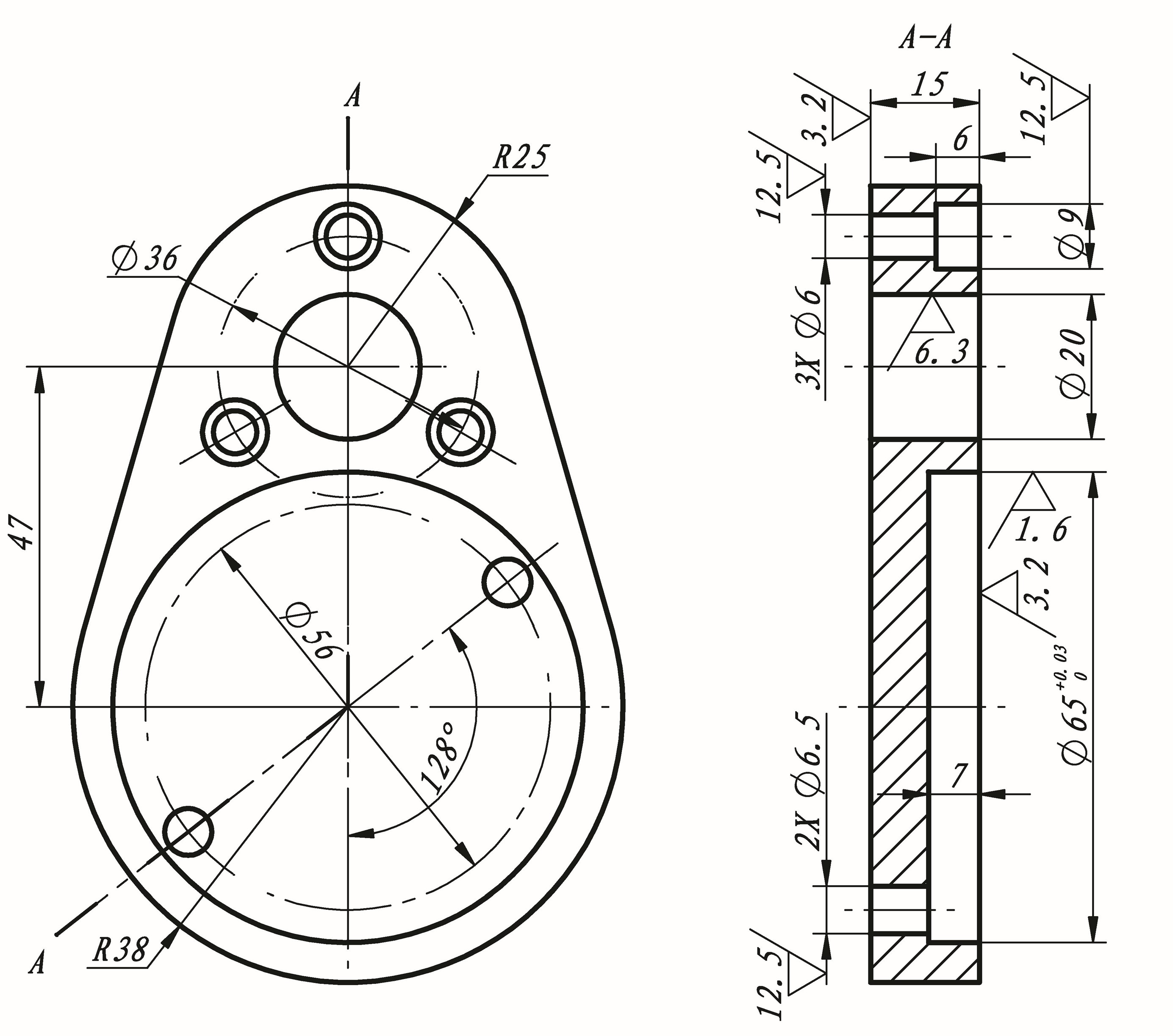

练练手
