学习要点

l 矩形、绘制圆角、圆形等草图绘制命令

l 零件配置、系列零件设计表

l 链接数值

l 相切、同心、重合几何关系

相关知识

l 零件配置：配置让您可以在单一的文件中对零件生成多个设计变化。配置提供了简便的方法来开发与管理一组有着不同尺寸或其他参数的模型。要生成一个配置，先指定名称与属性，然后再根据您的需要来修改模型以生成不同的设计变化。在零件文档中，配置使您可以生成具有不同尺寸、特征和属性（包括自定义属性）的零件系列。

l 系列零件设计表：通过在嵌入的Microsoft Excel工作表中指定参数，您可以使用材料明细表建构多个不同配置的零件。

系列零件设计表保存在模型文件中，并且不会连结到原来的 Excel 文件。在模型中所进行的更改不会影响原来的Excel文件。然而，您可将模型文档链接到Excel文件。

您可以在系列零件设计表中控制以下项目：

• 尺寸和特征的压缩状态、异形孔向导孔的大小。

• 配置属性，包括材料明细表中的零件编号、派生的配置、方程式、草图几何关系、备注、材料以及自定义属性。




l 链接数值：使用链接数值（也称“共享数值”或“链接尺寸”）链接两个或多个尺寸，无需使用关系式或几何关系。当尺寸用这种方式链接起来后，该组中任何成员都可以当成驱动尺寸来使用。改变链接数值中的任意一个数值都会改变与其链接的所有其它数值。您所指定的变量名称成为链接的尺寸的名称。

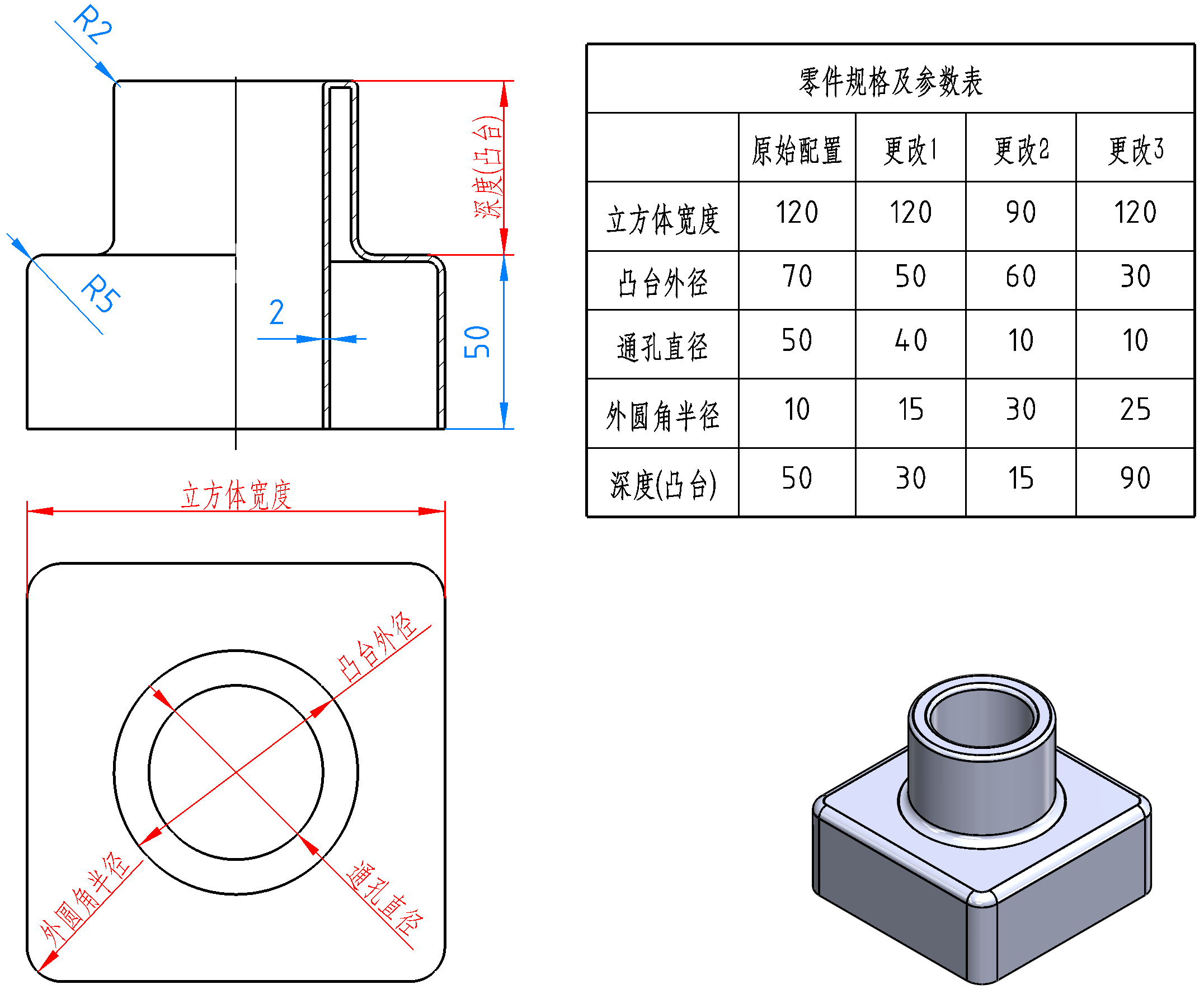

任务延展

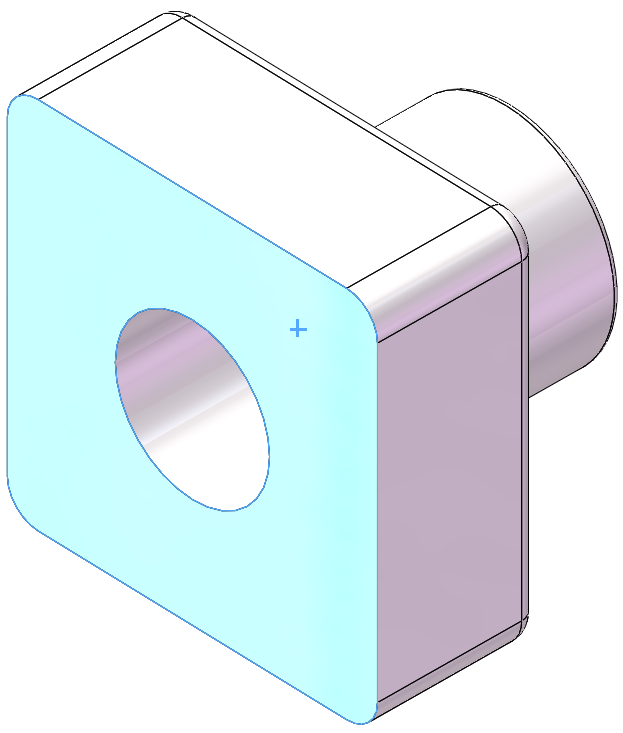

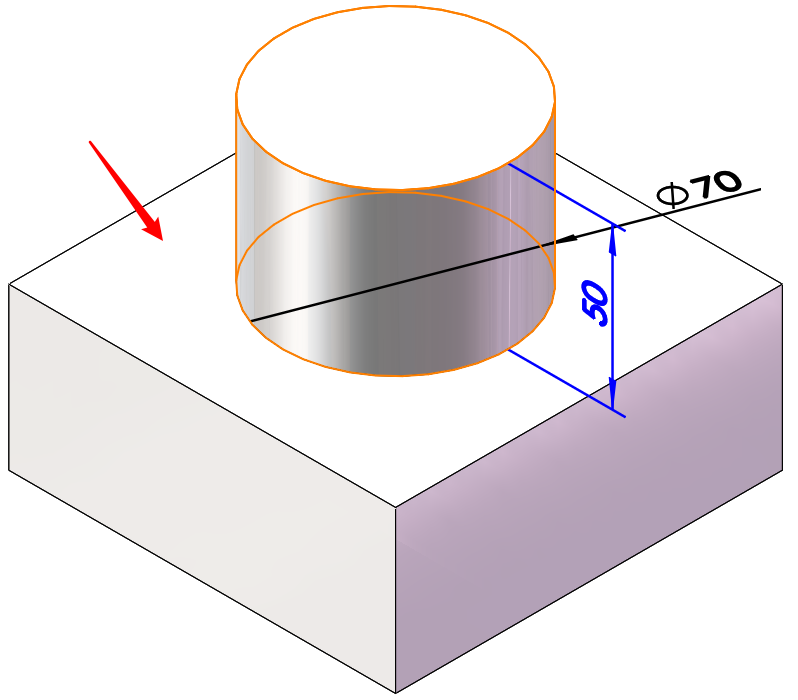

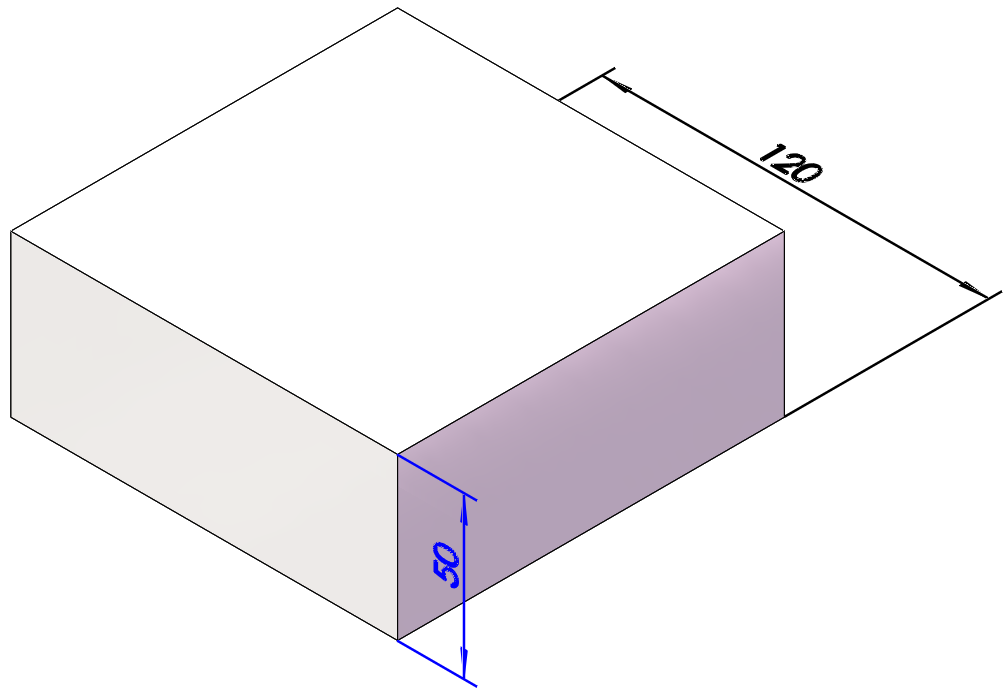

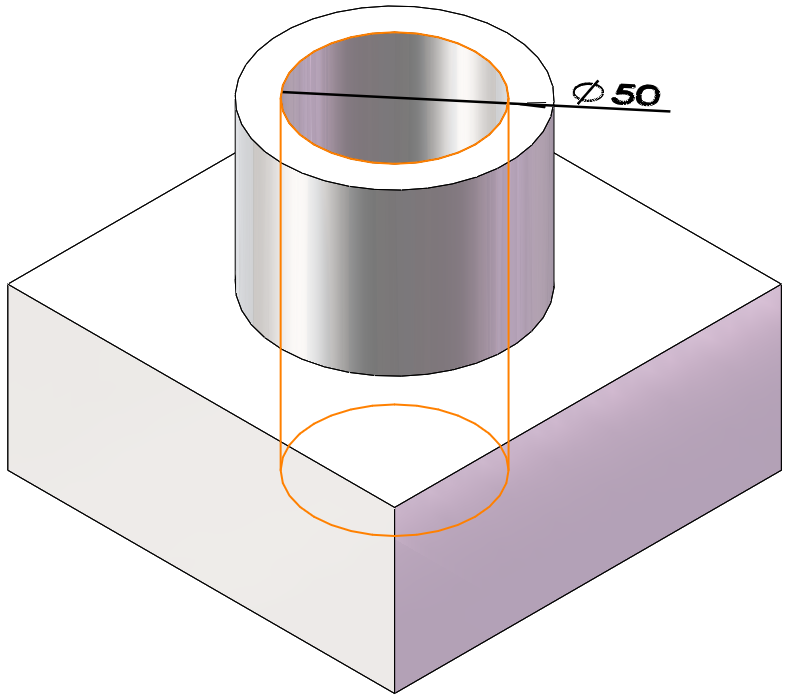

1、拉伸凸台/基体+拉伸切除

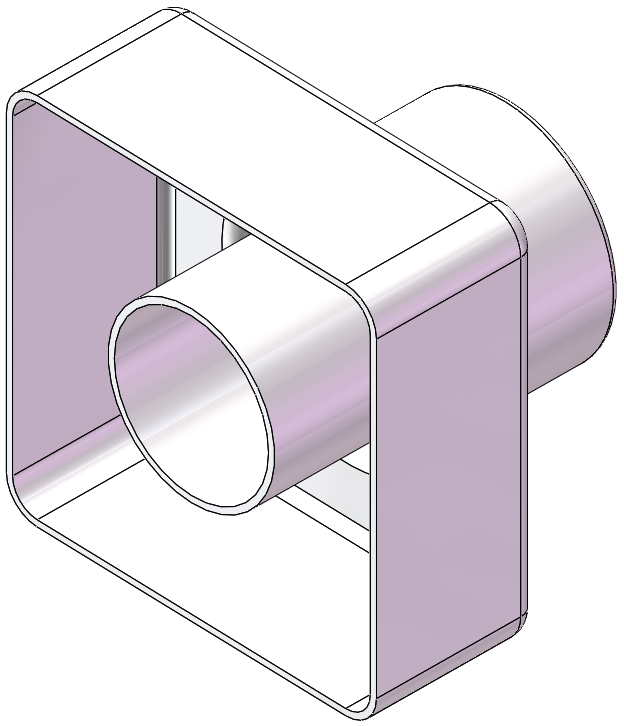

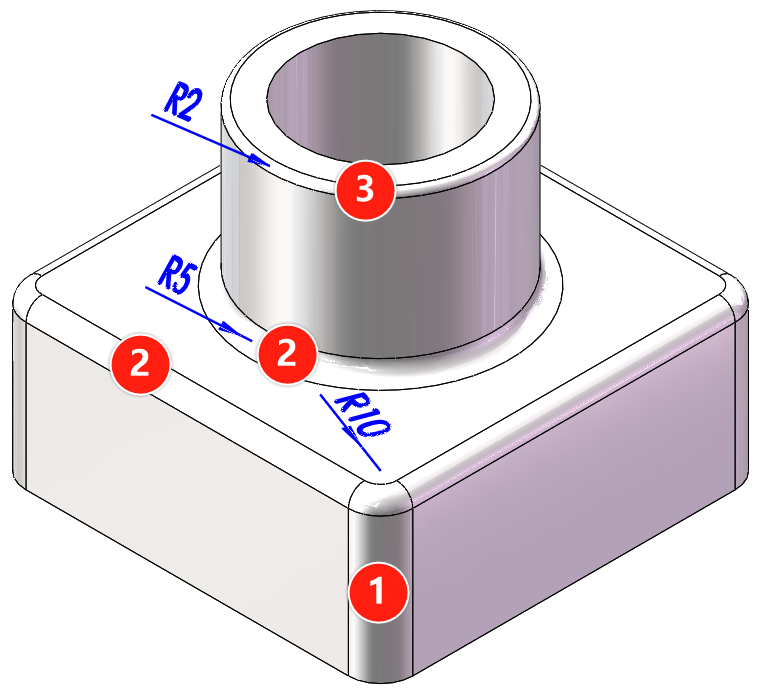

2、圆角+抽壳

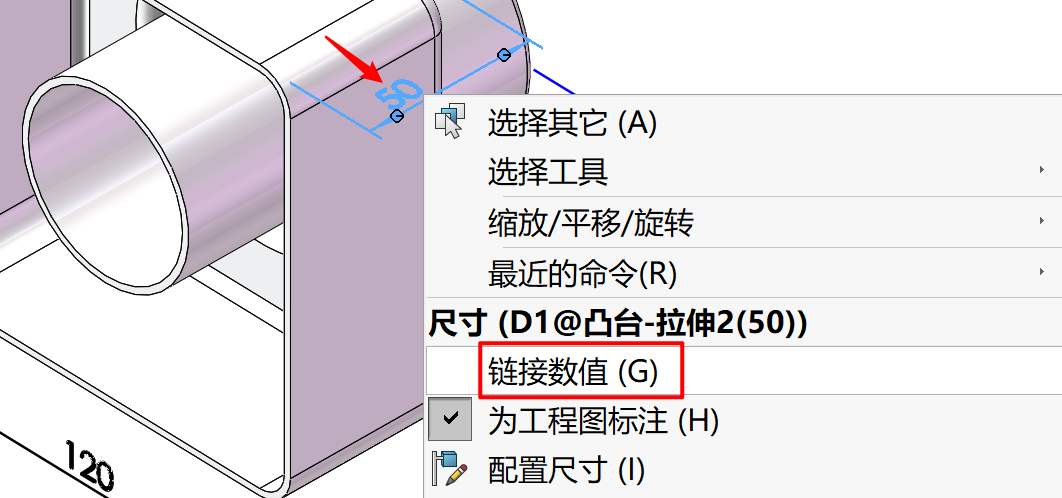

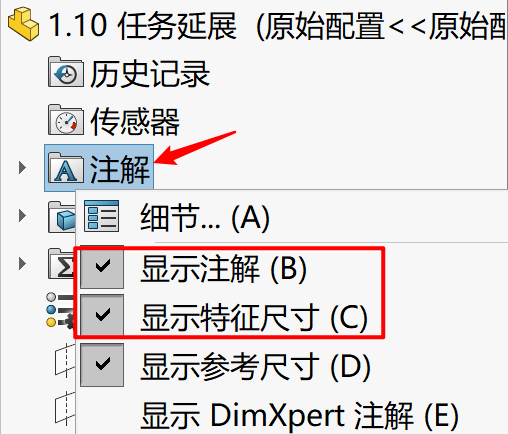

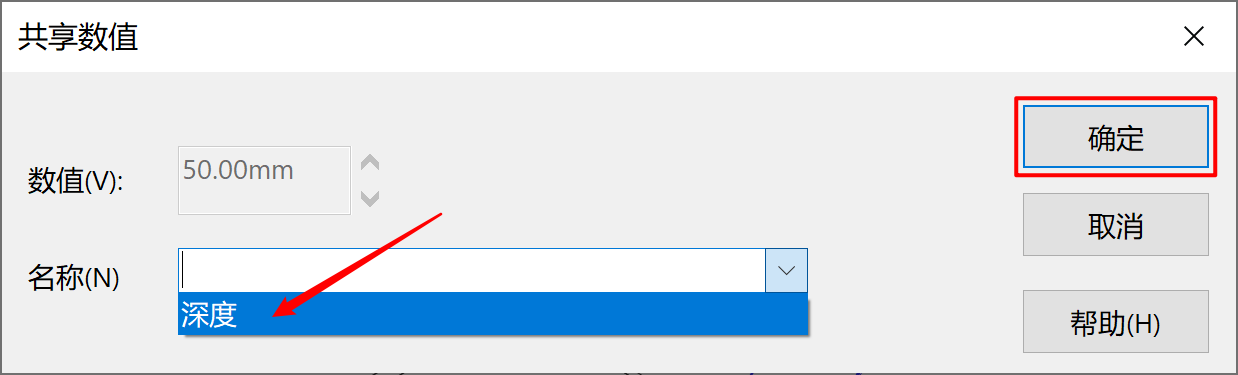

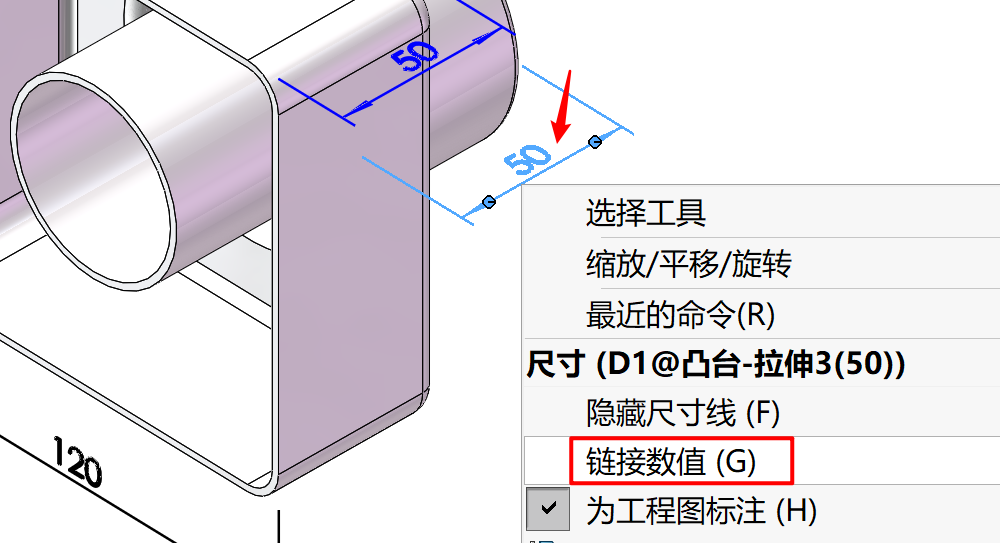

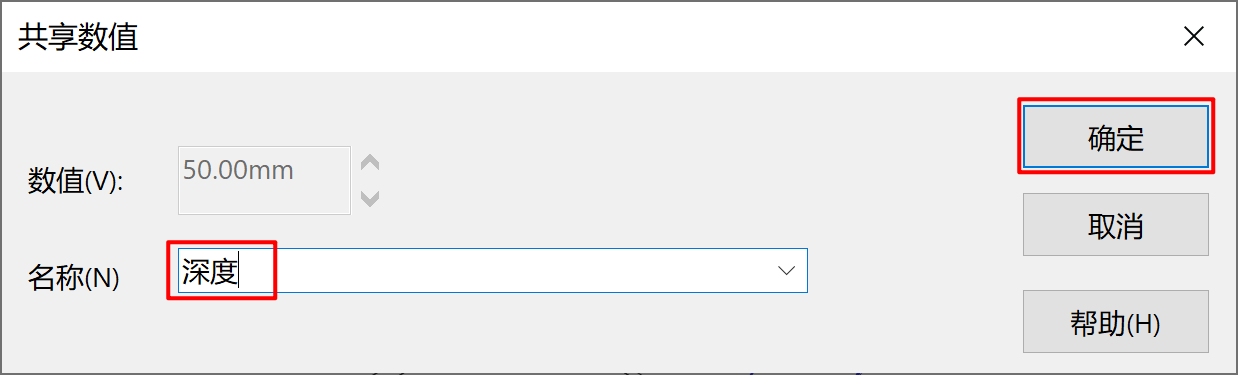

3、链接数值

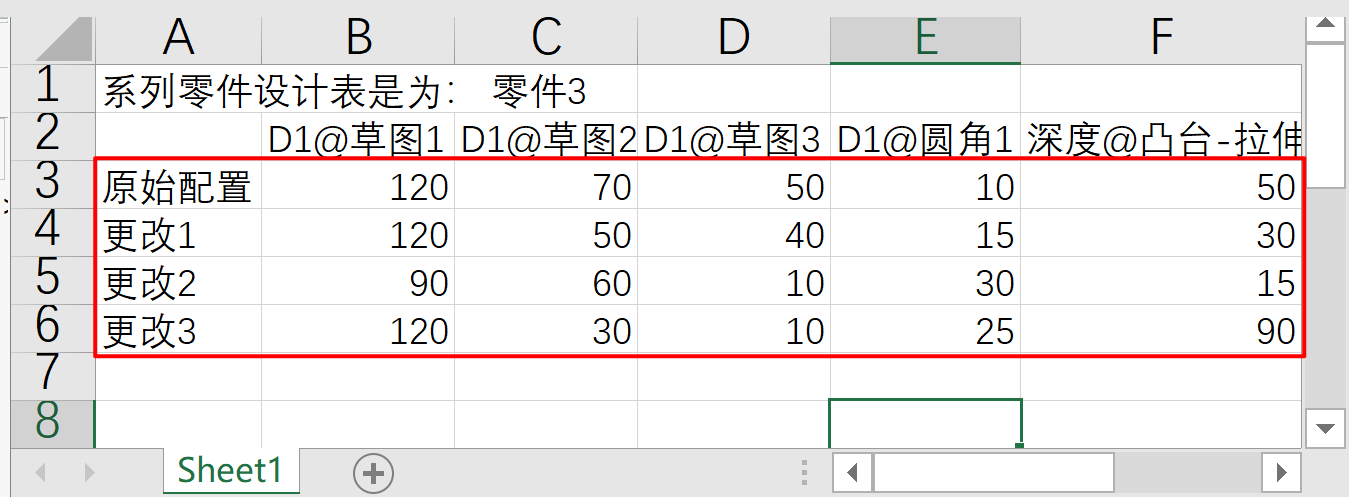

4、系列零件设计表

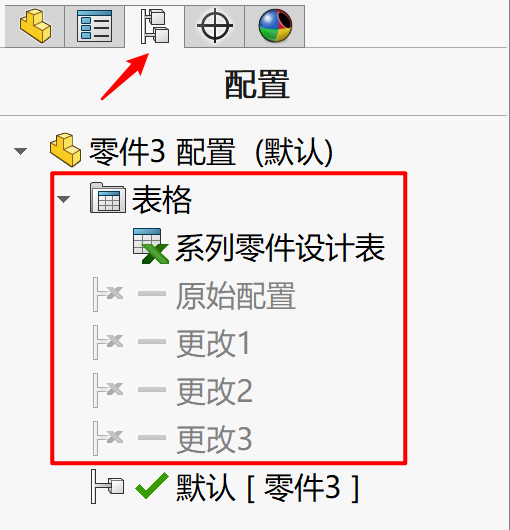

5、零件配置

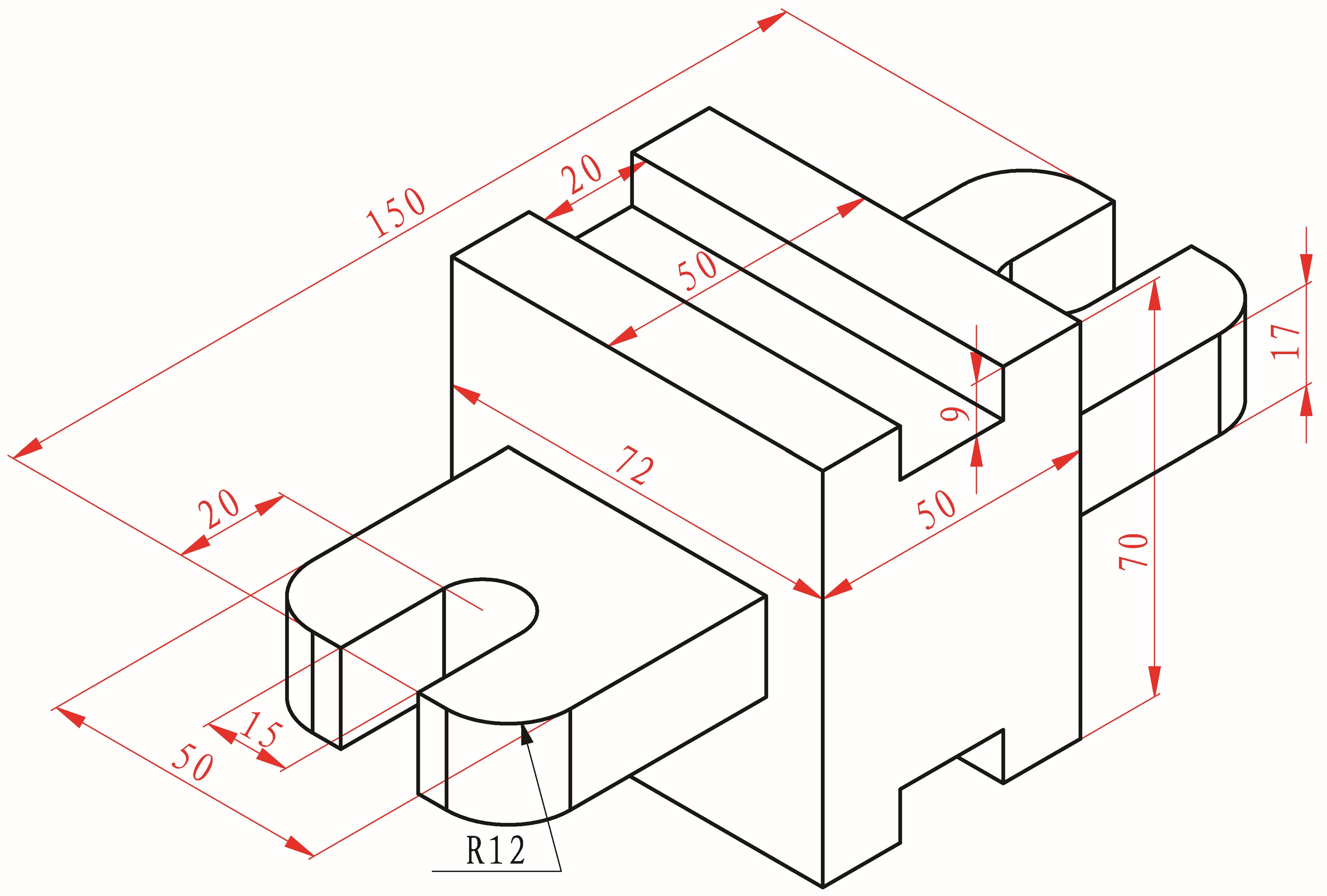

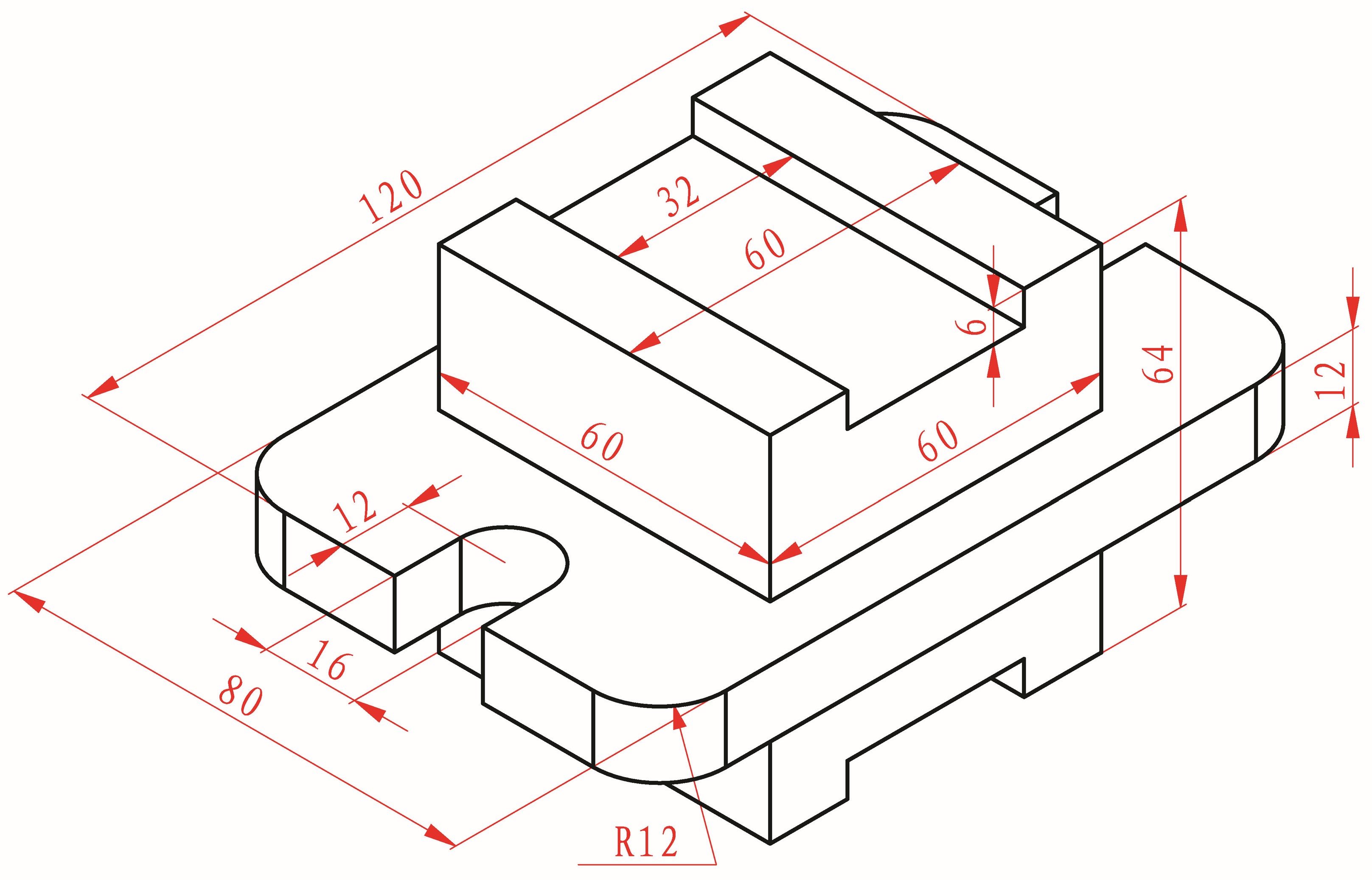

练练手
