学习要点

l 快速草图等草图绘制命令

l 放样凸台/基体、放样切除、抽壳等命令

l 相切、相等、重合几何关系

相关知识

l 放样凸台/基体：放样通过在轮廓之间进行过渡生成特征。放样可以是基体、凸台、切除或曲面。您可以使用两个或多个轮廓生成放样。仅第一个或最后一个轮廓可以是点，也可以这两个轮廓均为点。单一 3D 草图中可以包含所有草图实体（包括引导线和轮廓）。

l 抽壳：抽壳工具会掏空零件，使您所选择的面敞开，在剩余的面上生成薄壁特征。如果您没选择模型上的任何面，您可抽壳一实体零件，生成一闭合、掏空的模型。您也可使用多个厚度来抽壳模型。

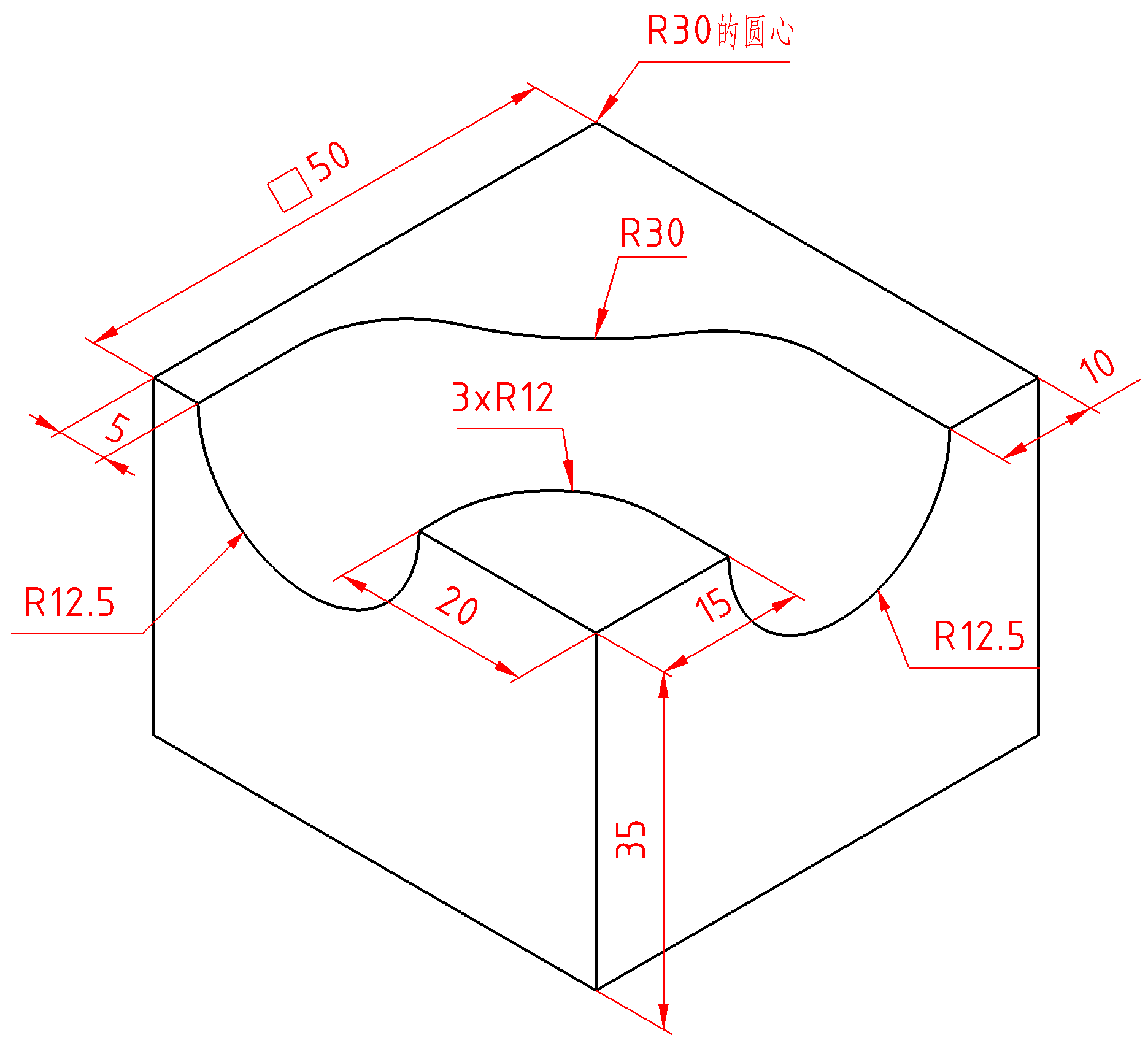

任务延展

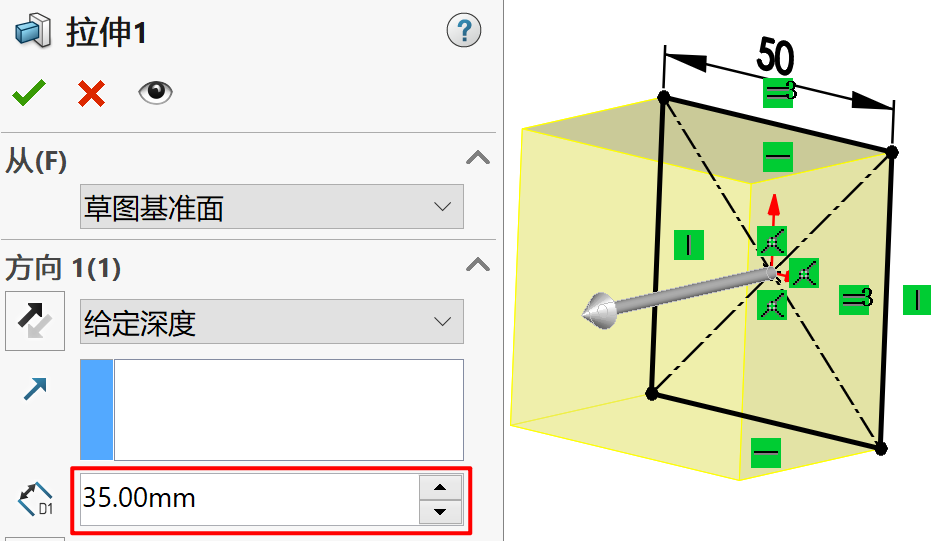

1、拉伸凸台/基体

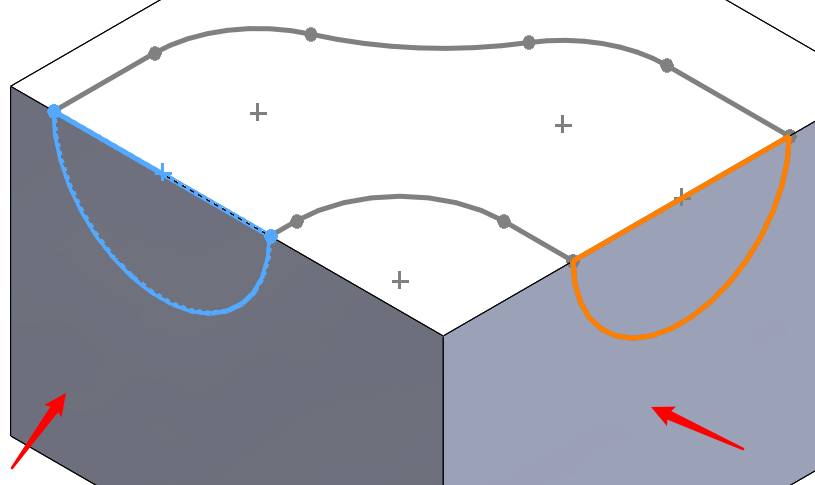

2、绘制草图（三个面分别绘制）

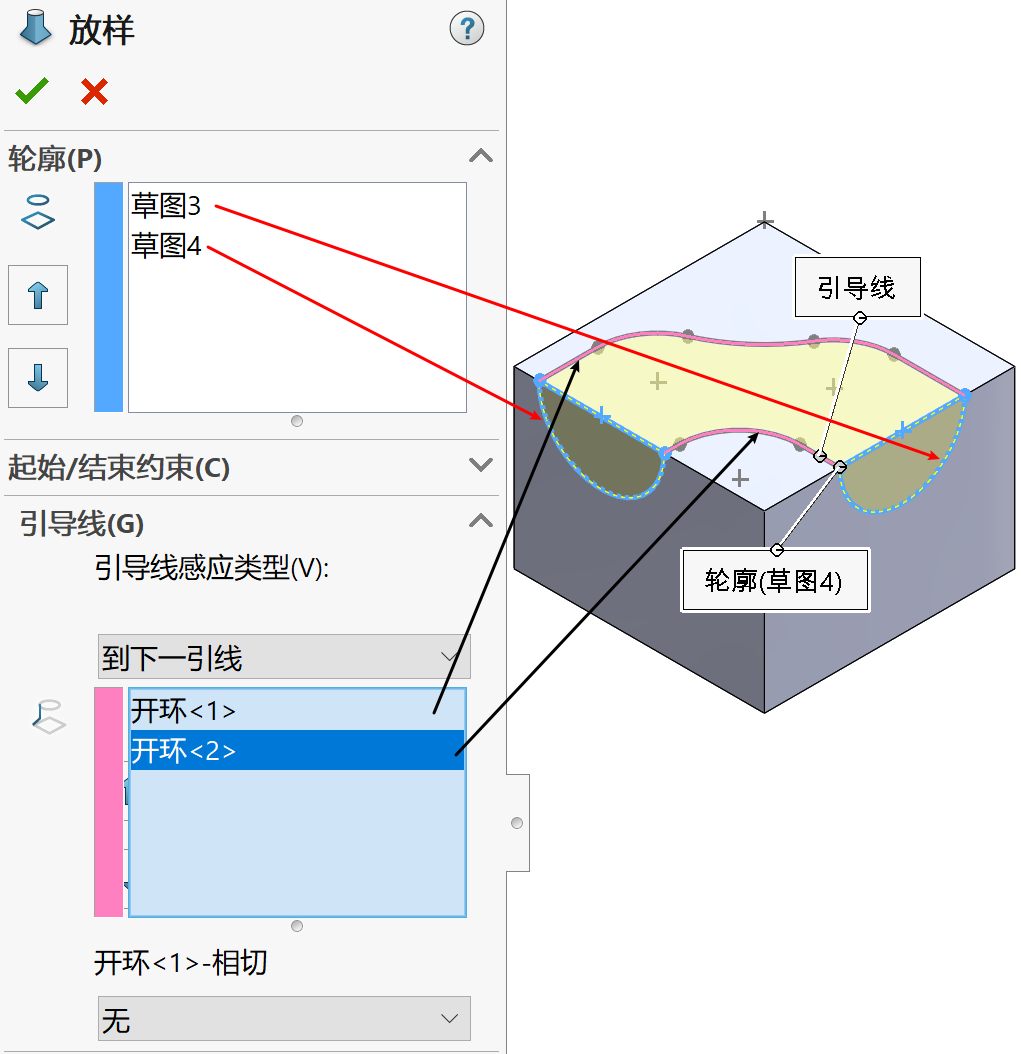

3、放样切除

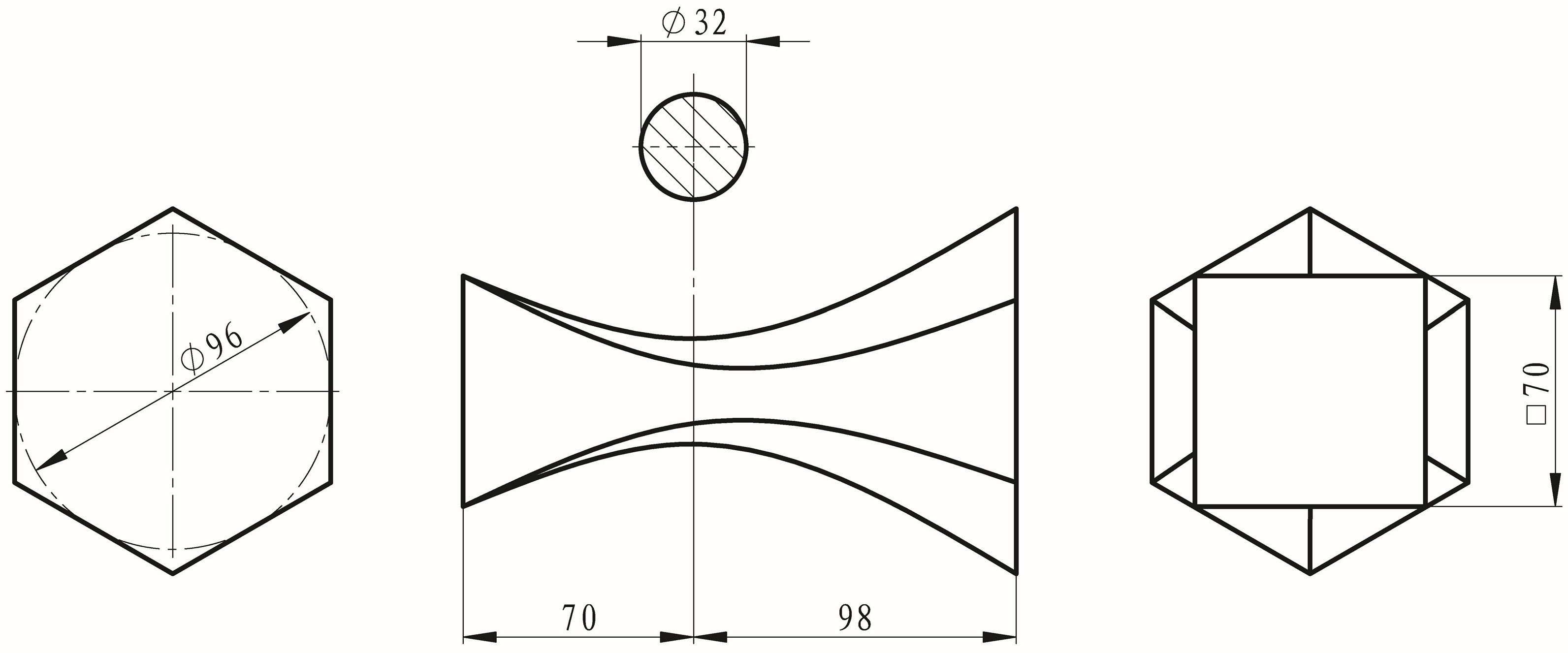

练练手
