学习要点

l 圆弧、圆、直线等草图绘制命令

l 分割、抽壳、组合等命令

l 相切、同心、重合几何关系

相关知识

l 分割：菜单栏单击“插入”→“特征”→“分割”，使用分割属性管理器将零件分为多个实体。在您分割零件时，您可以使用“分割属性管理器”保存新实体，或使用保存实体属性管理器在完成分割后对其进行保存。

l 组合：菜单栏单击“插入”→“特征”→“组合”。在多实体零件中，您可将多个实体组合来生成一单一实体零件或另一个多实体零件。只能将同一个多实体零件文件中包含的各个实体进行组合。您无法组合两个单独的零件。但是，您可以使用插入零件创建一个多实体零件，来将一个零件放置到另一个零件文件中。然后，就能够使用多实体零件上的组合。您可以指定多实体零件中要添加、减除或重叠的实体。

l 抽壳：抽壳工具会掏空零件，使您所选择的面敞开，在剩余的面上生成薄壁特征。如果您没选择模型上的任何面，您可抽壳一实体零件，生成一闭合、掏空的模型。您也可使用多个厚度来抽壳模型。

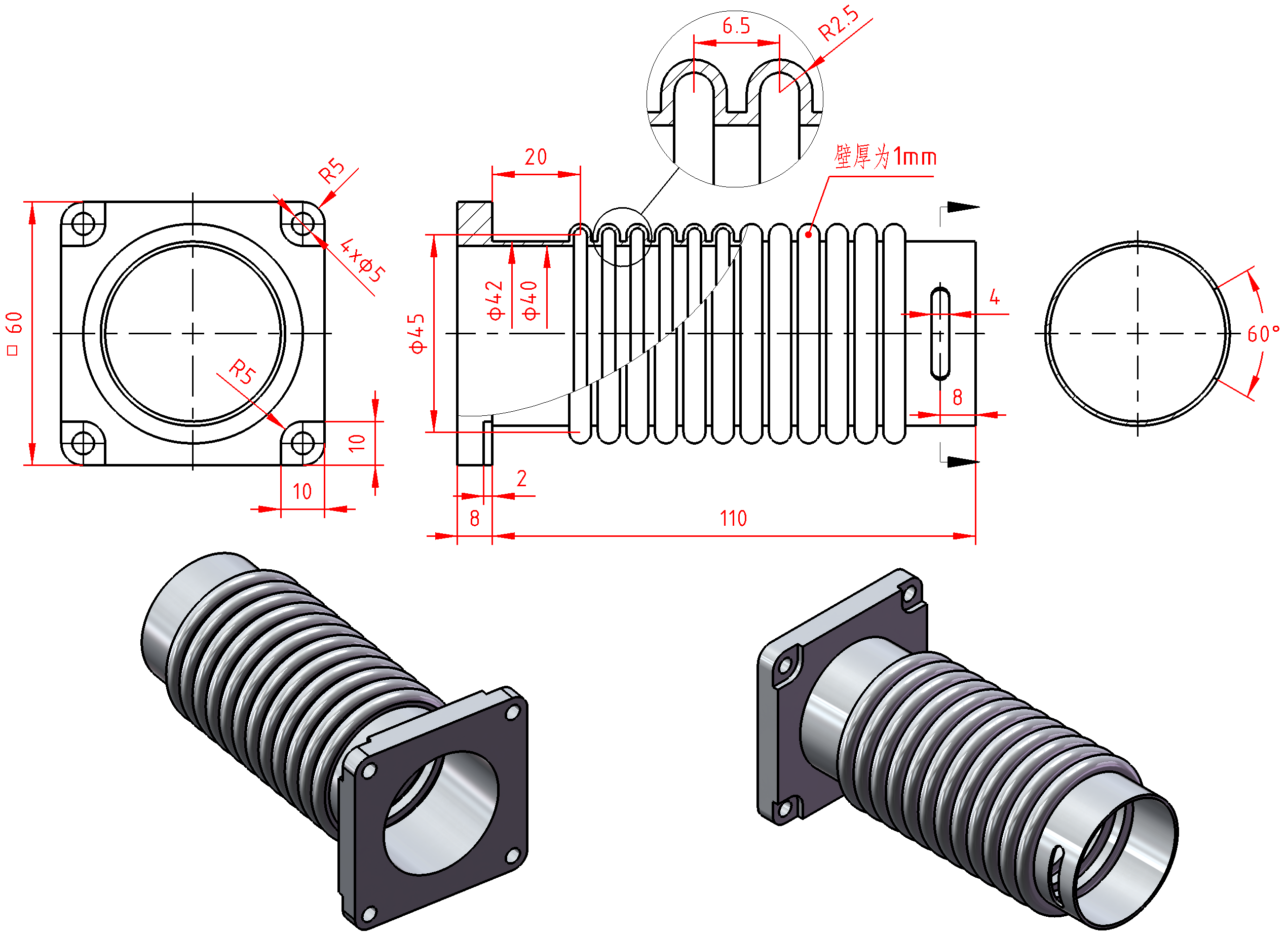

任务延展

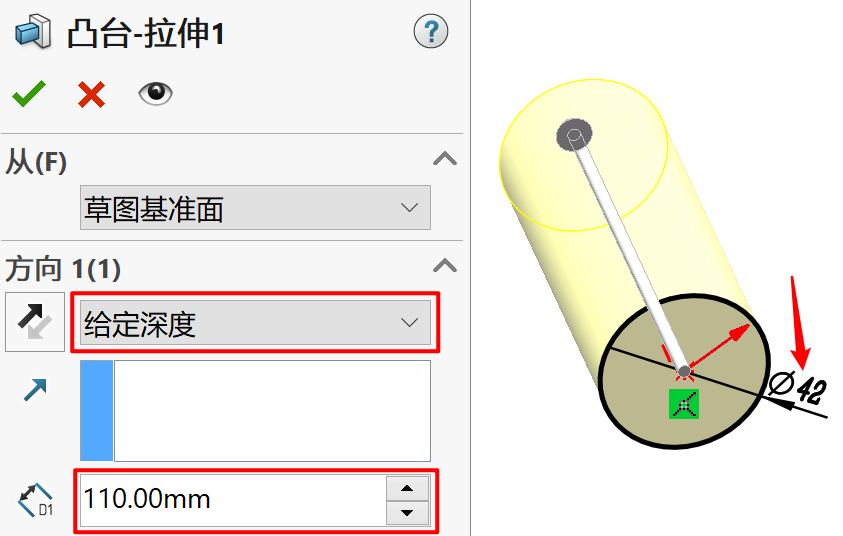

1、拉伸凸台/基体

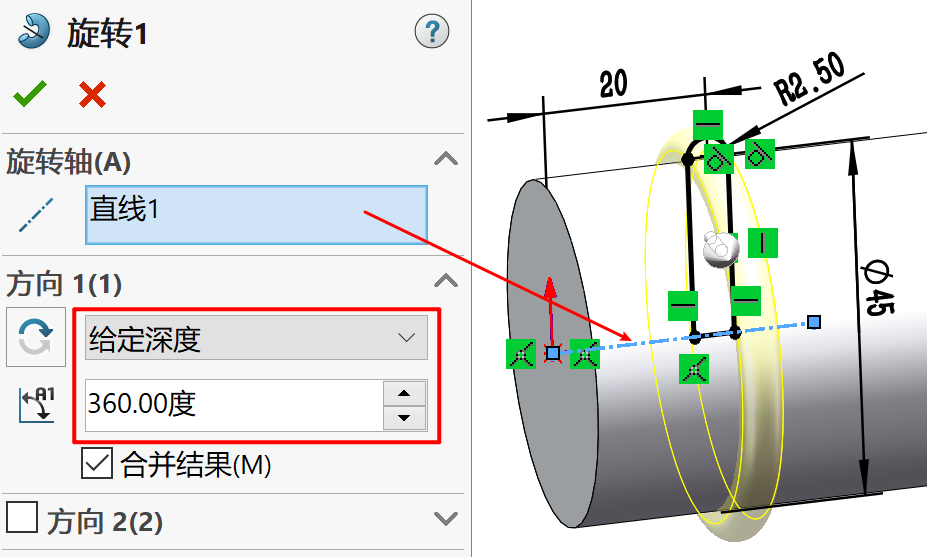

2、旋转凸台/基体

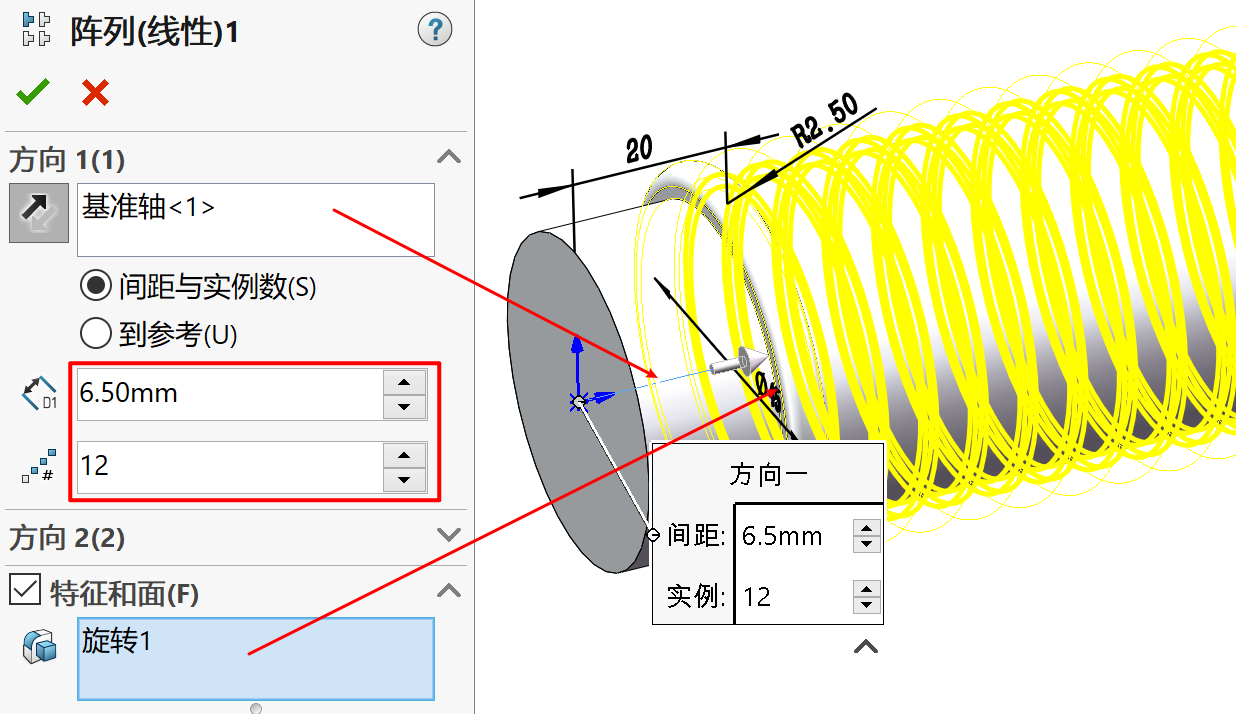

3、线性阵列

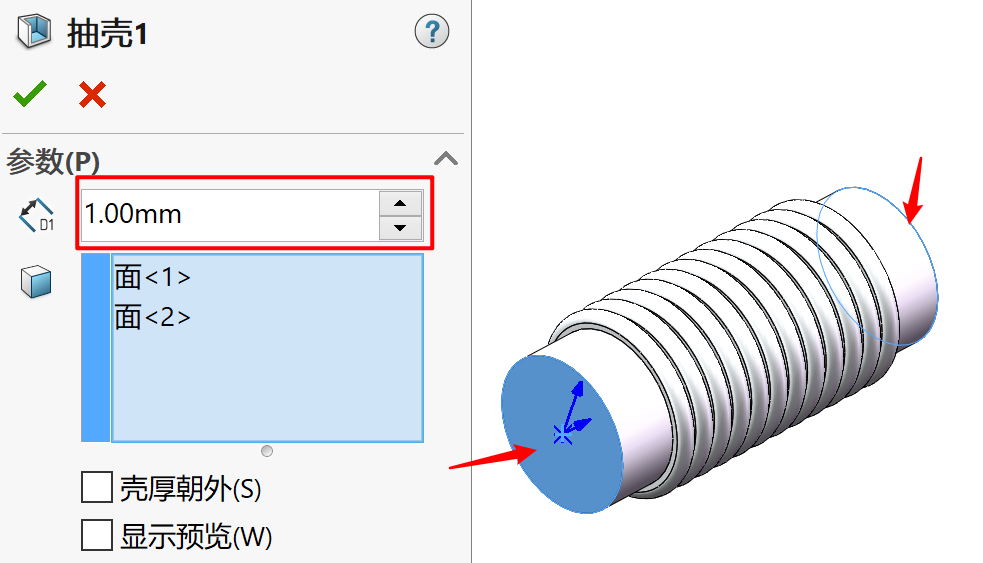

4、抽壳

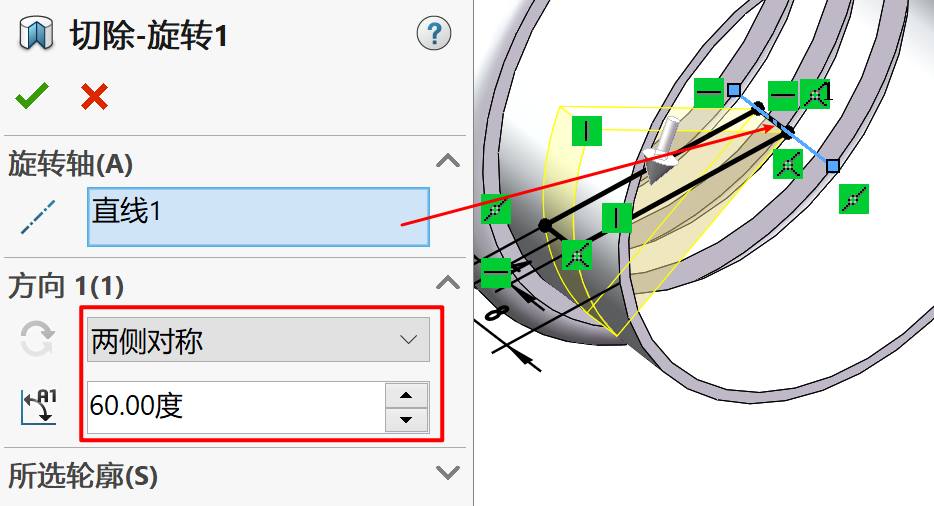

5、旋转切除

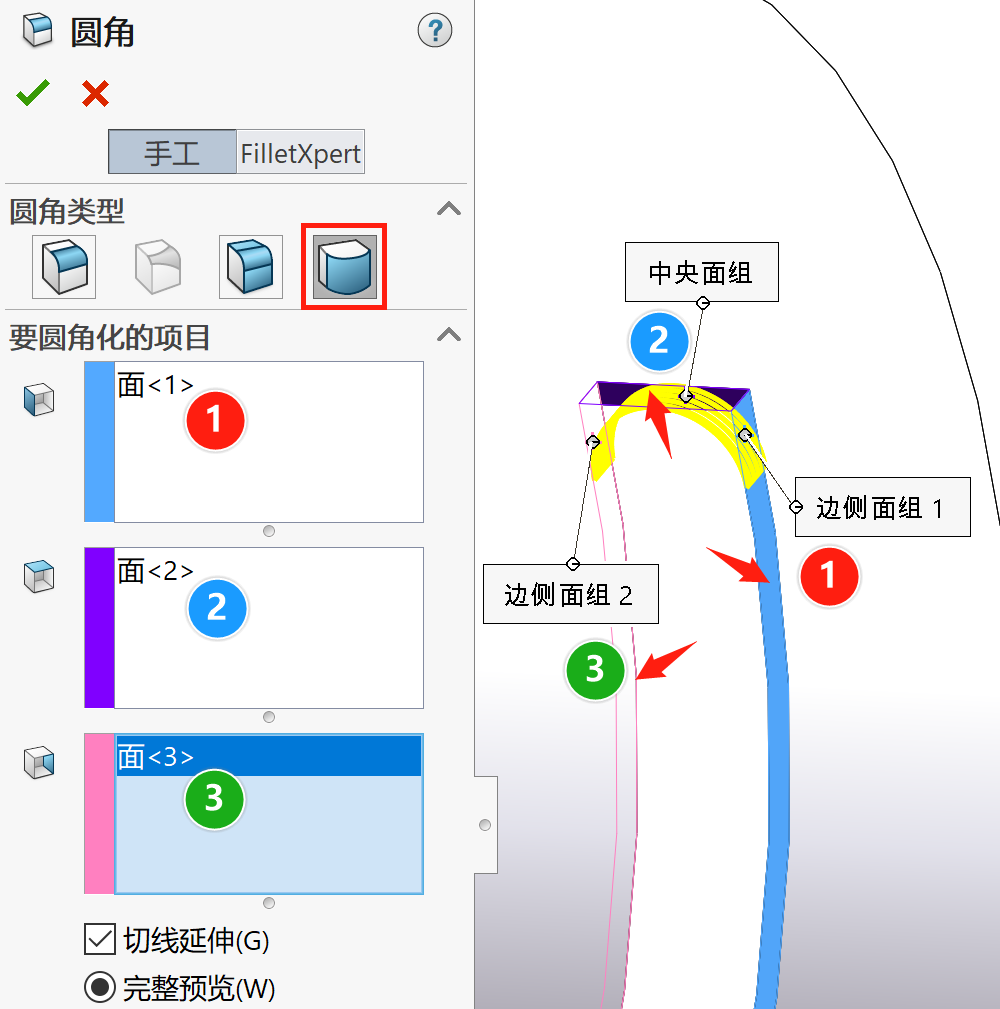

6、完整圆角

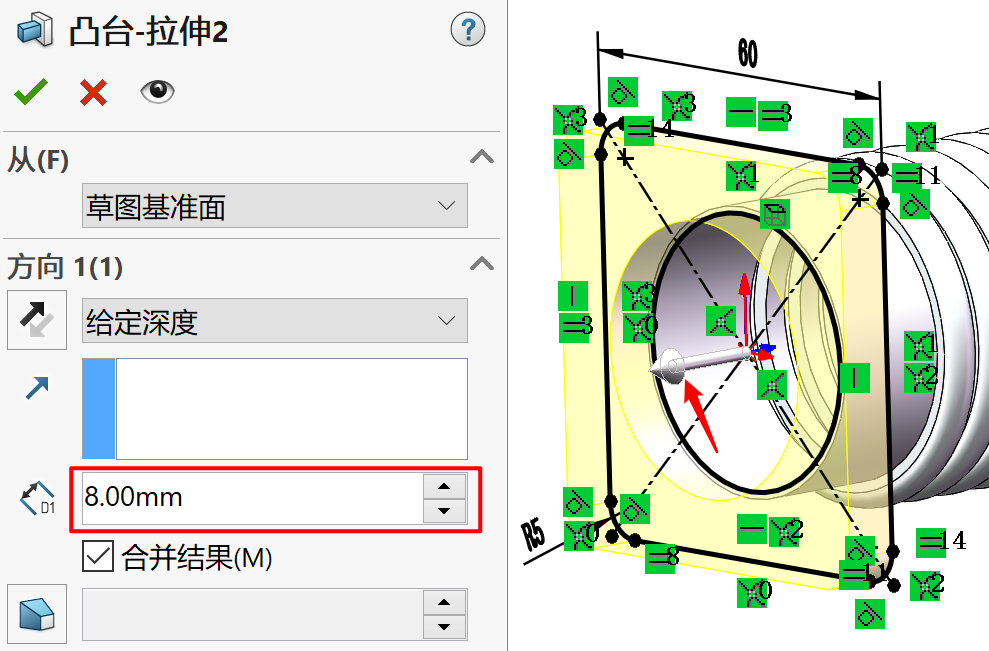

7、拉伸凸台/基体

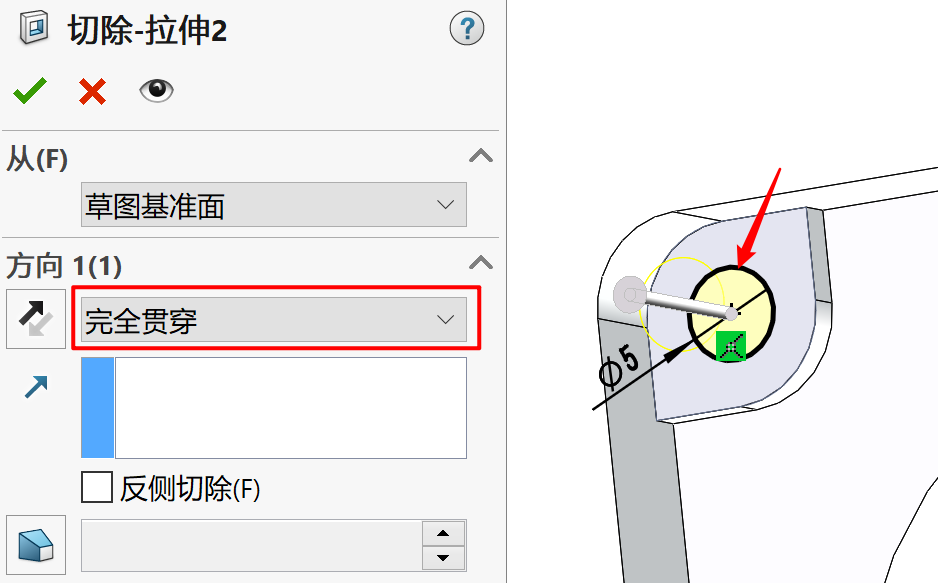

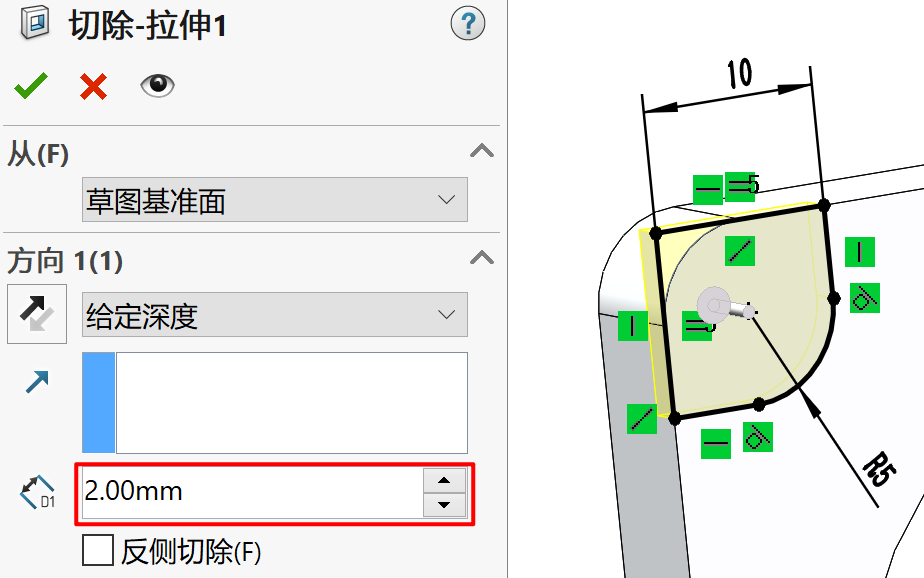

8、拉伸切除

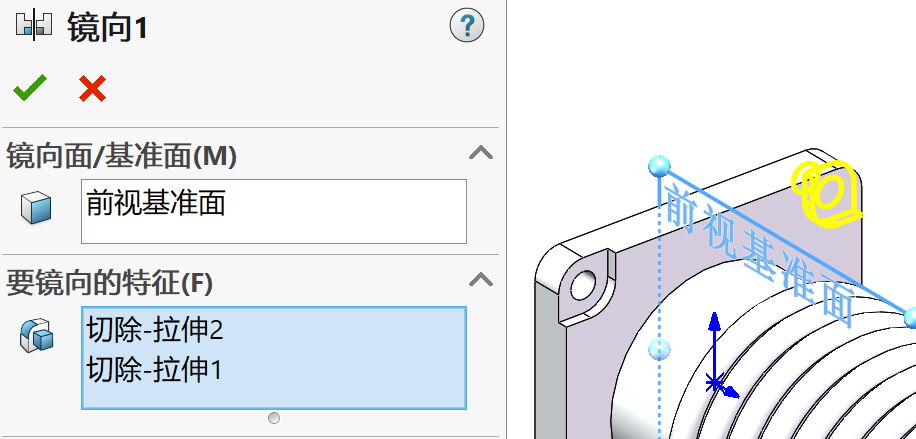

9、镜向

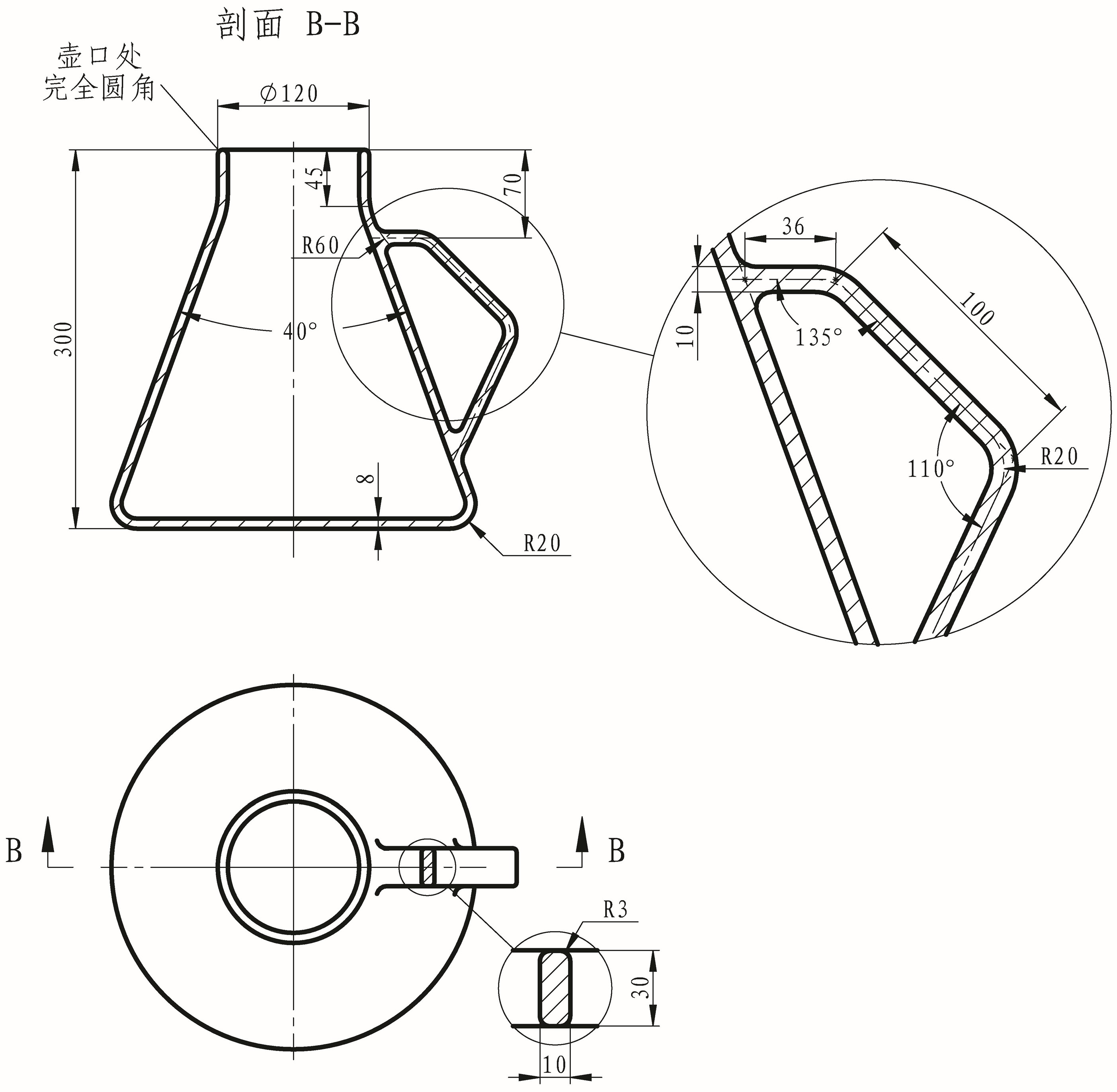

练练手
